【ANSYS技巧】如何巧妙的在Workbench 中擴展結果顯示

2017-03-27  by:CAE仿真在線  來源:互聯網

很多模型的分析需要使用2D方式或1/4或者一半模型來計算,這樣能大大簡化計算過程,在Workbench中如何能將結果完整的顯示,下面來介紹一下。

注:該方法為Workbench的Beta選項,需要打開其功能,設置方法:在Workbench的Tools中選擇options,選擇Appearance,勾選Beat Options即可出現相應的功能。

2D軸對稱的擴展顯示

1. 對于一些圓柱型體的分析,采用2D軸對稱方式能更快的獲取結果,分析中先在DM模塊繪制2D模型,注意一定要將2D模型放置在XY平面上,Y軸位默認為軸對稱線。如圖1所示。

2. 設置計算類型為2D,一定要在打開后面界面之前設置,否則設置的2D類型就不起作用了。如圖2所示。




3. 計算完畢后查看結果




4. 設置對稱擴展顯示

在symmetry中設置,將默認的type設置為2D Axisymmetric,如圖3所示,則默認的結果就是圓柱體的全部顯示,更改重復數量和角度間隔可以獲取相應的顯示效果,如更改數量為27,角度為10則結果為270度顯示,如圖4和圖5所示。

圖1 2D平面模型

圖2 設置分析類型

圖3 設置對稱擴展方式

圖4設置對稱擴展數量

圖5 擴展結果

3D對稱的擴展顯示

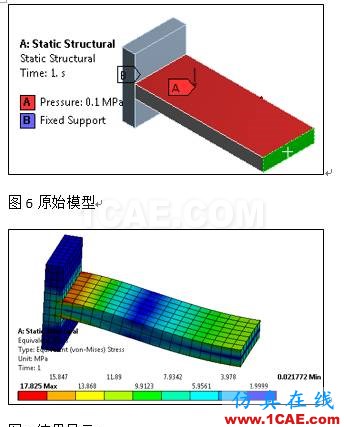

三維方式的對稱結果擴展顯示相比而言,其可選項較多,以兩端支撐梁受力變形為例,分析采用一半的模型分析,如圖6所示。模型分析以綠色端面為對稱面,則結果如圖7所示。

擴展顯示時設置symmetry的相關選項,此時對稱選項的相關設置不影響結果,僅僅是對結果的顯示的后處理,而symmetry Region的設置是影響結果的,設置對稱面的法向后得到結果,如圖8所示。

對稱的圖像擴展有三個,如圖9所示,對應坐標的三個方向的擴展(相當于建模的陣列功能),一般設置一個就可以了,對一個方向?qū)ΨQ擴展。

設置參數:

解釋說明:

1.對稱顯示的類型一定要是卡迪爾坐標系,對模型進行三個方向的擴展

2.數量設置為2,表示兩個模型顯示,設置為0或1,則模型不擴展,3或其他就會出現模型的重合

3.對稱方法要選擇 Half,模型為對稱顯示,選擇Full,則模型會成為陣列模式,不會對稱

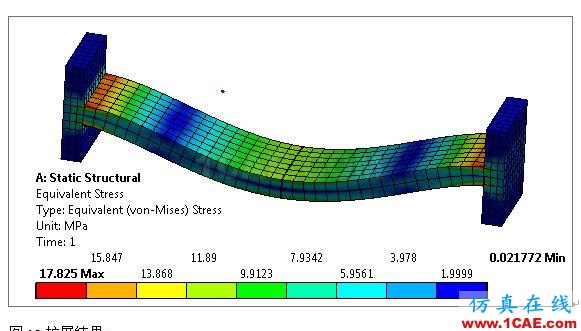

4.偏移方向,表示擴展模型在原模型的基礎上平移的距離,根據坐標系統和對稱面的法向選擇。理論在對稱面的法線方向輸入0mm位移,表示擴展模型和原模型完全接觸,可能是軟件原因,0mm時候其擴展模型結果不顯示,故輸入一個很小的值0.01mm,其視圖不會有太大區別,但可以顯示擴展模型,如圖10所示

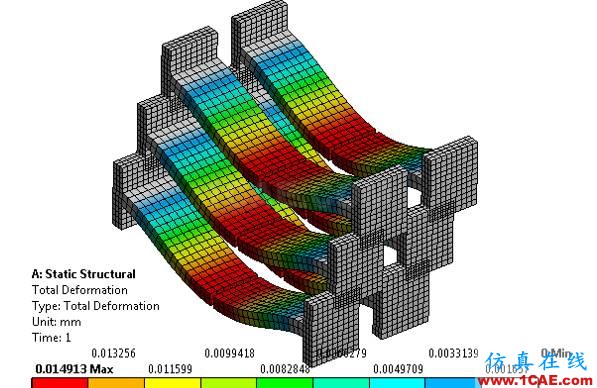

設置其他的選項可以得到不同的顯示結果,如圖所示
