ANSYS結構非線性分析指南連載四

發表時間:2007-7-25 作者: 安世亞太 來源: e-works

關鍵字: ANSYS結構非線性分析材料非線性分析

 

4.4.2.2 顯式蠕變方法

顯式蠕變方法求解蠕應變使用了歐拉朝前法,以時間步開始時的應力、應變?yōu)榛A(chǔ)計算出蠕應變率,在每個時間步長內,蠕應變率被假定是常數,因此有:

使用這種方法所對應的蠕應變曲線如下:

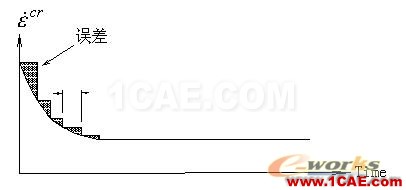

圖4-21 顯式蠕變對應的蠕應變曲線

為了減小誤差,需要小的時間步長,特別是在蠕應變率變化很大的區域。

蠕應變率越小,結果越精確。一個等于或小于0.1的蠕變率將產生相當精確的結果。如果步長太大,求解將變得不穩定,并且不收斂,穩定極限對應于0.25的蠕應變率。

對于在第二期蠕變階段蠕變較小的情況,歐拉朝前法是一種十分有效的方法,對于蠕應變較大的情況,這種方法需要時間步長很小,對于高度非線性蠕變應變-時間曲線,在應用顯式蠕變方法時,必須應用小的時間步。如果時間步小于1E-6,則不計算蠕變應變。若需自動調整時間步到合適的值,可以應用蠕變時間步優化選項[ AUTOTS 和 CRPLIM ]。

如果沒有其它的非線性行為則:

l 只在每一個子步的開始修正蠕應變率,在此子步內將不再變化。

l 不執行牛頓-拉普森迭代,因此,求解精度依賴于時間步長。

如果有其它的非線性行為則有:

l 既然蠕應變影響應力分布(反過來應力分布又影響蠕變率),因此在每個時間步內都要進行牛頓-拉普森迭代

l 缺省情況下,使用初始剛度的牛頓-拉普森選項(總是使用彈性剛度矩陣)。

l 既然時間步長很小,使用切線矩陣并不能使求解過程更有效。

顯式蠕變方法的基本步驟,包括應用 TB 命令( Lab =CREEP),選擇蠕變方程(用 TBDATA 命令的參數加入適當?shù)某?shù))。 TBOPT 為0或者為空白。下例是應用顯式蠕變方法的輸入。請注意,所有常數是作為 TBDATA 命令的參數加入的,而且無溫度相關性。

TB,CREEP,1

TBDATA,1,C1,C2,C3,C4, ,C6

ANSYS程序中具有一個蠕變方程庫供你選擇,你可以根據材料特性選擇相應的蠕變準則,也就是說,在ANSYS程序中,建立了某些特定材料的特定蠕變準則,特別是那些用于原子能工業方面的材料(例如304和316不銹鋼,2 1/4 Cr-1錳低鋁鋼),另外,用戶還可以建立自己的蠕變準則,應用程序的可編程特性加入用戶蠕變表達式,見《ANSYS Guide to User Programmable Fealares》。

可通過數據表來輸入蠕變材料常數:

Main Menu: Preprocessor>Material Props>Material Models

通過輸入 的值進入到初始蠕變的計算,如果 將略過蠕變計算。通過輸入 的值進入到第二期蠕變階段的計算,如果 將略過此階段的計算,如果使用選項 =9、10、11、13、14或15來進行初始蠕變的計算,由于在它們的公式中包括了第二期蠕變的計算,故第二期蠕變的計算被略過,通過輸入 的值進入到輻射引起的蠕變計算,通過輸入 =100,進入到用戶自己定義蠕變準則的計算。下面我們?cè)敿?xì)說明一下ANSYS程序所提供的蠕變準則。

· 時的初始蠕變方程。

=等效應變(以修改的總應變?yōu)榛A(chǔ))

=等效應力

T=絕對溫度(所有給定溫度加上TOFFST)

t=在子步結束的時間

e=自然對數的底數

· 時的初始蠕變方程

· 時的初始蠕變方程。

· 的初始蠕變方程, 適用于退火304不銹鋼:

可以使用幾種不同的蠕變方程來計算

雙指數蠕變方程

為了使用下面的雙指數蠕變方程來計算 ,輸入

Psi(缺省) Psi(缺省)

S,r, ,G和H是溫度和應力的函數。

對于退火304不銹鋼,當溫度在800 -1100 時,上面的雙指數方程是有效的,上式中的前兩項描述了初始蠕變,最后一項描述了第二期蠕變。

為了使用這個方程,輸入一個非零的 值, , , 。溫度應該使用 (或 且TOFFST=460.0),如果溫度低于有效范圍,則不計算蠕變,時間以小時為單位,應力使用Psi,有效的應力范圍為6000-25000Psi。

使用公制單位的標準有理多項式蠕變方程( =1)

為了使用公制單位的標準有理多項式蠕變方程來計算 ,輸入

c=初始蠕應變的幾極值

p=初始蠕變的時間因子

=第二期蠕變階段的蠕變率(最小蠕變率)

對于退火的304不銹鋼,當溫度在427 -704 時,上面的標準有理多項式蠕變方程是有效的,上式中第一項描述了初始蠕變,最后一項描述了第二期蠕變。

為了使用上面的方程,輸入 =1.0, =1.0, =9.0和 =0.0,溫度必須用 為單位(TOFFST=273),如果溫度低于有效范圍,則不計算蠕變,時間以小時為單位,應力用Mpa。

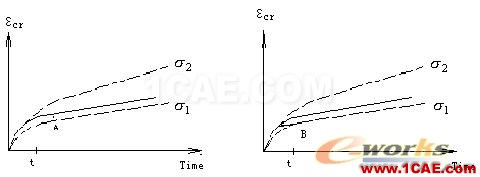

通過選擇 的值來控制蠕變的強化準則, =0.0,選擇時間強化. =1.0選擇總的蠕應變強化, =2.0選擇初始蠕變強化。

使用英制單位的有理多項式蠕變方程( =2.0)

為了在英制單位下使用上面的標準有理多項式蠕變方程,輸入 =2.0。此時溫度應以 為單位(TOFFST=460),應力為PSI,有效溫度范圍為800-1300 。

· =10的初始蠕變方程。 適用于退火316不銹鋼:

與退火304不銹鋼相同,也可以使用幾種不同的蠕變方程來計算 。

=0時的雙指數蠕變方程。

使用與退火的304不鋼相同的雙指數蠕變方程( =9.0, =0.0),與退火304不銹鋼所用方程不同的是有效應力范圍為4000-30000PSI, 缺省為4000PSI, 缺省為30000PSI。

使用公制單位的標準有理多項式蠕變方程( =1.0)

與 所描述的退火304不銹鋼所用的標準有理多項式蠕變方程( =9.0, =1.0)相同。不同的是:其有效溫度范圍是482-704 。

使用英制單位的有理多項式蠕變方程( =2.0)

與 所描述的相同,所不同的是:溫度必須以F為單位,TOFFST=460,應力以PSI為單位,且有效范圍為0.0-24220PSI,溫度范圍為900-1300 。

· =11的初始蠕變方程。

適用于退火2 1/4 Cr-1 Mo 低合金鋼

可以使用幾種不同的蠕變方程來計算 。

修改的有理多項式蠕變方程( =0.0)

為了使用下面修改的有理多項式蠕變方程來計算 ,需輸入 =0.0:

A、B、 是溫度和應力的函數。

對2 1/4 Cr-1 Mo低合含鋼,當溫度在700-1100 范圍內時,修改的有理多項式方程是有效的,第一項描述了初始蠕變,第二項描述了第二期蠕變。

為了使用上式須輸入 =1.0, , =11.0和 =0.0溫度必須以 為單位(或以 為單位且TOFFST=460.0),時間以小時為單位,應力以PSI為單位,有效應力范圍是1000-65000PSI。

公制單位的標準有理多項式蠕變方程( =1.0)

c=初始蠕應變的極值

p=初始蠕變時間因子

=第二期蠕變階段的蠕應變率

對退火的2 1/4 Cr-1 Mo 低合金鋼,當溫度371 -593 ,上式是有效的。

為了使用上式,輸入 =1.0, =1.0, =11.0和 =0.0。溫度以 為單位,TOFFST=273。時間用小時為單位,應力為Mpa,強化準則與 =9.0所使用的相同。

英制單位的有理多項式蠕變方程( =2.0)

與標準有理多項式蠕變方程相同,除了溫度以 為單位,TOFFST=460,應力為PSI,有效溫度范圍為700-1100 。

=12的初始蠕變方程

=比例常數

M、N、K=溫度函數

:描述M、N、K函數的溫度值的個數

:第一個絕對溫度值

:第二個絕對溫度值

:第 個絕對溫度的值

+1:第一個M的值

:第 個M的值

+1:第一個N的值

:第 個N的值

+1:第一個K的值

??

系數隨溫度而變的冪函數蠕變準則與 =1的方程相似,但 , , , 。溫度必須以降序輸入。

=13的初始蠕變方程

=積累的蠕應變

A=

B=

C=

常數 應該輸入0, 不應該輸入0。

ANSYS結構非線性分析指南連載四

發表時間:2007-7-25 作者: 安世亞太 來源: e-works

關鍵字: ANSYS結構非線性分析材料非線性分析

 

=14的初始蠕變方程

對于退火的316不銹鋼,當溫度為800 -1300 ,上面的蠕變方程有效。為了使用上式,輸入 =1.0和 =14.0。溫度采用 (或用 且TOFFST=460,時間以小時為單位,常數僅適用于英制單位,應力范圍為0.0-45000PSI。

=15 的初始蠕變方程。

一般材料的有理多項式蠕變方程:

上面的有理多項式蠕變方程是標準有理多項式蠕變方程 和11.0( =1.0和2.0的一般形式,對于等溫情況,此方程變?yōu)闃?biāo)準方程,強化準則與 =9.0的情況相同。

=100的標準蠕變方程。

通過輸入 =100建立用戶自已定義的蠕變方程。

=0的第二期蠕變方程

=等效應力

T=絕對溫度

t=時間

=1的等二期蠕變方程

=5的由輻射引起的蠕變方程

=等效應力

=中子通量

對于冷加工的316不銹鋼,當溫度在700-1300 時,上式有效。

4.4.3 蠕變分析實例

4.4.3.1 問題描述

一塊矩形板,其左端固定,而右端被拉伸至某一固定位置,然后保持在此位置不動。試分析板中應力隨時間的變化。

4.4.3.2 問題詳細說明

材料特性:

Ex=2e5

(泊松比)=0.3

C6=0的顯式初始蠕變方程:

C1=4.8e-23

C2=7

幾何特性:

L=100

H=10

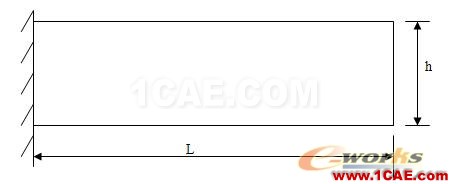

圖4-22 問題描述圖

4.4.3.3 求解步驟(GUI方法)

步驟一:建立計算所需要的模型

在這一步中,建立計算分析所需要的模型,包括定義單元類型,創建結點和單元,并將數據庫保存為“creep.db”,在此對這一過程不再詳細。

步驟二:恢復數據庫文件 “ creep.db ”

utility menu>file>Resume from

步驟三:定義材料性質

1、選“Main Menu>Preprocessor>Material Props>Material Models”。出現“Define Material Model Behavior”對話框,選擇Material Model Number 1。

2、在“Material Models Available”窗口,雙擊“Structural->Linear->Elastic-> Isotropic”。出現一個對話框。

3、對楊氏模量(EX)鍵入2e5 。

4、對泊松比(NUXY)鍵入0.3。

5、單擊OK。

步驟四:定義creep數據表并輸入相應值

1、在“Material Models Available”窗口,雙擊Structural->Nonlinear->Inelastic->Rate Dependent->Creep->Creep Only->Mises Potential->Explicit,出現一個對話框。

2、在對話框表格中的C1,C2位置輸入相應值(C1=4.8e-23,C2=7)。

3、單擊OK

4、退出“Define Material Model Behavior”對話框。

步驟五:進入求解器

選擇菜單路徑Main Menu>Solution

步驟六:加載

根據所給條件,施加適當?shù)募s束和載荷。在此不作詳述,參考命令流文件。

步驟七:定義分析類型:

1、選擇菜單路徑Main Menu>Solution>-Analysis Type-New Analysis.

2、單擊“Static”來選中它然后單擊OK。

步驟八:設置輸出控制選項

1、選擇菜單路徑:Main Menu >Solution>Unabridged Menu >Load step opts-Output ctrls> Solu printout。對話框出現

2、在“Item”中,選擇“all items”

3、對“FREQ”,選擇“Every Substep”

4、單擊OK

5、選擇菜單路徑:Main Menu > Solution>Unabridged Menu >Load step opts-Output ctrls > DB/Results File。對話框出現。

6、在“Item”中,選擇“all items”

7、對“FREQ”,選擇“Every Substep”

8、單擊OK

步驟九:設置載荷步選項

1、選擇菜單路徑Main Menu> Solution>Unabridged Menu>Load step opts-Time/Frequenc> Time and substps。對話框出現。

6、對“Time”(載荷步終止時間)鍵入10000

7、對“NSUBST”(子步數) 輸入100

8、將“KBC”(加載方式)設置為Stepped

步驟十:進行求解

步驟十一:進行后處理

4.4.3.4 求解步驟(命令流方法)

fini

/cle

l=100

h=30

n1=10

n2=3

/prep7

et,1,42

rect,0,l,0,h

lsel,s,loc,y,0

lesize,all,,,n1

lsel,s,loc,x,0

lesize,all,,,n2

mshkey,1

mshape,0,2d

amesh,all

save,creep,db

resume,creep,db

mp,ex,1,2e5

mp,prxy,0.3

TB,CREEP,1

TBDATA,1,4.8E-23,7 ! CREEP PROPERTIES

/solu

nsel,s,loc,x,0

d,all,all

nsel,s,loc,x,l

d,all,ux,0.1

alls

BFUNIF,TEMP,900 ! UNIFORM TEMPERATURE

TIME,10000

KBC,1

NSUBST,100

OUTPR,all,all

OUTRES,all,all

alls

SOLVE

fini
