ANSYS Help中對Mid-surface有如下描述:中面特征可用來創建兩個已有實體表面的中間面體。抽中面操作后的面體自動的定義了厚度屬性。配對面可以手動選取,也可以根據你事先設定的厚度范圍自動檢測配對面然后自動抽取中面。

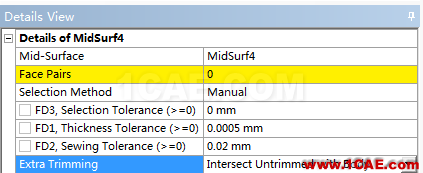

圖2 手動模式

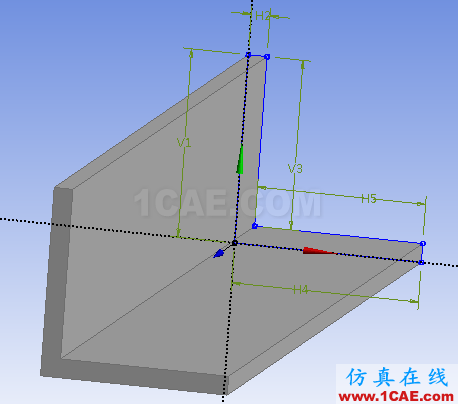

有時在對多個連接面進行抽中面操作時會遇到出現脫離、間隙情況。當然強大的Ansys也會有相應對策,如上圖中已經為用戶默認選擇了修剪功能。當然還可以使用面延伸surface-extension功能來處理這種情況。

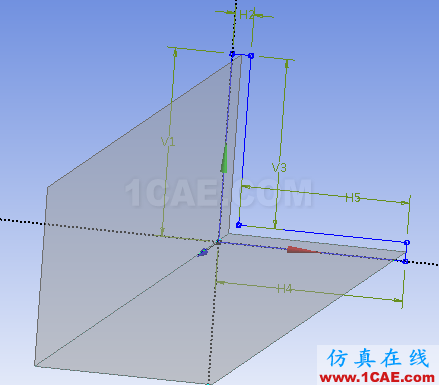

同時選取多個面進行抽中面,系統會自動進行修剪延伸。效果如圖3,4所示。注意這里僅僅是一次抽中面選取兩個配對面操作(共4個面)。

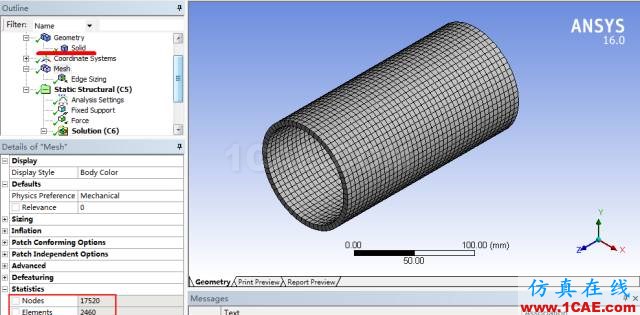

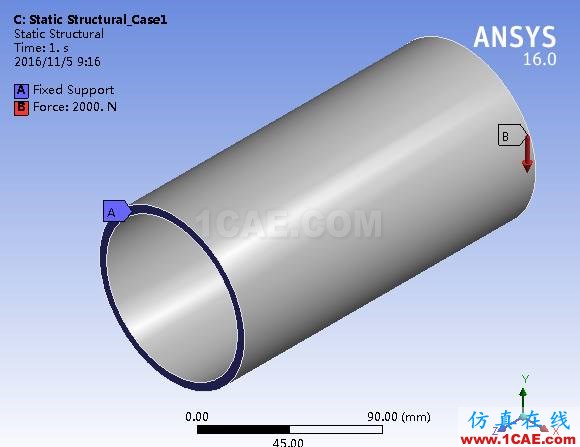

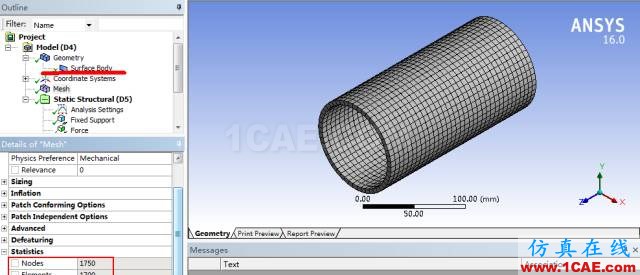

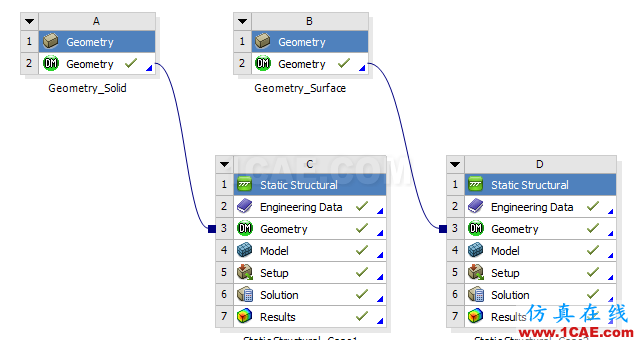

其中注意到面體模型的節點為1750,而實體模型的節點是17520。節點有10倍差距!抽中面后計算效率大大提高。注:節點是直接影響計算速度的主要因素,而不是單元數量。
結果對比:
|
Results Cases |
Total deformation |
Equivalent stress |
|
Case1 |
0.025658mm |
14.38Mpa |
|
Case2 |
0.02558mm |
14.808Mpa |
|
Deviation |
0.3% |
2.9% |
由結果可知總變形誤差非常小,等效應力較小?？梢院唵悟炞C在本案例中抽中面并不會對結果產生顯著性影響。在其他案例中讀者還得進行詳細的驗證和評估方案可行性。
分析文件免費下載地址:鏈接:http://pan.baidu.com/s/1kUMT1IZ 密碼:yi72
