        基于ANSYS workbench平臺下nCode Design Life的連桿疲勞分析簡例計算



2017-01-13  by:CAE仿真在線  來源:互聯網





	基于ANSYS
workbench平臺下nCode Design Life的連桿疲勞分析簡例計算




	基于ANSYS workbench平臺下nCode Design Life的連桿疲勞分析流程簡述




	幾何模型與網格劃分如圖所示

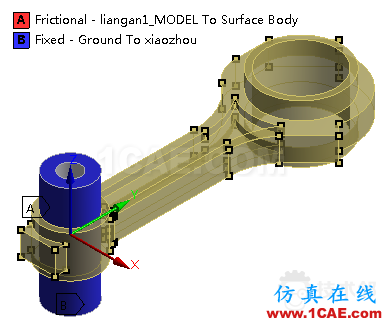

		約束條件與接觸設置

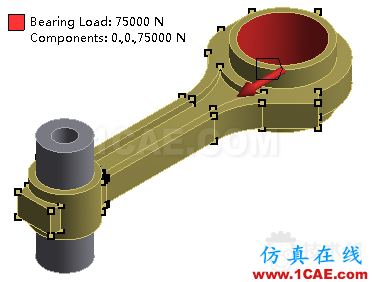

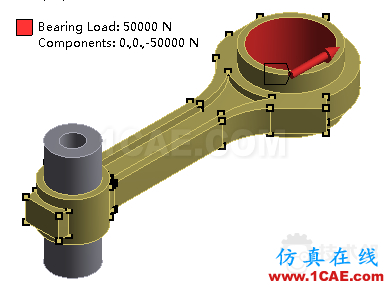

	針對連桿進程與回程過程承載不同,分別賦予Bearing
Load軸承載荷不同的數值與方向(在項目流程圖中建立兩次靜力學分析)

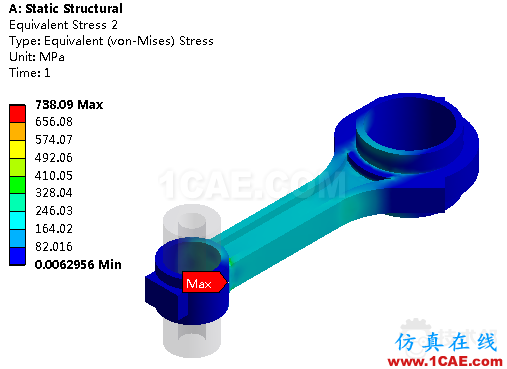

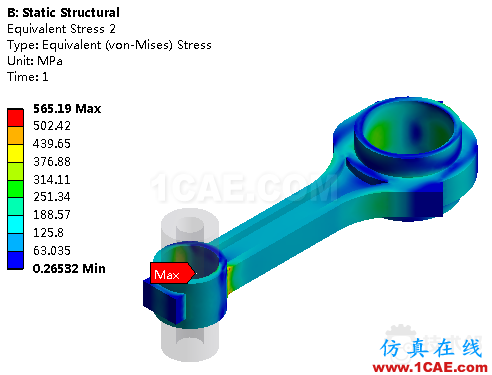

		求解并后處理等效應力分布








































	兩個結果聯合導入ANSYS workbench平臺下nCode Design
Life,將兩個靜力學求解solution拖入nCode Design Life。




	Bearing
Load軸承載荷在WB的疲勞工具中不能進行換向處理,因此在nCode中簡化考慮該結構承受兩個方向的載荷,為Zero-based

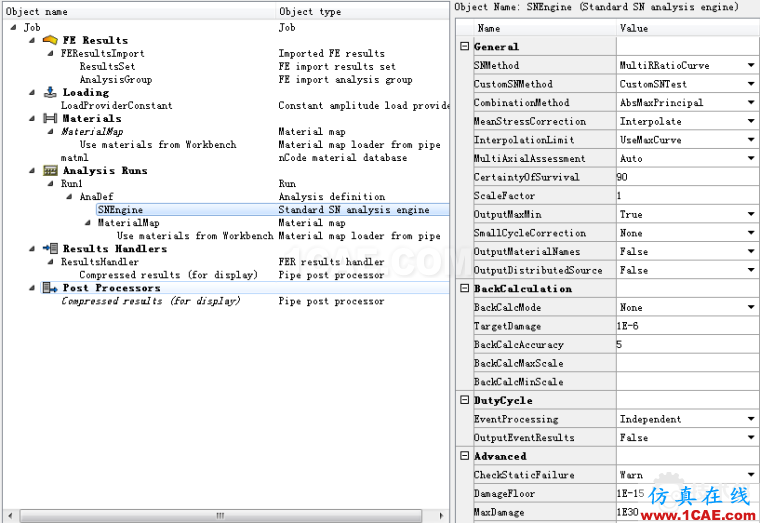

loading載荷方式,擴大比例系數為2。右鍵S-N分析,修改為常幅值分析,將min-factor設置為0,max-factor設置為2。

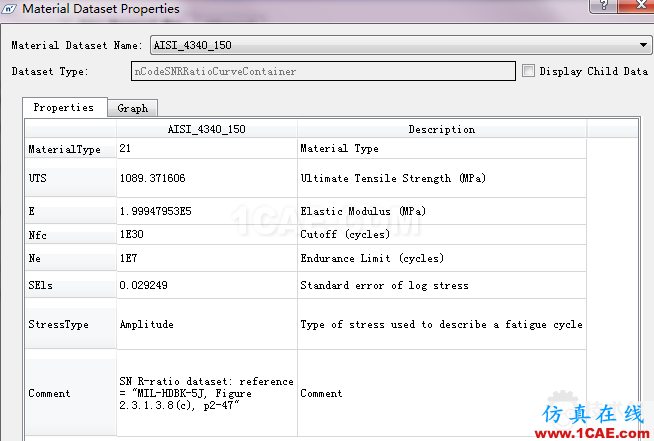

	疲勞材料屬性與SN曲線:右鍵S-N分析,打開材料菜單,將材料賦予所有的mat。

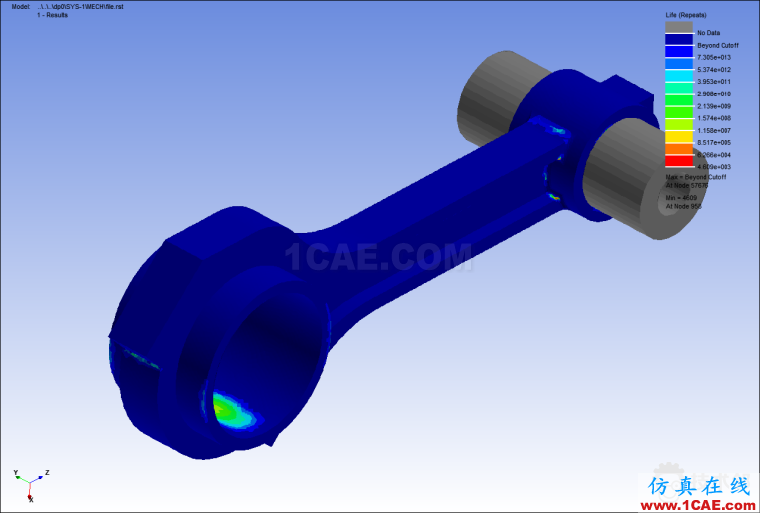

		計算壽命


















		原文出處【技術鄰】
