optiSLang可靠性穩健性分析及優化軟件簡介

2016-12-21 by:CAE仿真在線來源:互聯網

optiSLang軟件是行業領先的隨機分析、穩健性與可靠性分析及優化的專業計算軟件,以CAE仿真計算和魏瑪包豪斯大學開發的結構化語言(Slang語言)為基礎,提供了一套產品設計的可靠性評估、穩健性評估以及優化的完整解決方案,包括全局敏感度分析、穩健性評估、可靠性分析、穩健性可靠性?xún)?yōu)化設計等算法工具。

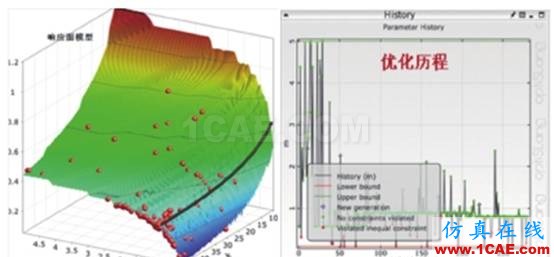

optiSLang可靠性穩健性分析及優化軟件簡介ansys培訓課程圖片1

optiSLang作為成熟的可靠性穩健性分析及優化軟件,主要功能模塊包括:

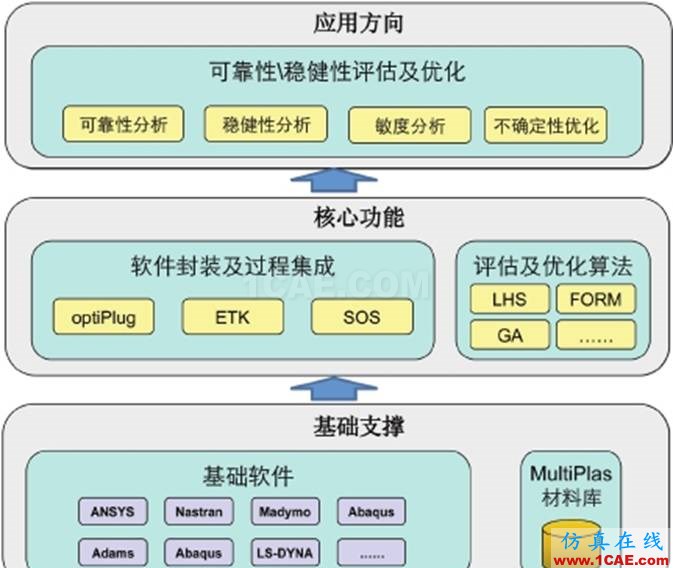

optiSLang可靠性穩健性分析及優化軟件簡介ansys培訓課程圖片2

工具集成(Process Integration):

提供對CAE及其他軟件的輸入\輸出,參數解析、軟件后臺驅動以及仿真結果映射到模型等功能,具體如下:

ETK(Extraction Tool Kit):CAE結果數據抽取與后處理器
Ansys Workbench無縫集成接口
CATIA 無縫集成接口
SOS(Statistics on Structure): 統計分析結果后處理工具
定義可參考的有限元模型,支持LS-DYNA、Abaqus、Ansys、Permas等

可靠性\穩健性評估及優化算工具:

穩健性評估(Robustness Evaluation)
可靠性分析(Reliability Analysis)
多學科確定性?xún)?yōu)化(Deterministic Multidisciplinary Design Optimization)

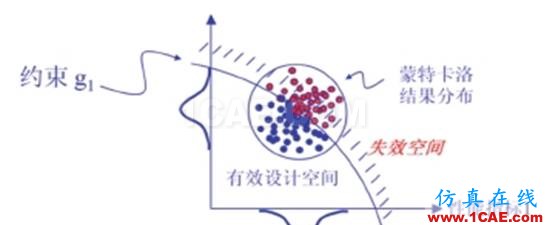

optiSLang可靠性穩健性分析及優化軟件簡介ansys workbanch圖片4

可靠性穩健性?xún)?yōu)化設計(Probabilistic
Multidisciplinary Design Optimization)

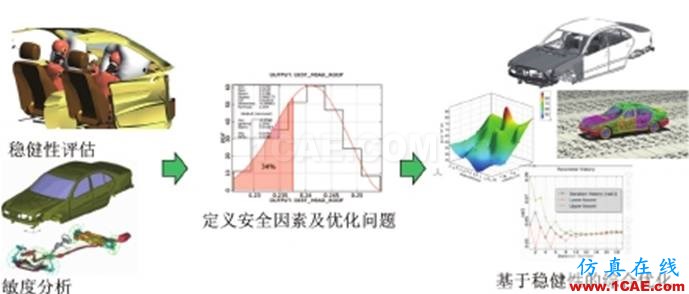

optiSLang可靠性穩健性分析及優化軟件簡介ansys workbanch圖片5

?MultiPlas材料模型

Tresca屈服準則(例如:鋼)
Mohr-Coulomb各向同性準則(例如:巖土)
Mohr-Coulomb各向異性準則
Mises理論(如鋼鐵,各種金屬)
Drucker-Prager混凝土模型
Ganz理論
蔡/吳木質材料模型
用戶自定義材料模型等

optiSLang的可靠性\穩健性評估及優化方法使得在設計階段“預測”和改進成品質量成為可能,因此在國外的航空、重工機械、汽車等行業得到廣泛的應用。成功應用案例如下:
