搜索ANSYS中模型的旋轉方法
2016-12-19 by:CAE仿真在線 來源:互聯(lián)網
為此可以直接在命令小窗口輸入: csys,5 或者執(zhí)行如下 GUI 操作:

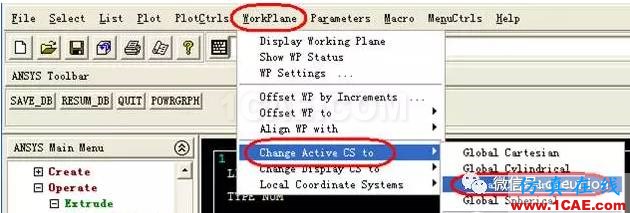

Utility Menu > Workplane > Change Active CS to > Global Cylindrical Y

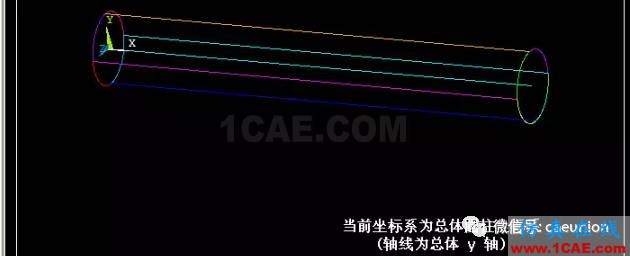

查看圖形窗口底部,可以看到 csys = 5,即當前坐標系已轉換為 5 號坐標系 - 總體圓柱坐標系 (軸線為總體 y 軸):

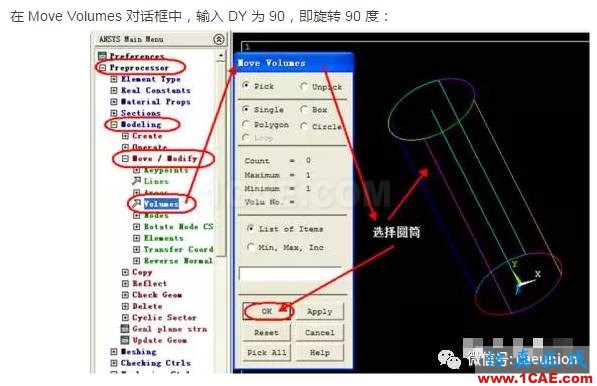

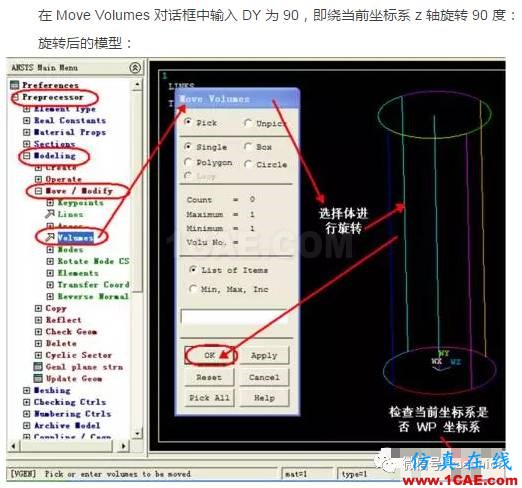

旋轉后的模型,可以看到:圓筒的軸線與總體直角坐標系的 z 軸一致:

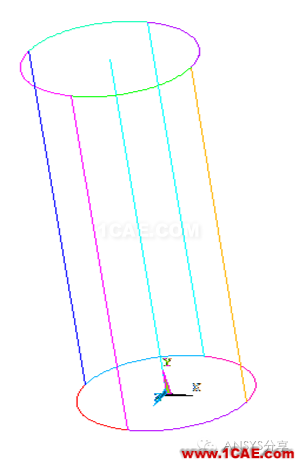

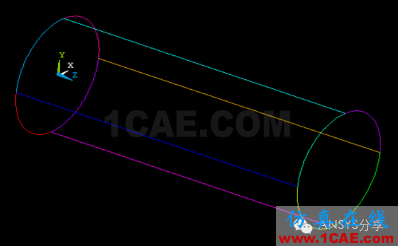

所生成實體模型如圖,其軸線與總體坐標系的 y 軸一致:

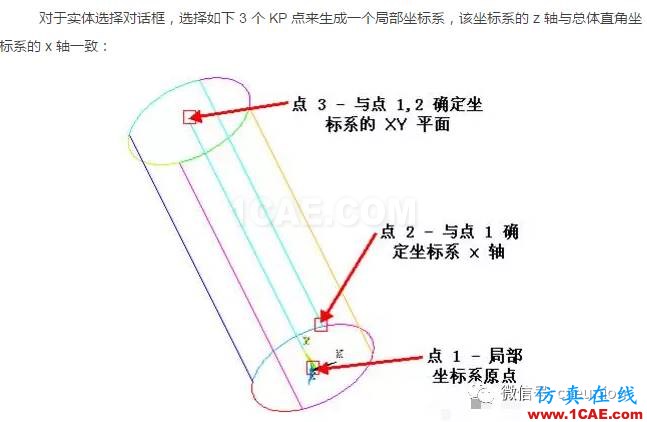

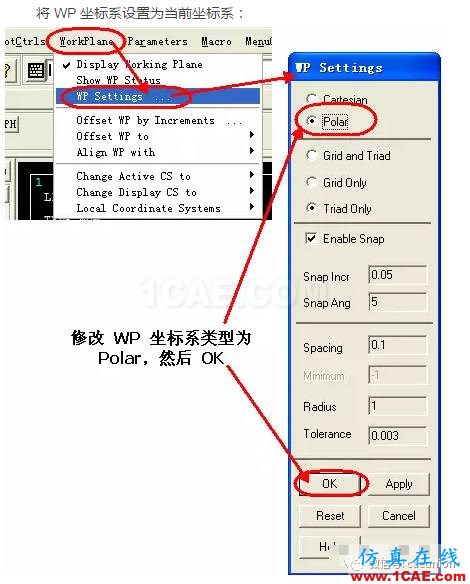

執(zhí)行 Replot,可以清楚的看到 WZ 與總體 X 軸一致:

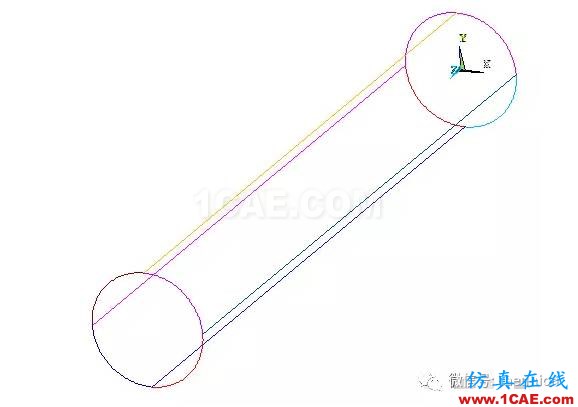

最終結果,圓筒的軸線與總體坐標系的 z 軸一致:
評價:
1 如果需要,也可以只旋轉結構中的一部分實體,具體做法與前面類似,只是要求被旋轉的實體不能與其他實體之間有公共實體,例如,對于 Volumes,不能有公共的 Areas、Lines 和 Keypoints。
2 如果被旋轉的實體與其他實體之間有公共實體,不能直接進行旋轉操作,此時可以用 拷貝+刪除 來代替旋轉操作:首先對需要旋轉的實體進行拷貝操作,拷貝方式類似旋轉操作,然后刪除原來的實體。具體操作有一些技巧,感興趣的用戶不妨自己試試。
