搜索WORKEBCNH實例入門（支座反力）
2016-11-01 by:CAE仿真在線 來源:互聯網
現在WORKBENCH已經在不斷的普及,我想出一些WORKBENCH的分析教程,幫助初學者對ANSYS WORKBENCH進行一個初步的了解,希望對你們學習有所幫助。
以下通過一個實例來說明ANSYS WORKBENCH分析的具體步驟。
一、擬求的問題
本例擬求的是兩端固接柱受兩個軸力作用時的支座反力,如下圖:
二、啟動ANSYS WORKBENCH,準備建立幾何模型

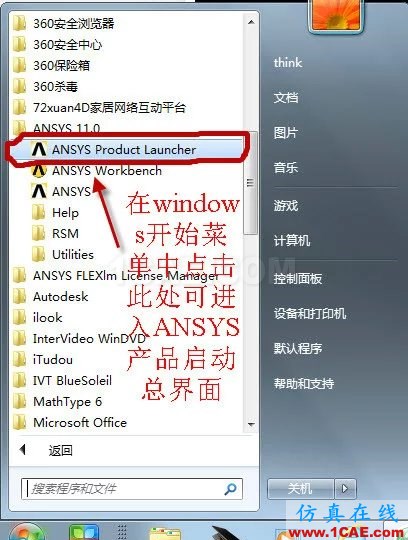

1.在windows開始菜單,找到ANSYS 產品總啟動項,點擊進入總啟動界面。

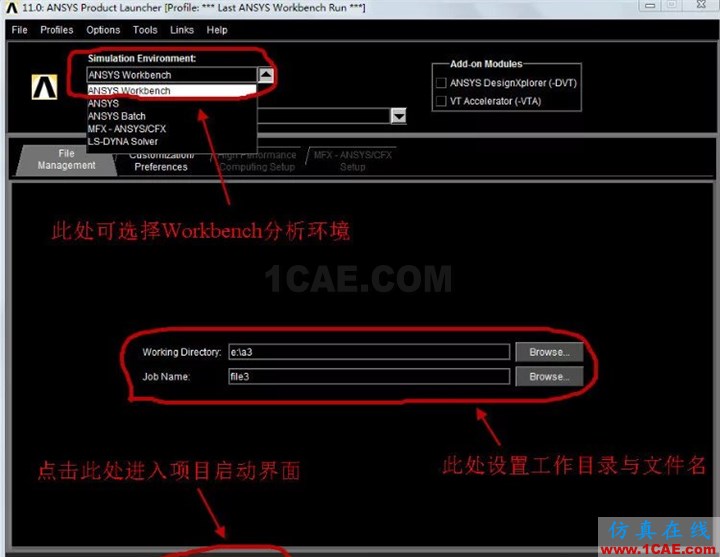

2.在ANSYS 產品總啟動界面,選擇ANSYS WORKBENCH模擬環境,設置好工作目錄及文件名,點擊Run進入ANSYS WORKBENCH啟動界面。

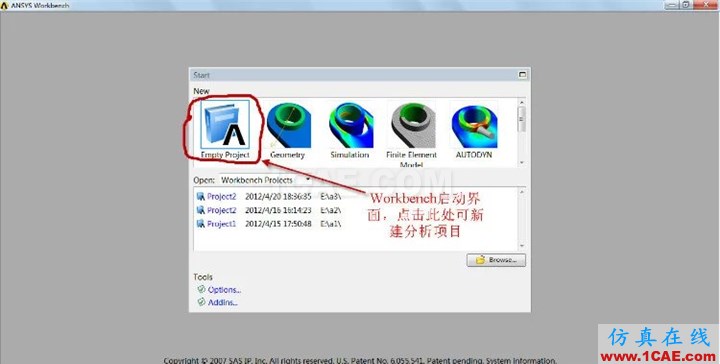

3.在ANSYS WORKBENCH 啟動界面中,點擊EMPTY PROJECT圖標,進入項目啟動界面。

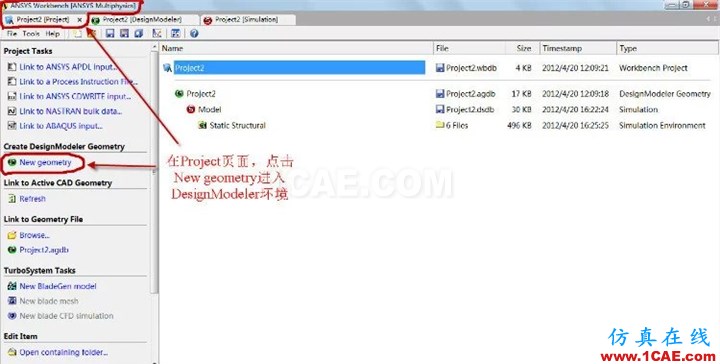

4.在項目啟動界面,點擊NEW GEOMETRY 進入幾何建模環境。

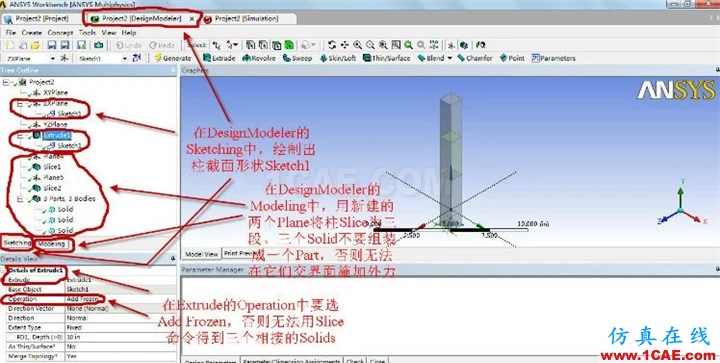

三、利用DESIGNMODELER建立幾何模型。

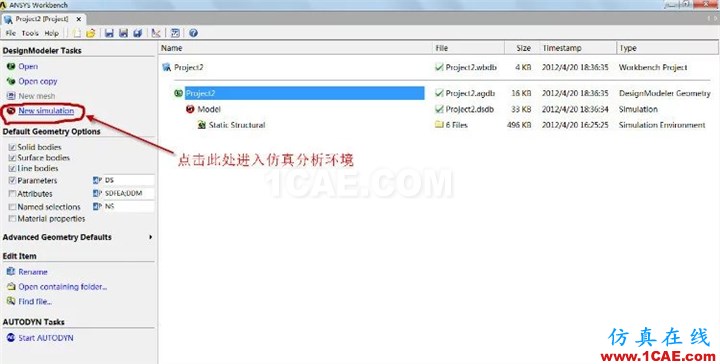

四、幾何模型建完后,回到項目界面,點擊NEW SIMULATTION進入仿真分析環境,
五、建立工程數據及網格劃分

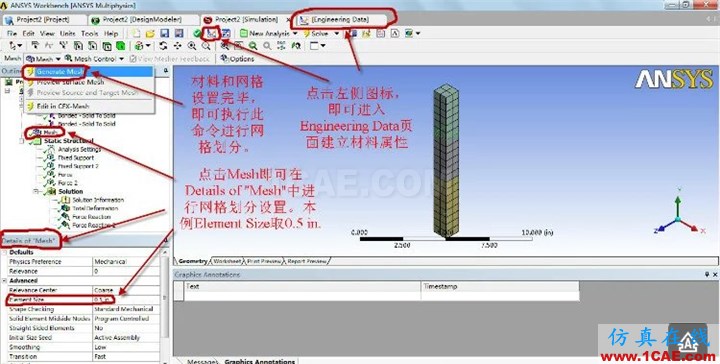

1.網格設置及劃分

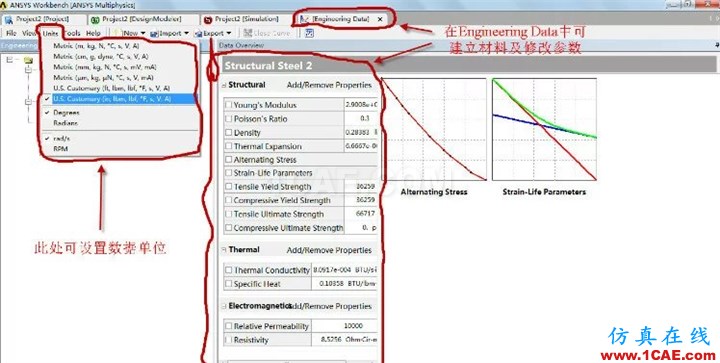

2.定義材料屬性。

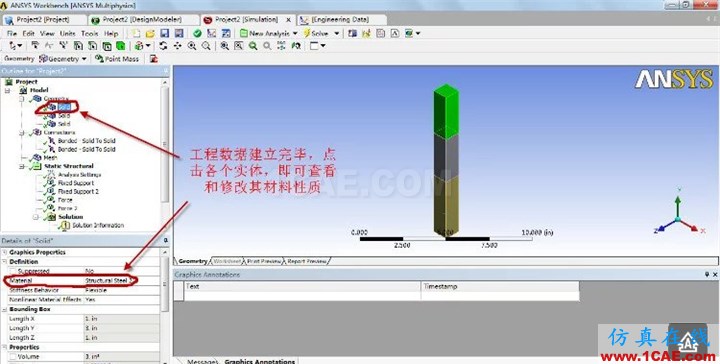

3.材料查看及指派。

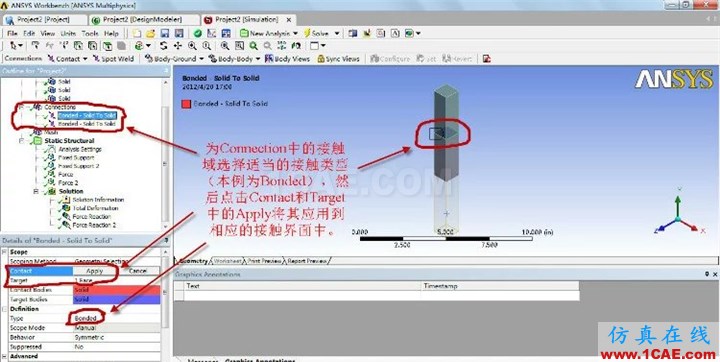

六、各分析體間的連接設置。

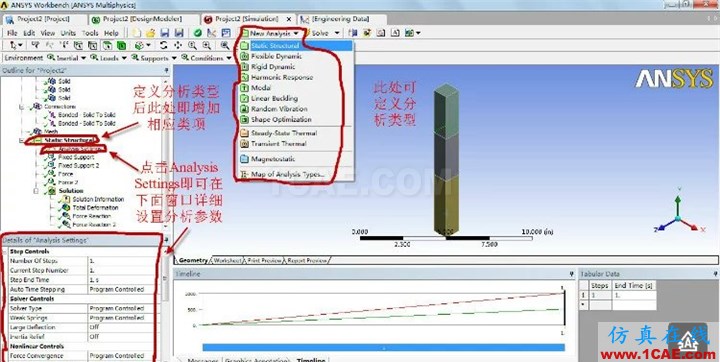

七、定義分析類型及設置。

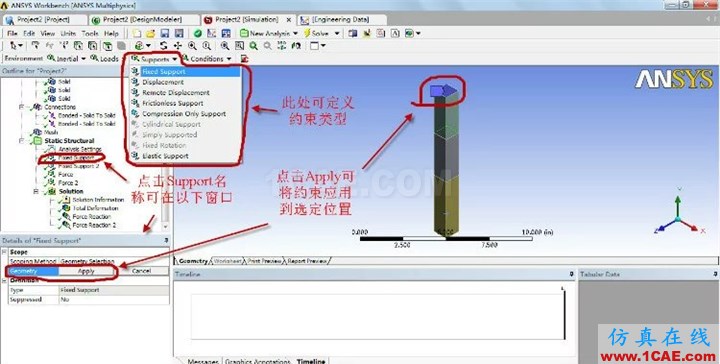

八、施加約束。

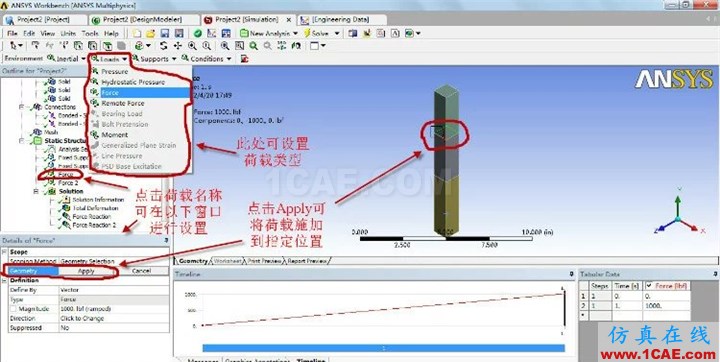

九、施加荷載

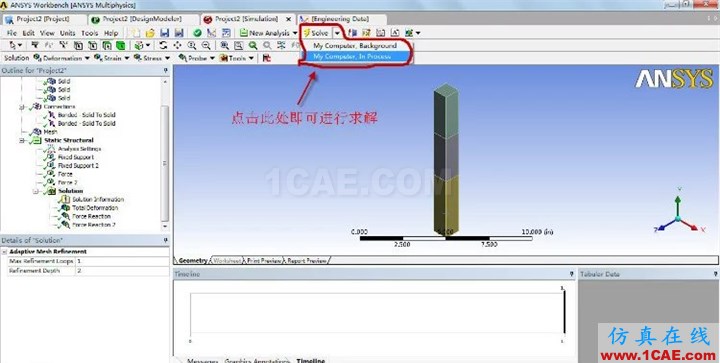

十、開始求解。
十一、查看結果

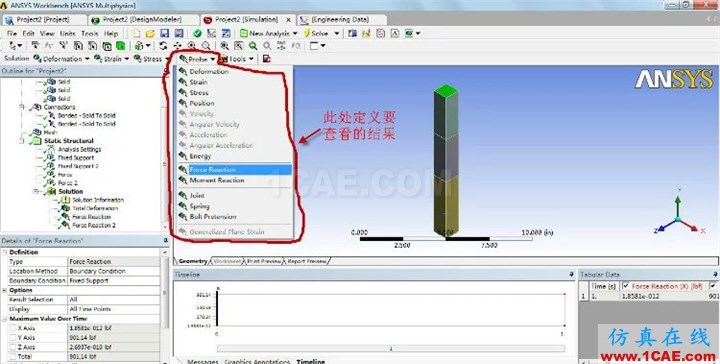

1.定義要查看的結果項

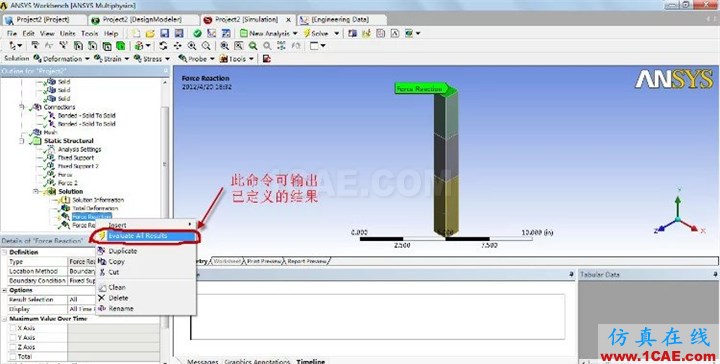

2.結果輸出與顯示。

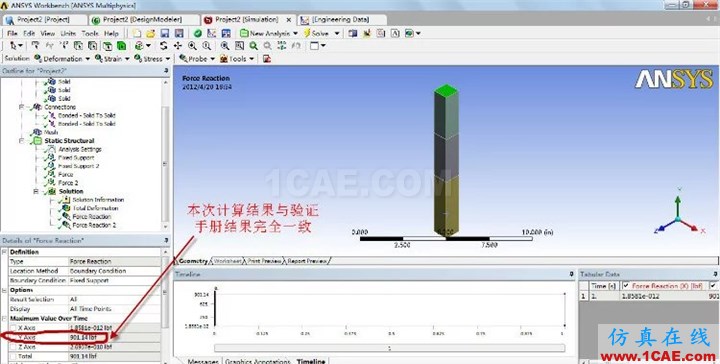

3.結果顯示。
