高速立式加工中心工作臺抗振特性及減振研究

2016-11-03 by:CAE仿真在線來源:互聯網

高速機床作為一種能提供高轉速、高進給速度、并且能獲得高的表面加工質量、加工精度的機床, 不但要求各部件能滿足剛度設計而且要求高速切削時具有良好的抗振性能。而工作臺作為高速立式加工中心的重要基礎件,它的抗振性能將直接影響到加工中心的加工精度及穩定性。因此,對機床工作臺的振動特性進行研究就顯得尤為重要。

1 工作臺系統的實體建模

DVG850立式加工中心的工作臺系統主要由工作臺主體、導軌、絲杠母座和絲杠組成,根據現代設計方法和經驗,文中利用Solidworks軟件設計出了3種不同結構的工作臺方案。考慮到一些細小結構對工作臺系統整體的性能影響很小,由圣維南原理,對工作臺系統的局部結構如螺釘孔、倒角、凸臺等做了適當?shù)暮喕幚怼?

方案1:復合筋板工作臺

此結構是在工作臺內分布著十字交叉和斜向交叉的加強筋,加強筋分布密度較大,并在各個加強筋上分別開有不同大小的矩形槽孔,此種結構也是目前應用最普遍的形式之一,裝配后的工作臺系統具體結構如圖1所示。

方案2:桁架結構工作臺

空間桁架結構是一種常見的多孔金屬材料結構,具有重量輕、強度高、抗振性好等特點。本文借鑒金剛石晶體結構建立了金剛石桁架結構單體(其中桁架單體模型的桿長均為40mm,桿直徑為16mm,相鄰桿夾角為109°28′),如圖2a所示。并通過單體陣列和裝配建立了桁架結構工作臺系統模型,如圖2b所示。

方案3:蜂窩結構工作臺

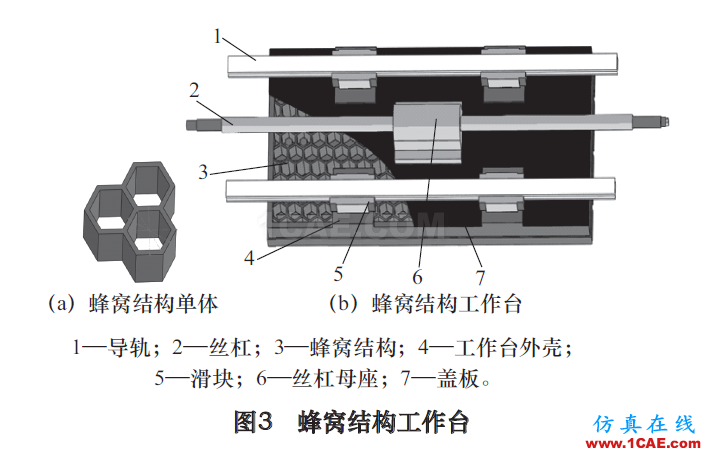

蜂窩結構源于仿生學。常見的蜂窩結構有三角形、六邊形、菱形和加強帶六邊形等形式。文中采用六邊形蜂窩結構(其中六邊形邊長為30mm,壁厚5mm,拉伸高度為100mm),并結合工作臺外殼的尺寸設計出蜂窩結構工作臺系統的裝配模型,其結構如圖3b。

2 工作臺系統的諧響應分析

2.1 有限元模型的建立及加載

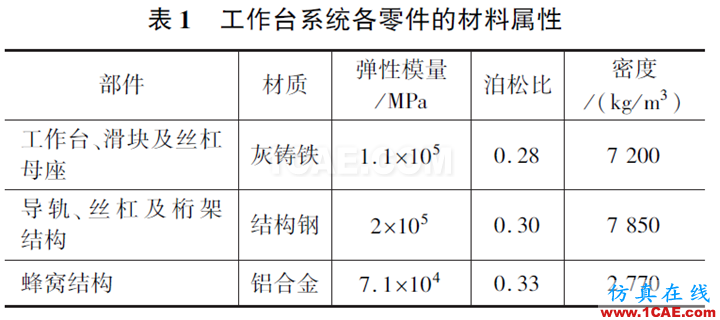

利用Solidworks軟件完成工作臺系統的實體建模后,通過ANSYS Workbench與其他CAD軟件很好的無縫連接性,將工作臺模型導入到Workbench中進行分析。先對導入的工作臺系統添加材料,其各零件的材料屬性如表1所示,然后進行網格劃分。由于工作臺模型比較復雜,采用自由劃分網格的形式?；瑝K是通過螺母固定在工作臺上,故定義滑塊和工作臺的接觸面為綁定接觸?；瑝K和導軌接觸面及絲杠和絲杠母座接觸面均定義為不分離接觸。定義工作臺兩根導軌為固定約束,對絲杠施加圓柱約束。此加工中心的進給速度可達60m/min,故切削深度比常規切削要小得多,一般為0.3~0.6mm,精加工時不超過0.2mm,產生的切削激振力不會很大,故給工作臺添加大小為100N的三向遠程載荷來模擬實際簡諧力。

2.2 諧響應結果分析

諧響應分析是給系統一個按簡諧規律變化的載荷,分析系統受簡諧載荷時的穩態響應情況,當激勵的頻率和系統固有頻率吻合時,系統發生共振,此時系統響應達到最大,實際中應盡量避免這種情況發生。此高速加工中心主軸轉速最高可達20000r/min,設銑削刀具齒數Z=3,則每分鐘刀具對工件產生60000次激振,換算成激振頻率為1000Hz。故進行諧響應分析時,在0~1000Hz頻率范圍內設置100步,根據分析結果提取工作臺系統X、Y、Z三個方向的位移數據,并將數據代入式(1)中,繪制出工作臺系統的頻率-振幅曲線,如圖4~6所示。

需要說明的是:由于分析過程中沒有將結構的阻尼特性考慮進去,結合部的接觸按剛性接觸處理,這就會對分析的結果帶來一定影響,造成諧響應計算的振幅比實際值偏大且對應的固有頻率也會有偏移。

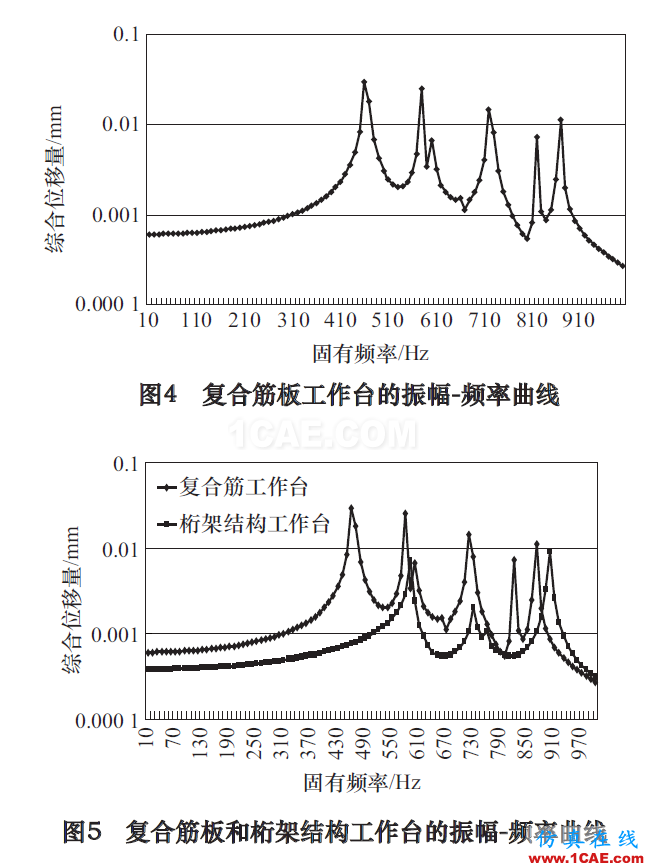

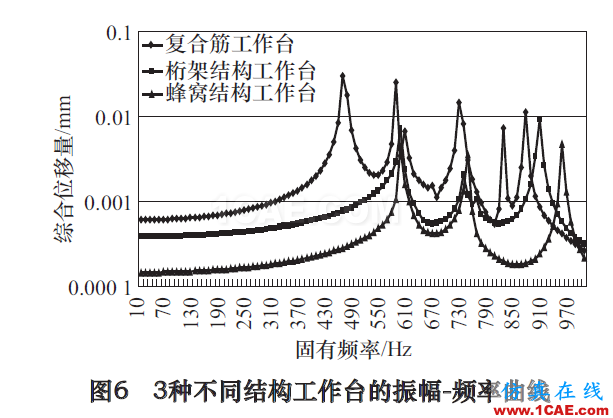

從圖4可看出,復合筋板工作臺系統在三向簡諧力作用下,振幅出現了6個明顯峰值,對應的固有頻率值依次為450Hz、580Hz、600Hz、710Hz、810Hz、880Hz附近;而此種高速立式加工中心在實際銑削過程中產生的激振力頻率包含在0~1000Hz頻率范圍,在這個頻率范圍內由三向簡諧力產生的激振頻率就很容易和加工中心的固有頻率吻合從而引發共振現象;從圖5可看出,在相同的三向簡諧力作用下,桁架結構工作臺的振幅只有3處出現了明顯峰值,在這些峰值點對應的幅值均比復合筋板工作臺減小了很多,且桁架結構工作臺的整體綜合位移量也有所減小,尤其580Hz頻率以前曲線中綜合位移量明顯要小很多;從圖6可看出,蜂窩結構工作臺的響應曲線也出現了3個峰值,但其綜合位移量(振幅)比前兩種工作臺都減小了很多,而且最后一個峰值點對應的固有頻率也都比前兩種工作臺有所提高。綜上分析結果表明蜂窩結構工作臺的抗振性能最好,但仍有共振點的出現。

3 工作臺系統減振設計

減振就是在振動主系統上附加特殊的子系統,以轉移或消耗主系統的振動能量,從而抑制主系統的振動。常見的減振方法有動力減振和阻尼減振,本文采用阻尼減振的方法對工作臺系統進行減振設計。

3.1 減振模型的建立

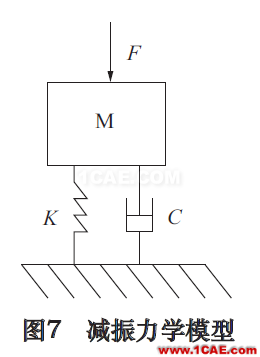

無限自由度模型中的任一自由度方向上的減振力學模型都可以用圖7的單自由度模型來表示,在模型中使用質量塊和彈簧阻尼結構。對于該力學模型當K取值較小,阻尼系數C值較大時,系統中的能量轉化到模型中質量塊的能量就很少,大多數能量會被阻尼消耗,因此可以通過設定合適的K值和C值將此模型等效為阻尼減振模型。

3.2 阻尼減振的數值分析

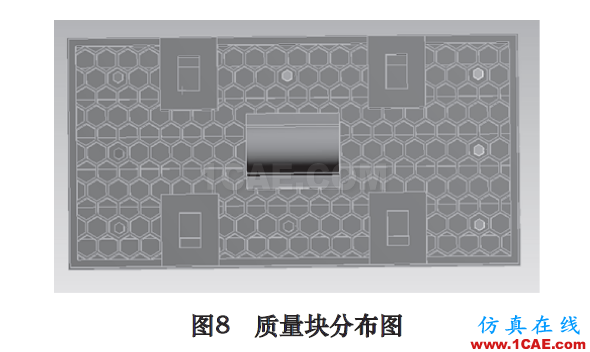

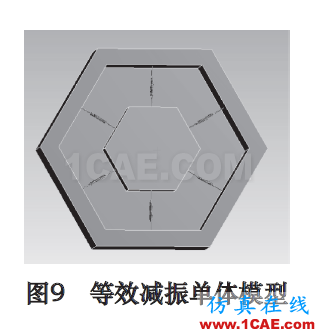

目前沒有能夠模擬顆粒阻尼減振的分析軟件,所以在ANSYS Workbench軟件中采用彈簧和質量塊相結合的辦法,通過設定合理的K值和C值來模擬實際中顆粒阻尼減振的減振效果。蜂窩結構工作臺有很多六棱柱空腔,可以用來存放質量塊,質量塊作為阻尼減振顆粒質量較小,每個質量塊的質量僅為0.2kg,在圖8所示位置放置8個質量塊。每個正六邊形質量塊的6個側面和上下兩個表面通過8根彈簧和蜂窩單元相連接,并對其設置合理的剛度和阻尼值,建立的等效阻尼減振單體模型,如圖9。

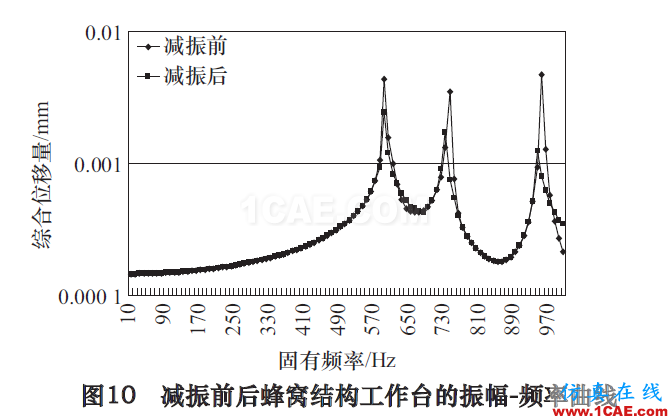

運用同樣的方法對加入彈簧和質量塊的蜂窩結構工作臺系統進行諧響應分析,并對計算出的數據進行整理,得出蜂窩結構工作臺減振前、后的頻率-振幅曲線,如圖10所示。從中可以看出,蜂窩結構工作臺采用等效阻尼減振前、后的頻率-振幅曲線基本一致,但是在3個共振點附近,減振后的蜂窩結構工作臺的綜合位移量(振幅)都有所減小,尤其在第3個共振點處振幅減小尤為明顯,這說明了本文采用的阻尼減振方法能夠在一定程度上吸收蜂窩結構工作臺的振動能量,從而提高了工作臺的抗振性能。

4 結語

利用Solidworks軟件設計了3種不同結構的加工中心工作臺(復合筋板工作臺、桁架結構工作臺和蜂窩結構工作臺),并分別對3種工作臺進行了諧響應分析,得出了蜂窩結構工作臺系統具有很好的抗振動特性,并應用等效阻尼減振的方法對該結構工作臺進行了減振設計和數值分析,分析結果表明此減振方法能在一定程度上提高蜂窩結構工作臺的抗振性,為今后高速立式加工中心的研究和發展提供了理論依據。

作者:高東強
