搜索網友分享：關于Pro/E等模型導入若干問題的總結
2016-11-03 by:CAE仿真在線 來源:互聯(lián)網
|

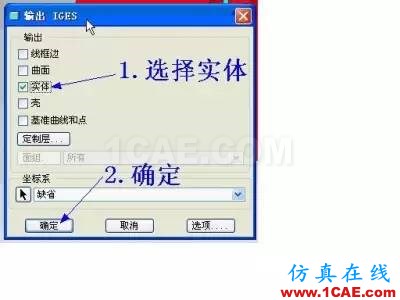

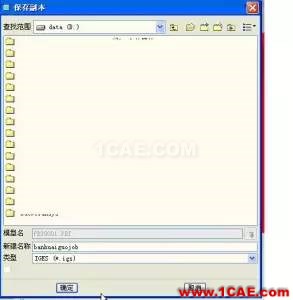

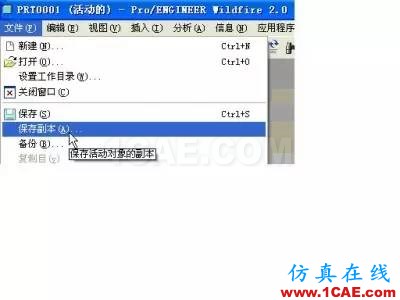

本人學習ANSYS系列產品,對ANSYS, ANSYS ICEMCFD, ANSYS WORKBENCH,ANSYS CFX,的模型導入導出做如下總結,歡迎大家一起交流。 1.ANSYS CFD,是一個前處理工具,他的建模功能不如ANSYS WORKBENCH,甚至我個人認為不如ANSYS(不可以有命令流),但是ANSYSWORKBENCH不如PROE好使,我的做法是,用PROE建立模型,用CFD劃分網格,在再ANSYS中求解結構問題,在ANSYS CFX求解流體,劃分的思想主要是,通過分塊,關于具體方法在HELP->TUTORIALMANNUAL->CFDTutorials->學習了這里面的例子后我想你應該對在CFD劃分網格和建立模型就知道了。 2.關于模型導入, 1)用PROE生成ANSYS都可以接受的幾何模型, 先在PROE中建立模型,如下圖1所示 然后點文件->保存副本,如圖2,彈出下圖對話筐,輸入新建明稱,選擇類型IGES如圖3,圖4,關閉PROE,記住文件所在文件夾 |
ansys, cfx, ICEMCFD, pro, 模型
-
-
圖1
-
-
圖2
-
-
圖3
-
-
圖4
