DM(DesignModeler)布爾運算與切片操作

2016-11-07  by:CAE仿真在線  來源:互聯網

本期簡單介紹Ansys Workbench DM(DesignModeler)布爾運算Boolean與切片Slice功能。布爾運算Boolean和切片Slice命令都在DM Create菜單下。


  • Boolean有如下四種操作選項


  • DM(DesignModeler)布爾運算與切片操作ansys仿真分析圖片1

1. Unit(并集)加法:將多個實體合并到一起,形成一個實體。

2. Subtract(差集)減法:去掉多個實體中的某一部分實體。

3. Intersect(交集):將兩個實體相交部分取出來,其余實體被刪除。

4. Imprint Faces(表面印記):生成一個實體與另一個實體相交處的面。

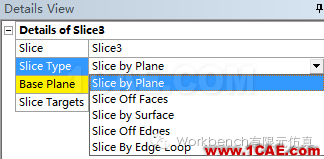

  • Slice命令有如下五種操作選項


DM(DesignModeler)布爾運算與切片操作ansys仿真分析圖片2


  1. Slice by plane(用平面切片):利用已有平面對實體進行切片分割,平面必須經過實體。

  2. Slice off Faces(用表面偏移平面切片):這些面大概形成一定的凹面,本命令將切開這些面。

  3. Slice by Surface(用曲面切片):利用已有的曲面對實體進行切片操作。

  4. Slice off Edges(用邊做切片):選擇切分邊,用切分出的邊創建分離體。

  5. Slice by Edge Loop(用封閉邊切片):在實體模型上選擇一條封閉的棱邊來創建切片。





視頻演示布爾運算Boolean和切片Slice功能

涉及到的操作命令有:Slice by surface, Slice by plane, Boolean>Unite, Boolean>Subtract

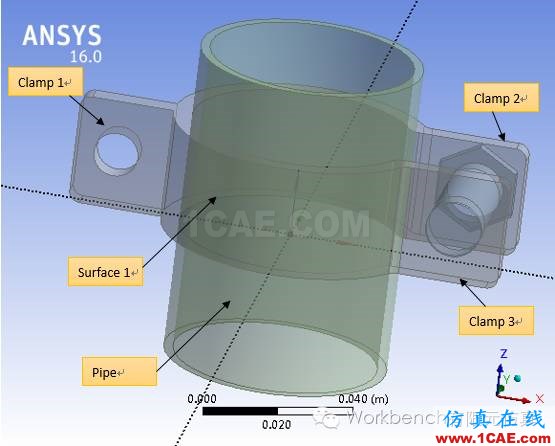

步驟1:利用Surface1曲面,將卡箍Clamp左邊的凸臺Clamp1切分;

步驟2:步驟1之后發現Clamp2,Clamp3都被切分,這是我不想要的,于是將Clamp2,Clamp3,和圓環主體合并為一個實體;

步驟3:新建一個平面plane4用于切分管道pipe;

步驟4:選中plane4,用Slice by plane命令來切分管道。


DM(DesignModeler)布爾運算與切片操作ansys分析案例圖片3

7分鐘演示視頻↓




注:該幾何模型是外部導入的*.stp文件。如果幾何模型是用DM工具建模的,操作方法就另當別論了。
