對DesignModeler平臺構成有了基本了解后,下面通過幾個實例講解DesignModeler幾何建模的方法和過程。
2.2.1 DesignModeler零件建模
與其他CAD軟件操作方法一樣,實體建模需要先創建二維圖形,這部分工作在草繪模式下完成,本節主要介紹如何在草繪模式下繪制2D圖形。
Step1 啟動ANSYS Workbench 16.0。在Windows系統下執行“開始”→“所有程序”→ANSYS 16.0→Workbench 16.0命令,啟動ANSYS Workbench 16.0,進入主界面。
Step2 創建項目。雙擊主界面Toolbox(工具箱)中的Component Systems→Geometry(幾何)選項,即可在Project Schematic(項目管理區)創建項目A,如圖2-39所示。
圖2-39 創建項目

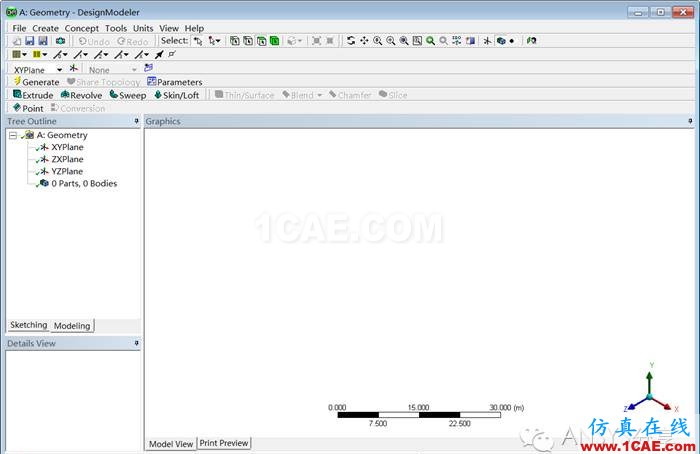

Step3 啟動DesignModeler。雙擊項目A中的A2(Geometry),此時會啟動圖2-40所示的DesignModeler繪圖平臺。
圖2-40 啟動DesignModeler

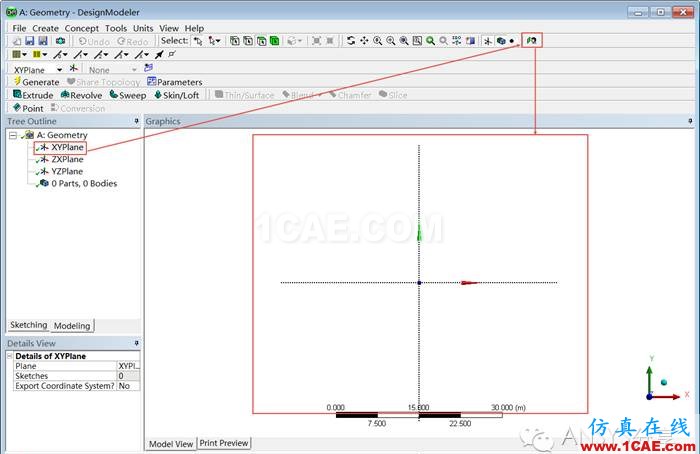

Step4 選擇繪圖平面。單擊Tree Outline(模型樹)→A:Geometry→XYPlane,此時會在繪圖區域中出現圖2-41所示的坐標平面,然后單擊工具欄中的

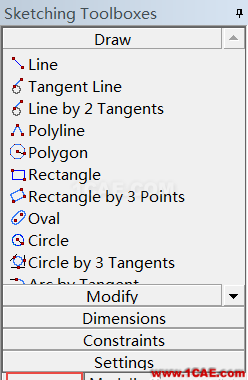

Step5 創建草繪。如圖2-42所示,單擊Tree Outline下面的Sketching(草繪)選項卡,此時會切換到草繪命令操作面板。
圖2-41 坐標平面
圖2-42 草繪操作面板

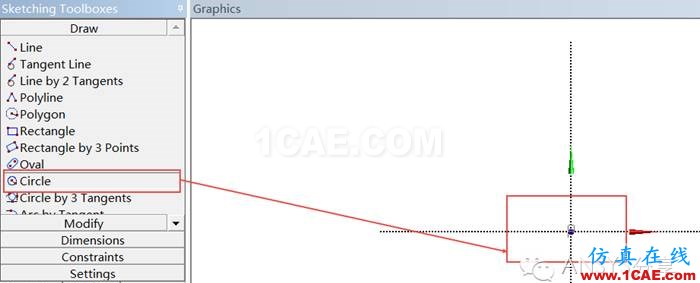

Step6 自動捕捉。單擊Draw→Circle按鈕,此時Circle按鈕處于凹陷狀態,即被選中,如圖2-43所示。移動鼠標至繪圖區域中的坐標原點附近,此時會在繪圖區域出現“P”字符,表示此時鼠標在坐標原點。
圖2-43 原點自動捕捉
注意:

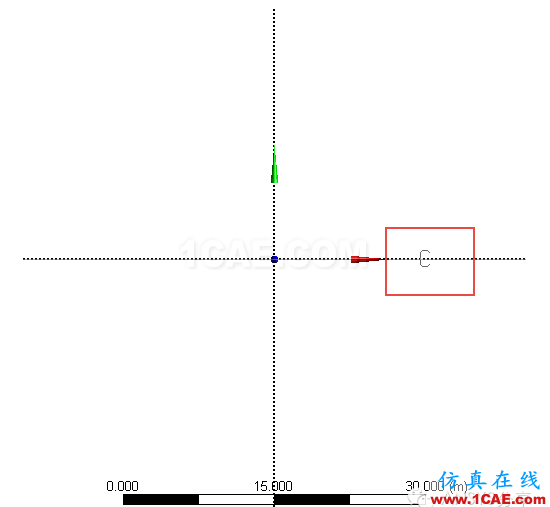

如果鼠標在坐標軸附近移動,此時繪圖區域會出現“C”字符,表示此時創建的點在坐標軸上,如圖2-44所示。
圖2-44 坐標軸自動捕捉

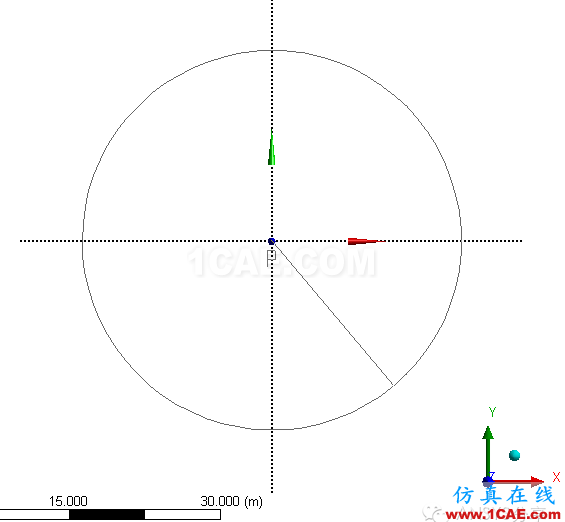

Step7 草繪操作。將鼠標移動到坐標原點后單擊,此時會出現圖2-45所示的圖形,在繪圖區域任意位置單擊,確定圓的創建。
圖2-45 繪圖操作

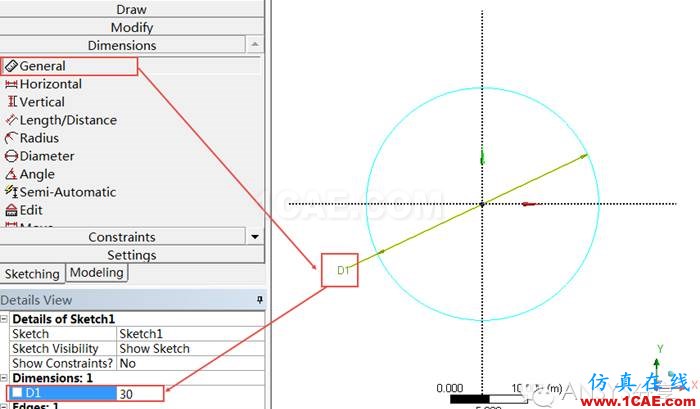

Step8 尺寸標注。單擊Dimensions→General按鈕,此時General按鈕處于凹陷狀態,表示一般性質的標注被選擇,如圖2-46所示,單擊剛才繪制的圓,然后在Details View面板中Dimensions:1下面的D1后面輸入30,并按Enter鍵,確定輸入。
圖2-46 尺寸標注

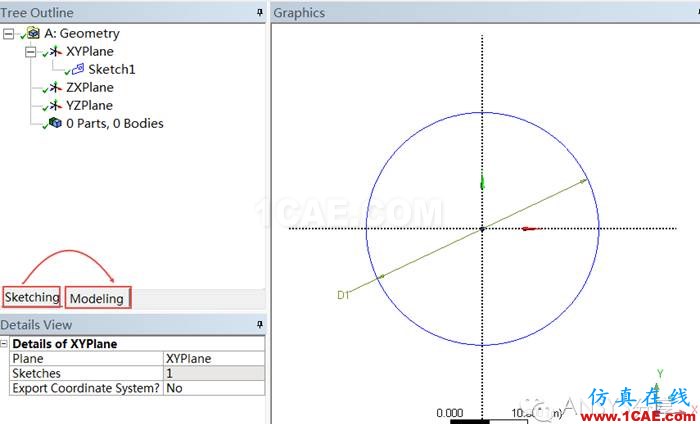

Step9 拉伸草繪。單擊Sketching右側的Modeling按鈕,將Sketching Toolboxes(草繪工具箱)切換到Tree Outline(模型樹)下,如圖2-47所示。
圖2-47 切換模式

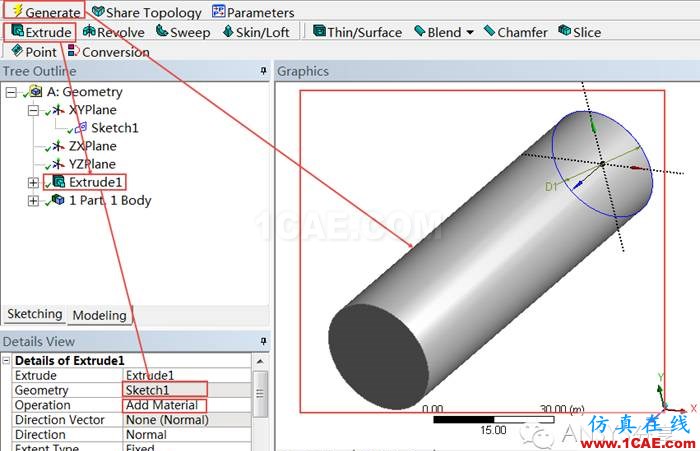

Step10 單擊工具欄中的
圖2-48 拉伸操作
① 在Geometry欄中Sketch1已被選中;
② 在Operation欄中選擇Add Material,默認為Add Material;
③ 在Extent Type→FD1,Depth(>0)欄中輸入100,其余默認。
④ 完成以上設置后,單擊工具欄中的
注:
在Operation欄后面的選項中有Add Material、Add Frozen兩個操作命令,以后詳細講解。

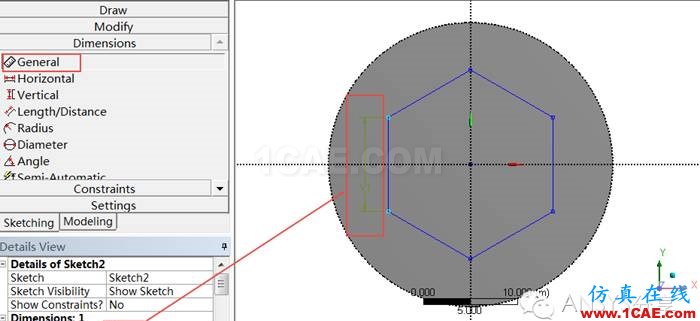

Step11 去材料操作。與Step7相同,在圓柱上平面(Z坐標最大位置處)繪制圖2-49所示的六邊形,邊長為10m,單擊“Enter”鍵確定。
圖2-49 草繪

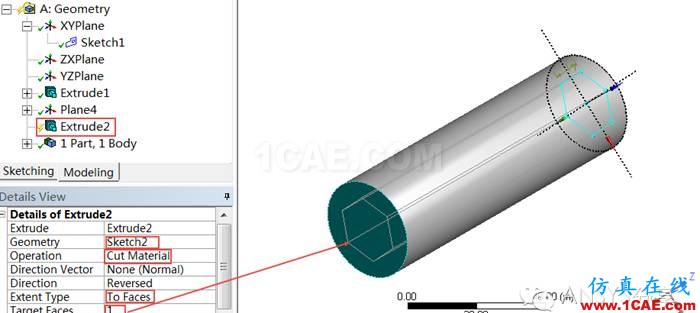

Step12 單擊工具欄中的
① 在Geometry欄中YZPlane已被選中;
② 在Operation欄中選擇Cut Material選項,默認為Add Material;
③ 在Extent Type欄中選擇To Faces選項;
圖2-50 去材料操作
單擊圓柱外表面,然后單擊Target Face欄中的Apply按鈕。

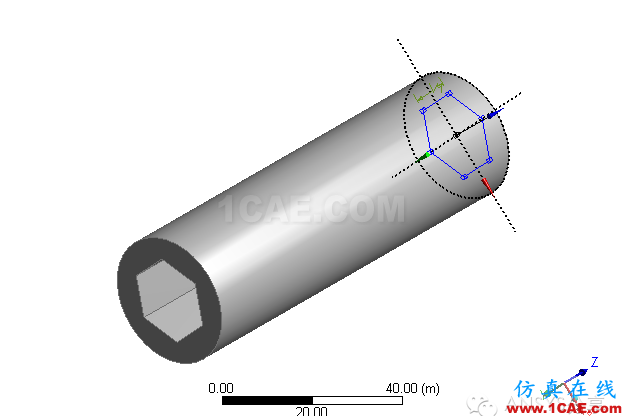

完成以上設置后,單擊工具欄中的
圖2-51 模型

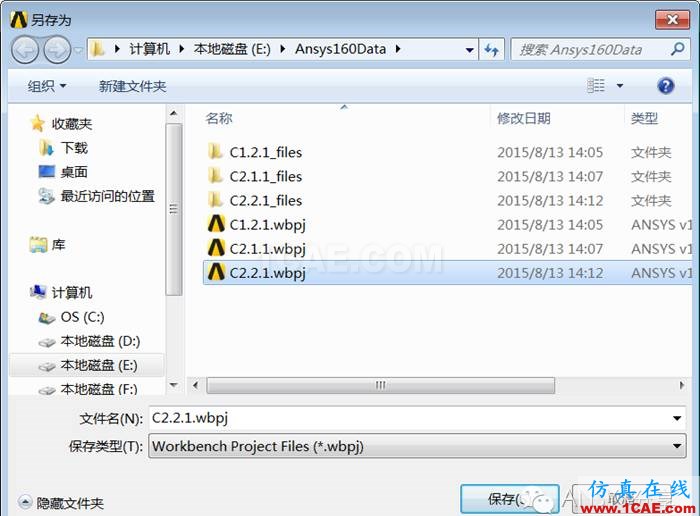

Step13 模型保存。單擊工具欄中的
圖2-52 模型保存
Step14 關閉DesignModeler程序。單擊右上角的
