在機械設計過程中我們常常需要求解模型共振頻率,通過避免或加阻尼來減小共振的影響。
下面我們參考Chen, Xiaolin, and Yijun Liu. Finite element modeling and simulation with ANSYS Workbench. CRC Press, 2014. Chapter 8簡單的介紹下模態及頻率分析,具體步驟參考書本或在工會ANSYS 群提問。
機械振動及動力學分析分為三種:
模態分析:Modal analysis ( f(t) = 0 )
頻率響應分析:Frequency response analysis ( f(t) = F sin(wt) )
瞬態響應分析:Transient response analysis ( f(t) 任意)
>>>>

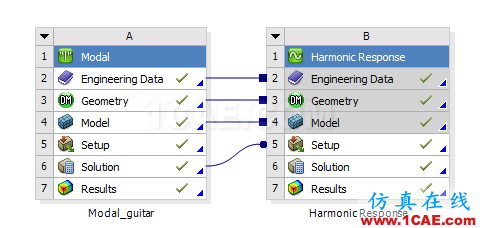

首先,插入modal analysis system:
如果不習慣在DM中建立3D 模型,可以 SolidWork 創建實體模型,然后轉換為IGES格式,導入Workbench;
>>>>

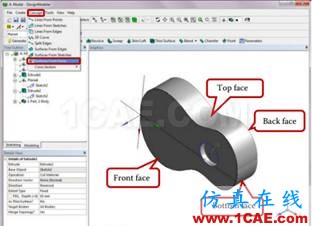

然后根據實體模型,在concept里創建surface模型
>>>>
劃分網格
>>>>
加載邊界條件(fixed face):
>>>>

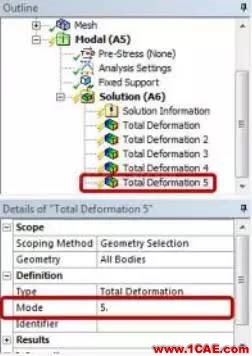

(A6)設置所求參數(total deformation)及對應modal shape (Detail-definition-mode 里設置)
>>>>

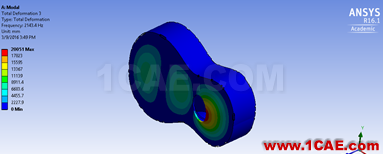

最后求解mode shape 以及對應的 natural frequency
>>>>

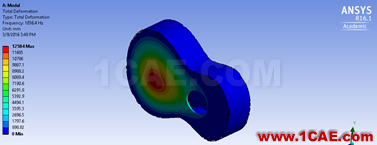

Shape 1 (1036 HZ)
>>>>

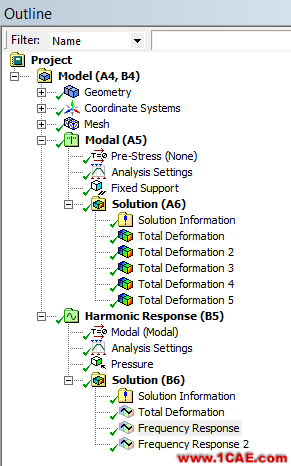

完成模態分析后添加一個簡諧振動分析:
>>>>
(B5)這里在上表面加載垂直向下的壓力:
>>>>
(B6) 添加frequency response 以及所求參數(形變或應力等), 最后求解:

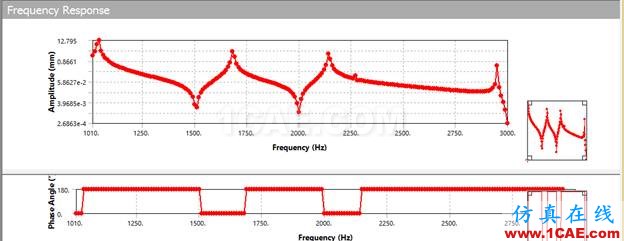

下圖為吉他正面法線方向形變量與加載頻率關系以及對應的相位角
