【技術】專為Workbench用戶定制的RFI輸入文件生成器

2016-10-21  by:CAE仿真在線  來源:互聯網

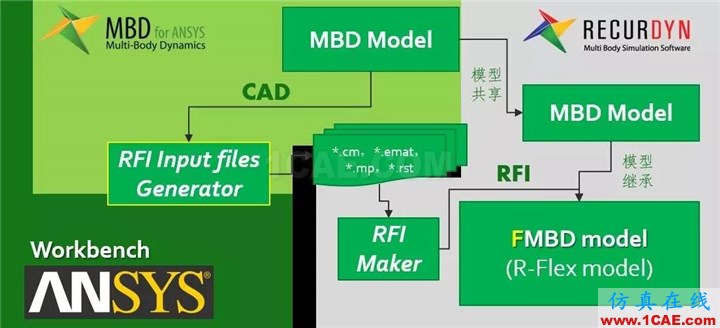

MBD for ANSYS PLUS的R-FLEX模塊,在RecurDynV8R4之后也可分析柔性體與剛體、柔性體柔性體之間的接觸了,這一功能極大地拓展了R-Flex的應用范疇。R-Flex的RFI模態文件描述了相應結構的剛度,是從多體動力學剛體MBD模型進階至R-Flex剛?cè)嵯到y(tǒng)模型的關鍵建模環節,對于ANSYS用戶而言,之前RFI必備的輸入文件(*.cm,*.emat,*.mp,*.rst)需要在經典界面操作實現,對于熟悉Workbench而不熟悉經典ANSYS界面的用戶而言,總有那么一點難以言表的不爽。為了讓ANSYSWorkbench用戶更加方便地建立R-Flex模型,近期FunctionBayChina特意開發了Workbench環境生成RFI輸入文件的新工具“RFI輸入文件生成器”,尤其對于從MBD for ANSYS中的剛體模型拓展至剛?cè)岱治龅那闆r,提供了極大的便利,更加緊密地將ANSYS Workbench與MBD for ANSYS及RecurDyn接合起來。

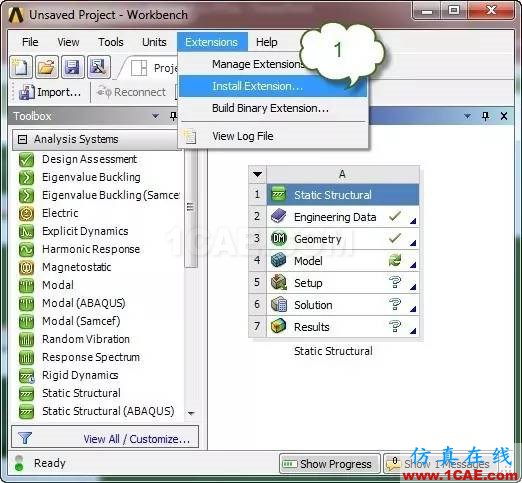

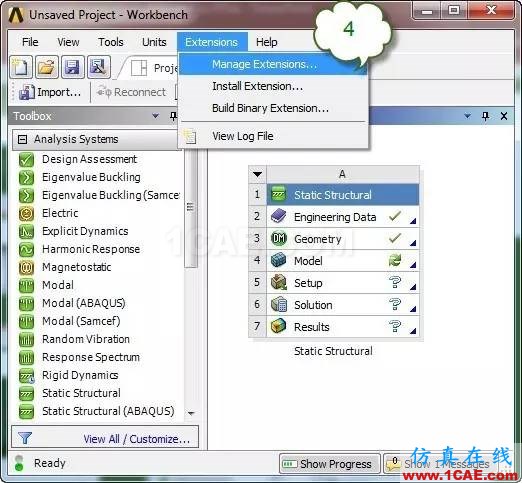

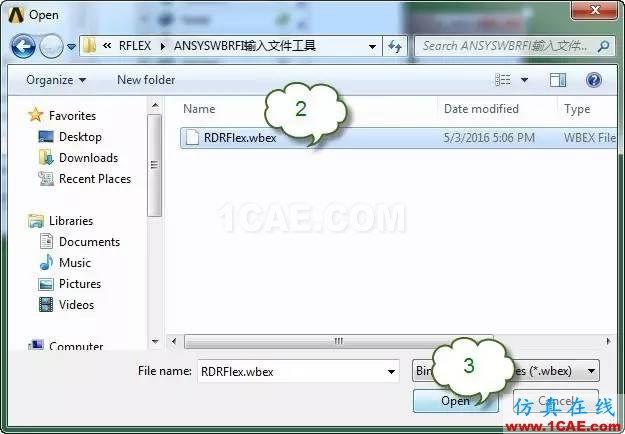

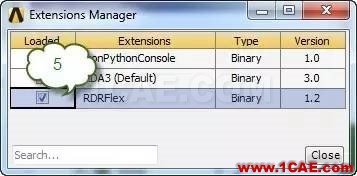

RFI輸入文件生成器作為ANSYS Workbench的插件,其安裝方法與Workbench上各種應用的方法相同,在您得到插件之后,通過如下的5步操作,在License的支撐下即可使用。

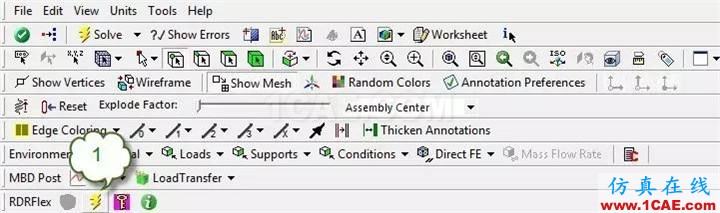

第一步,確保幾何體已經劃分成網格。從工具欄點擊”Create RFlex Body”,并確保在模型結構樹中顯示RDRFlexBody。

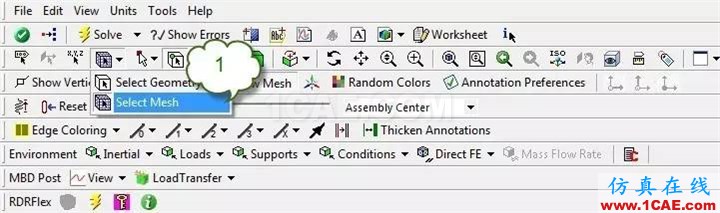

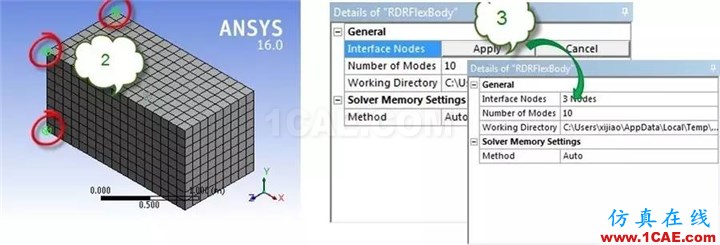

第二步,設置邊界節點。此時需要將選擇模式處于“Select Mesh”狀態,選擇邊界節點,設置模態數目。

Tips:如果計算時報告機器內存不夠,可將內存設置為Manual。

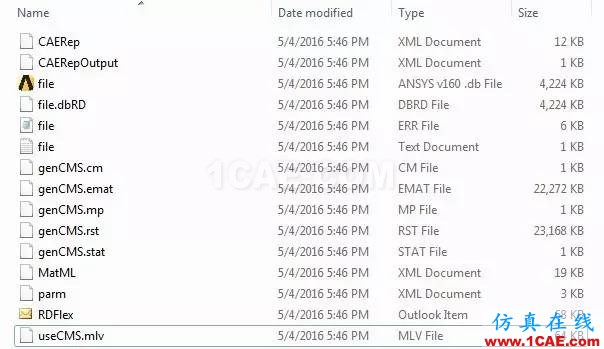

第三步,執行CMS分析,即可RFI需要的輸入文件。
