ANSYSWorkbench繪制梁的內力圖

2016-10-19  by:CAE仿真在線  來源:互聯網

精彩應用


在經典界面中繪制內力圖需要創建單元表,以提取剪力,彎矩的數據,相對比較麻煩。本文做一個例子來闡明在Workbench中繪制內力圖的方法。

問題如下:

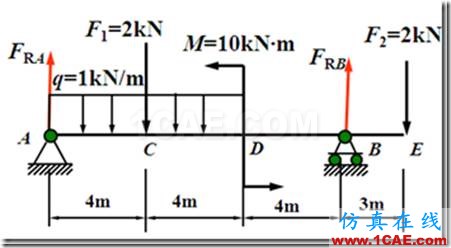

(1)創建項目示意圖


(2)創建幾何模型

創建四段直線構成的草圖,并由之生成line


創建矩形截面

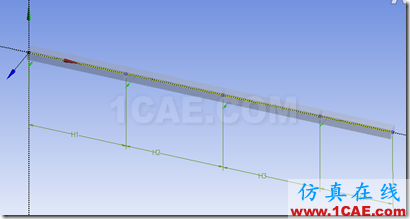

得到線體模型



(3)劃分網格以形成有限元模型

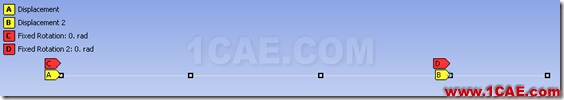

(4)施加位移邊界條件


(5)施加載荷

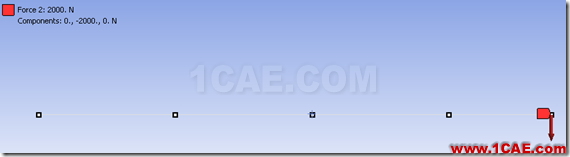

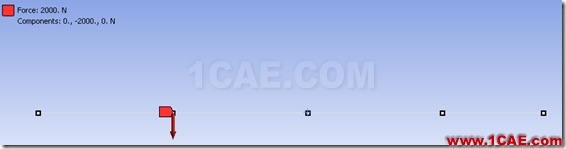

施加集中力

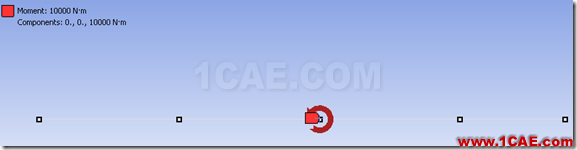

施加集中力偶

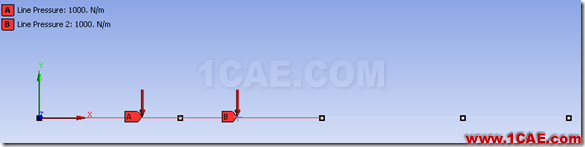

施加分布力系

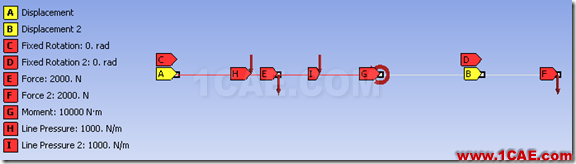

最后得到的總效果

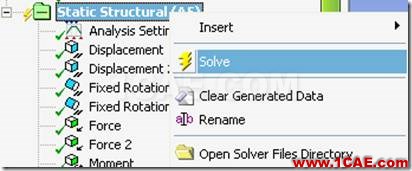

(6)求解

(7)后處理

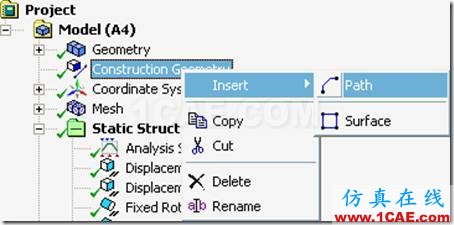

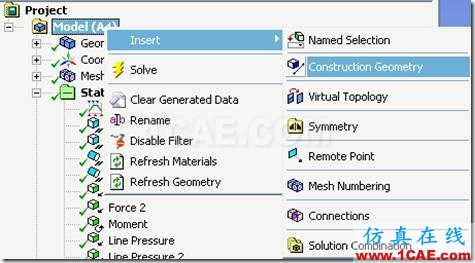

定義路徑,先創建構造幾何體




定義路徑,再在構造幾何體下創建路徑

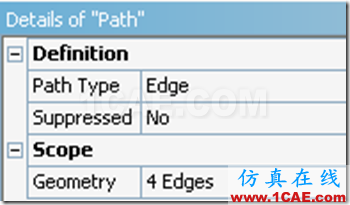

定義四根線為路徑




再確定查看梁的剪力-彎矩圖。它是beam results中下拉菜單的最后一個選項

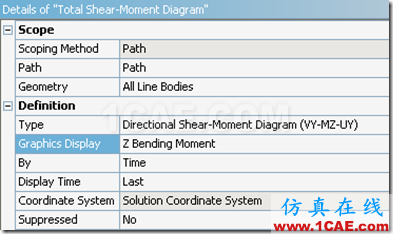

設置內力圖的細節

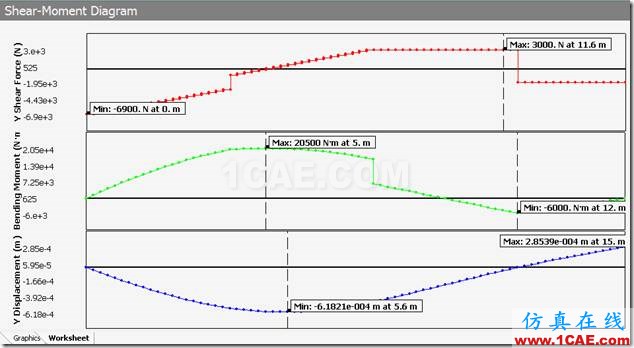

得到位移圖,彎矩圖和剪力圖





該圖中,最上面的是剪力圖,中間的是彎矩圖,最下面的是位移圖,相當于材料力學中提到的撓曲線圖。

可見,ANSYS Workbench用一種簡單的方式直接給出了剪力圖,彎矩圖,相比傳統的經典界面而言的確直觀很多。
