搜索ANSYS Workbench的External Connection模塊介紹
2016-10-20 by:CAE仿真在線 來源:互聯網
ExternalConnection模塊也即外部程序連接模塊,是Workbench新增的功能模塊,主要用于Workbench的二次開發。ExternalConnection允許用戶集合比如自定義的、輕量化的外部程序或進程到workbench的平臺,也就是打開Workbench后的界面下面。
其主要功能:
定義用戶交互元素,比如一個Workbench Toolbar下的按鈕;
創建新的system,便于交互。
在External Connection模塊下僅有一個組件,如圖1所示。
圖1

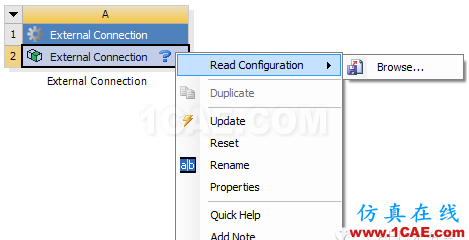

一旦在Workbench界面拖曳一個ExternalConnection組件后,可以通過連接加載組件配置文件,如圖2所示。
圖2
組件配置文件一般是采用XML語言編寫的,XML語言是一種可擴展標記語言,上次文章有過介紹。該配置文件整合了外部程序的詳細細節。如圖3所示是一個定義的計算參數平方的外部程序。
圖3

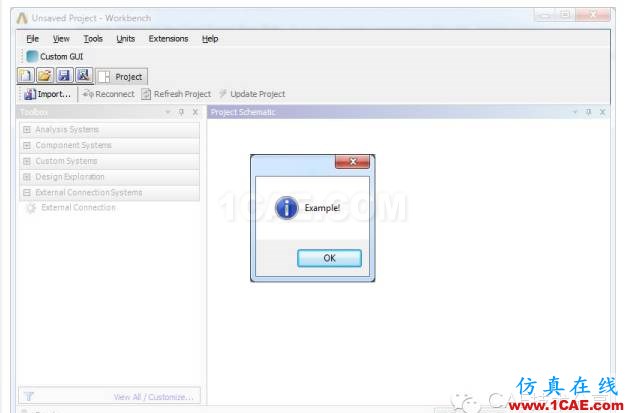

圖4是定義了一個button。
圖4

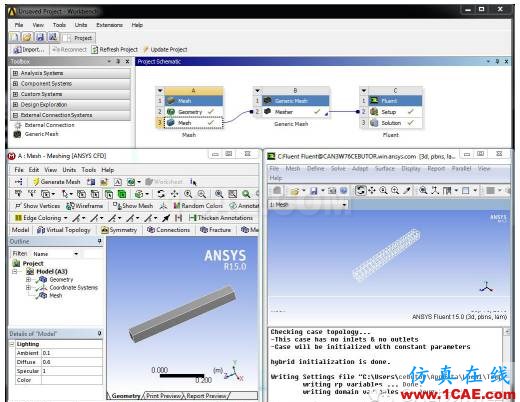

圖5定義了一個 MeshTransfer system。
圖5
