【ANSYS】熱分析案例賞析
2016-10-25 by:CAE仿真在線 來源:互聯網
二維方腔截面邊長L=0.2m,腔體內充滿溫度為298K的水。從零時刻開始,它的右表面表面突然加載正弦規律變化溫度:
其余三面絕熱。
1.1 更改work directory和job name,點擊run啟動。

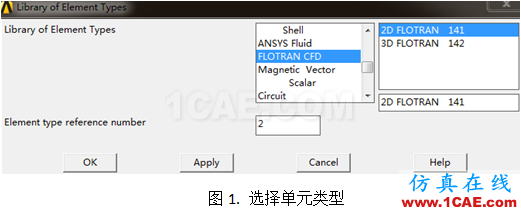

1.2 選擇單元類型
執行 Utility Menu > Preprocessor > Element Type>Add/Edit/Delete,在彈出的Element Type對話框中單擊Add按鈕,彈出Library of Element Types對話框,完成圖1所示單元類型定義。
1.3 建立幾何模型
建立正方形 Main Menu > Preprocessor > Modeling>Create>Areas>Rectangle>By 2 Corners,輸入兩個對角的坐標(0,0) (0.2,0.2)。如圖2所示。
1.4 劃分網格
執行 Proprecessor >Meshing >Size Cntrls > ManuaSize> Lines >Picked lines,選擇所有邊界,填寫 No. of element divisions = 50, Spacing ratio = -2。在 Mesh Tool 工具欄點擊 Mesh,用鼠標選擇矩形區域。
1.5 求解控制
執行 Main Menu > Preprocessor > FLOTRAN Set Up > solution Options,瞬態(Transient)、層流(Laminar)、導熱(Thermal)、不可壓縮(Incompressible)。
1.6 執行控制
執行 Main Menu > Preprocessor >FLOTRAN Set Up>Execution Ctrl>User defined最終時間(stop time)設為300,步數( Number of time steps)設為30,結果文件覆蓋頻率(overwrite frequency to results file)設為1,結果文件附加頻率(Append frequency to results file)設為1。

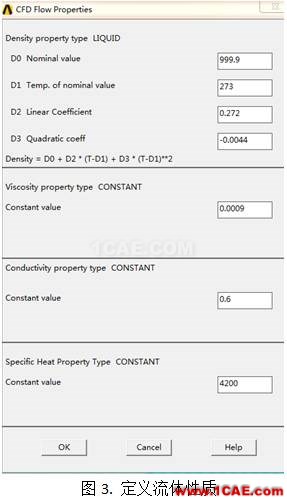

1.7 定義流體性質
執行 Main Menu > Preprocessor >FLOTRAN Set Up>Fluid Properties,密度(Density)選擇user define/yes,粘度(Viscosity)選擇CONSTANT/no,比熱容(Conductivity)選擇CONSTANT/no,熱導率(Specific heat)選擇CONSTANT/no。如圖3所示。
1.8 加載重力項
執行 Main Menu > Preprocessor > FLOTRAN Set Up>Flow Environment-Gravity,x=0,y=-9.81,z=0。
1.9 加載載荷

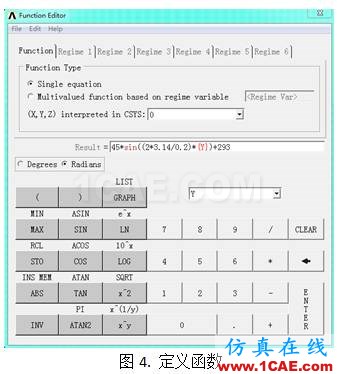

(1)定義函數
執行 Utility Menu > Pararmeters > Functions > Define /Edit,輸入公式:
Result = 45*sin((2*3.14/0.2)*{Y})+293,保存函數名為z.func。并對函數進行讀取。如圖4所示。
(2)加載熱載荷
添加溫度函數載荷Loads>Define Loads>Apply>Thermal>Temperature>OnIines,選擇Existing table,選擇z.func。
1.10 設置邊界無滑移
執行 Main Menu>Preprocessor > Loads >Define Loads>Apply>Fluid/CFD > Velocity>Onlines在左右兩條線VY Load valve設為0,上下兩條線VX Load value設為0。
1.11 設置初始溫度
執行 Main Menu > Preprocessor > Loads>DefineLoads>Apply>Initial conditinn>Detine,選擇
Pickall,在Temp填寫298。
執行 Main Menu > Preprocessor > Solution>Run FLOTRAN,完成計算。

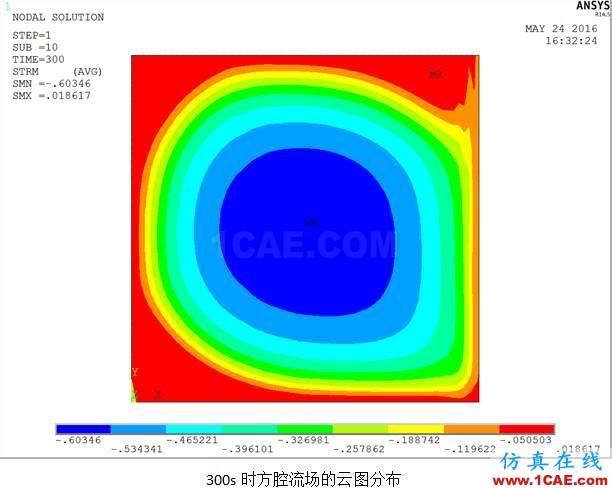

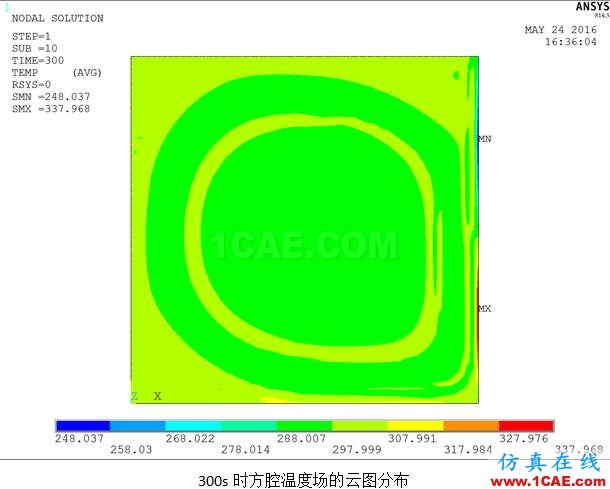

執行 Main Menu > Preprocessor > General Postproc> Results Viewer,分別選擇 Nodal temperature / Strearnfunction-2D / Fluid Velocity 三類云圖。
