扭矩載荷施加方法

2016-10-07 by:CAE仿真在線來源:互聯網

在ANSYS中,有些單元只有平移自由度,無轉動自由度。對于只有平移自由度的單元,無法直接施加扭矩載荷,但是可以等效間接施加。本文介紹了幾種扭矩載荷施加的方法:等效節點力法、節點耦合法及控制節點法。

下面以一個簡單的軸施加扭矩載荷為例,分別簡要介紹這幾種方法的操作過程和結果對比。

該軸的邊界條件,軸一端柱面固定,另一端柱面施加扭矩。

1、等效節點力法

該方法是將扭矩轉換為力施加在軸一端柱面的節點上。每個節點分得力的大小為扭矩等效的力除節點數。首先將全局坐標系轉換為柱坐標系,然后將軸柱面上的節點旋轉到該柱坐標系下,最后在這些節點上施加等效的節點力,方向UY。結果如圖1所示。

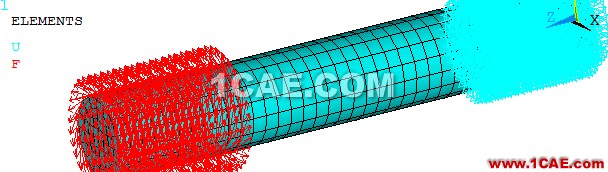

圖1 等效節點力載荷

2、節點耦合法:利用MASS單元

MASS單元有旋轉自由度,將扭矩施加在MASS單元所在節點上,同時在該節點與軸柱面節點之間建立剛性耦合,然后在MASS單元所在節點上施加扭矩,如圖2所示。

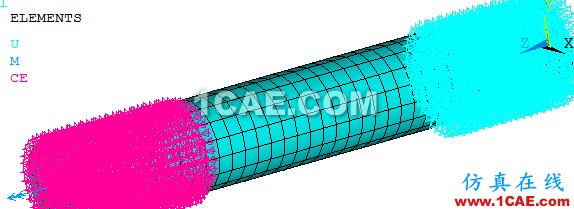

圖2 節點剛性耦合

3、控制節點法:利用MPC算法

在控制節點上建立目標單元,軸柱面上建立接觸單元,兩種單元同一實常數,同時將接觸算法改為MPC算法。兩單元之間約束類型有力分布約束、剛性約束及耦合約束三種。接觸單元、目標單元如圖3所示。

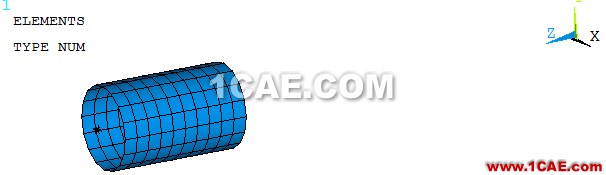

圖3 接觸對

4、求解結果對比

4.1、軸變形對比

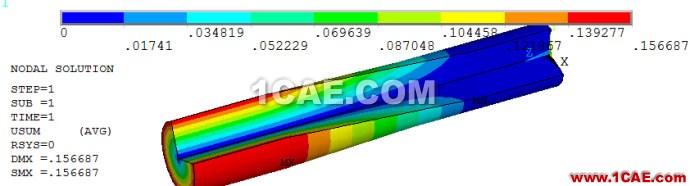

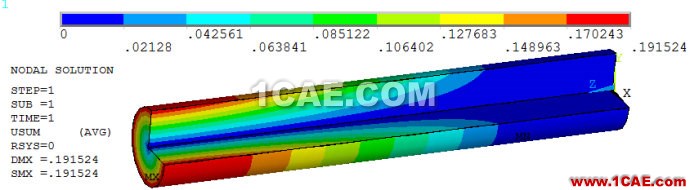

圖4 采用等效節點力法的軸位移云圖

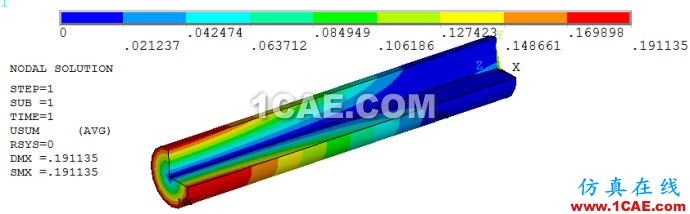

圖5 采用節點耦合法的位移云圖

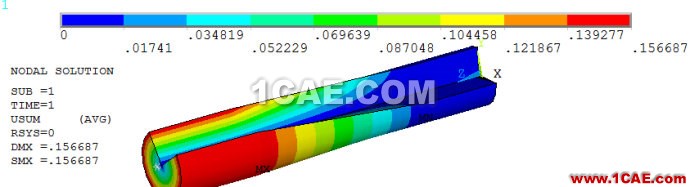

圖6 采用控制節點法(剛性約束)的位移云圖

圖7 采用控制節點法(力分布約束)的位移云圖

比較圖4和圖7可知,采用等效節點力法和力分布控制節點法求得的軸位移基本一致,這兩種方法都考慮了施加載荷處節點的相對位移,即載荷表面可以變形。對比圖5、圖6可知,采用節點耦合法和剛性控制節點法所求得的軸變形結果完全一致,這說明了采用控制節點法的有效性。

4.2、軸應力結果對比

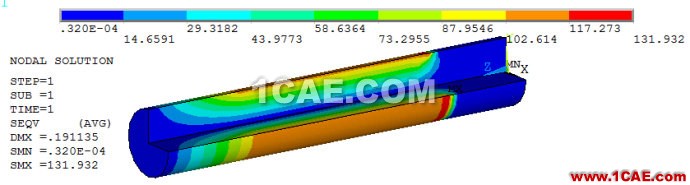

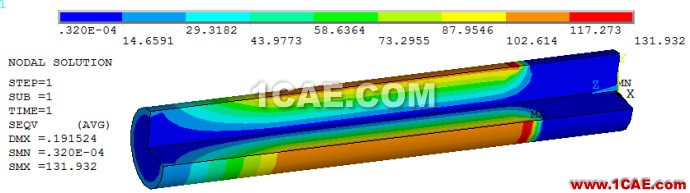

圖8 采用等效節點力法的軸應力云圖

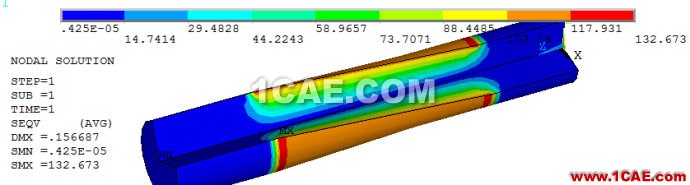

圖9 采用節點耦合法的軸應力云圖

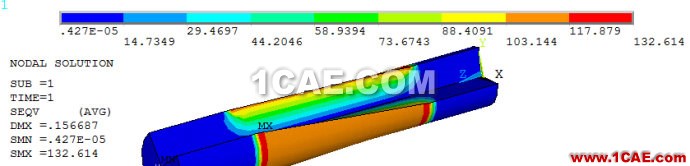

圖10 采用剛性控制節點法軸應力云圖

圖11 采用力分布的控制節點法軸應力云圖

對比圖8、圖11可知,兩者應力分布一致,在施加扭矩一側沒有應力集中,該側考慮了軸表面節點的相對位移,且應力分布與實際接近。對比圖9、圖10可知,兩種方法求得軸的應力分布基本一致,且在軸的兩側均存在應力集中現象。

綜合以上分析,在扭矩施加等效時,采用等效節點力法和力分布的控制節點法兩種方法,求得的結果更接近實際情況,這兩種方法對于扭矩等效更有效。
