一提起ANSYS的經典界面,其求解器的強大功能往往會被客戶津津樂道,但是其早期版本的建模功能往往又會被客戶所詬病。所以,ANSYS在收購FLUENT流體軟件、Ansoft電磁軟件以后,立馬推出了流場、結構場、電磁場統一的DesignModeler全參數化建模工具,在2014年5月又收購更為強大的SpaceClaim全參數化直接建模工具。只要是使用過新版本DesignModeler和SpaceClaim軟件的客戶,估計多會愛不釋手,更會增加幾分對ANSYS這個CAE行業領導者先驅的喜愛之情……。

DesignModeler“何德何能”可以作為ANSYS在Workbench平臺下統一的前處理工具?它有哪些過人之處?他又能幫助客戶提高建?；蚰Ｐ吞幚淼哪男┕ぷ餍?DesignModeler功能已經較強大,為什么ANSYS還要在此基礎上收購SpaceClaim?SpaceClaim能夠給DesignModeler在模型建立方面起到哪些有益的補充?

DesignModeler:全參數化建模工具

早期使用6系列FLUENT軟件的客戶可能會對DesignModeler非常陌生,DesignModeler與FLUENT老客戶使用了近5年的Gambit有什么區別?大家都知道,使用軟件,一般會先入為主,使用Gambit慣了,除非DesignModeler有能打動客戶的“過人之處”,否則很難讓客戶放棄Gambit選擇DesignModeler。

下面我們來分析對比一下兩個軟件的優缺點:

Gambit軟件的建模優點及缺點:Gambit采用最原始的,即點、線、面、體,拓?fù)浣Y(jié)構逐步遞增的建模思路,對于建立簡單模型,它會非常方便,但是對于稍微復雜一點的模型,尤其是曲面等,會很麻煩,一旦模型發生修改,基本需要重新建一次模型。
DesignModeler軟件的建模優點:DesignModeler適合主流CAD軟件(Proe、Ug、Catia等)的建模思路——選擇坐標平面、草圖、體特征,適合簡單或復雜模型的創建,因?yàn)槠洳僮髁鞒瘫唤缑婊涗?所以模型修改起來會非常方便,同時,客戶可以非常方便地在某個步驟中插入一個幾何特征或操作。除此外,DesignModeler還有很多如Enclosure、Fill、Slice、Delete等高級功能(因?yàn)槠P(guān)系,就不一一展現)。

以上軟件的優缺點對比可能還不一定足以完全打動你,但是DesignModeler全參數化的建模功能基本能“完爆”Gambit,何為“全參數化的建模功能”,下面,我通過一個簡單的案例來介紹:

原創文章第4期：淺談ANSYS前處理建模軟件（楊鵬）ansys結構分析圖片1

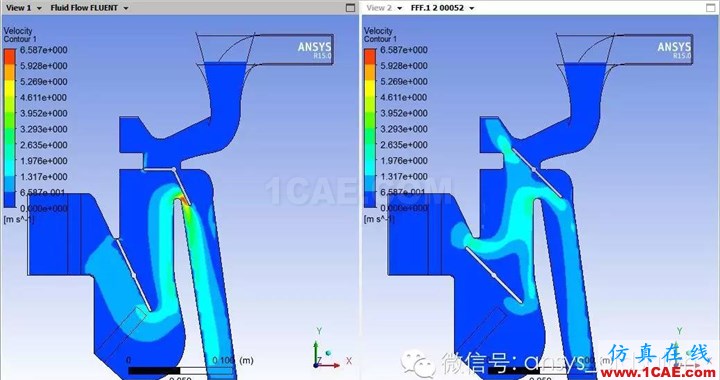

上圖是某汽車空調內部的模型,有3個構件在內部旋轉,傳統的方法需要用動網格來實現其旋轉效果,但實現難度會非常大(瞬態和網格實時更新),借助模型的參數化,只需要把3個構件的夾角進行監控(實現起來非常容易,只需要在參數前勾選即可實現模型參數化)。

原創文章第4期：淺談ANSYS前處理建模軟件（楊鵬）ansys結構分析圖片2

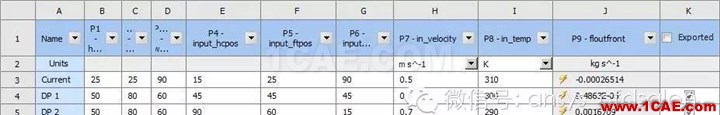

3個構件的夾角被監控后,你只需要通過Workbench后臺修改夾角參數,模型和網格及求解等參數會自動被后臺更新,并在計算完成后軟件會自動輸出“輸出參數”大小值和輸出計算結果文件。另外,Workbench不但能夠參數化,還可以建立輔助參數以及創建需要的參數函數表達式,從而達到不需要寫UDF就能限制輸入?yún)?shù)變化范圍的目的。

原創文章第4期：淺談ANSYS前處理建模軟件（楊鵬）ansys結構分析圖片3

總結:

工程上,經常會遇到參數化的問題,如來流的攻角變化,模型定型、定位參數的變化等。上述的案例,許多初級的工程師會用動網格來做,工作量往往較大,這樣無形給自己增加了較大的瞬態網格更新工作量,借助DM的參數化功能往往能達到事半功倍的效果。

參數化設計能大大提高模型的生成和修改的速度,提高效率,減少錯誤;在相似設計及產品研發前端,參數化都具有較大的價值;利用參數化功能,為后續方便地做優化設計做準備。

SpaceClaim:全參數化直接建模工具
BladeModeler:旋轉機械快速建模工具
ICEM:高端網格劃分工具
