減速器----ANSYS在工業品設計中的應用（28）

2016-09-05 by:CAE仿真在線 來源:互聯網

減速器是指原動機(如電機)與工作機之間獨立封閉式傳動裝置,用來降低轉速并相應地增大轉矩。此外,在某些場合,也有用作增速的裝置,并稱為增速器。

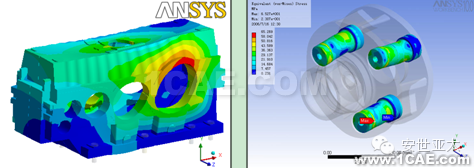

減速器零部件結構的強度、剛度分析

工業減速器一般都會傳遞較大的功率與扭矩,在實際工作常會發生輸入\輸出軸的斷軸、齒輪齒形的磨損、軸承的磨損、箱體嚴重變形等問題。利用CAE技術可以對這些工程問題進行仿真分析,為減速器的研制提供設計依據。如下是一些典型的分析工況:

突然啟、停等沖擊載荷作用下零部件的靜強度計算;
極端靜載荷、動載荷等作用下齒輪的接觸狀態、接觸應力的計算;
軸、鍵、軸承等強度分析
軸-軸承過盈裝配應力分析;
螺栓預緊分析
箱體結構的強度、剛度分析
大中型齒輪箱調裝的剛度(變形)計算

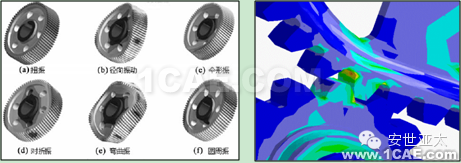

減速器結構動力學特性分析

減速器傳動系統振動特性直接影響減速器的性能和可靠性,一旦其動力學設計出現偏差,減速器在工作過程中會經常出現嚴重的振動異常現象,對機組的正常運轉造成了重大影響。因此減速器的振動和噪聲問題在產品設計階段必須考慮,下面是一些典型的動力學分析工況:

零部件、齒輪箱整體的模態計算(固有頻率、振形等)
零部件諧響應計算和響應譜計算;
齒輪一軸系耦合系統振動特性
高速旋轉部件的臨界轉速計算及不平衡響應分析;
傳動部件剛性體及柔性體的機構運動學和動力學計算;
聲學分析及聲-結構耦合計算;

減速器零部件的疲勞壽命分析

零部件在交變載荷的長時間作用下會出現疲勞甚至斷裂。比如齒輪嚙合的動態接觸過程中,齒輪可能受到徑向、切向和軸向的動態載荷,這些動態載荷長時間作用下,可能導致齒輪齒形疲勞破壞。

減速器零部件成型工藝仿真分析

減速器的零部件很多是通過鍛造和鑄造工藝成型的。在成型過程中,我們通常關注材料流動、模具填充、鍛造負荷、模具應力、晶粒流動和缺陷產生發展情況等。通過CAE仿真技術在早期就能夠檢查、了解和修正潛在的問題或缺陷。
