多種材料的靜力學仿真

1. case描述:

兩個共面的立方體,大小為1*1*1.

第一個立方體E為1e8,P為0.3

第二個立方體E為1e7, P為0.4

一端四點固支,另一端一條邊上施加X=10000,Y=30000的分布荷載

2. 實現

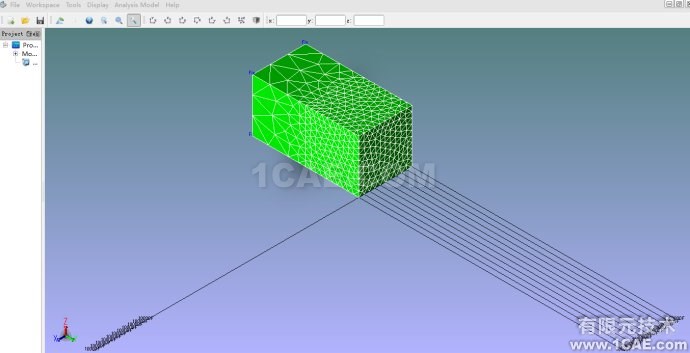

2.1.FastModel中創建兩個立方體(圖1)

2.2.材料庫中創建兩種新材料

2.3.添加兩種3Dsolid單元,關聯新建的材料,分別賦給兩個立方體

2.4.選中一個立方體一端的四點,設置為約束為XYZ固定,選中另一個立方體的一邊,施加 X=10000,Y=30000的力

2.6.求解設置為static,結果輸出應力和位移

2.7.分別導出Ansys/Patran/Abaqus格式

2.8.分別用Nastran/Radioss求解查看結果

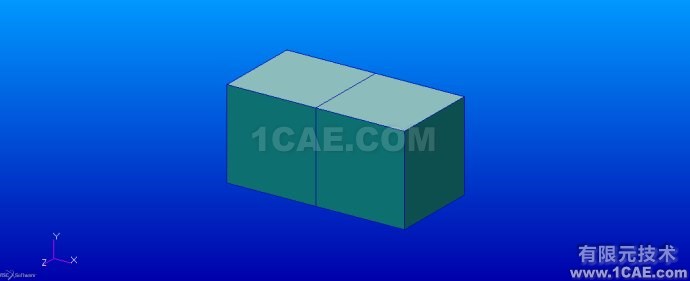

圖1

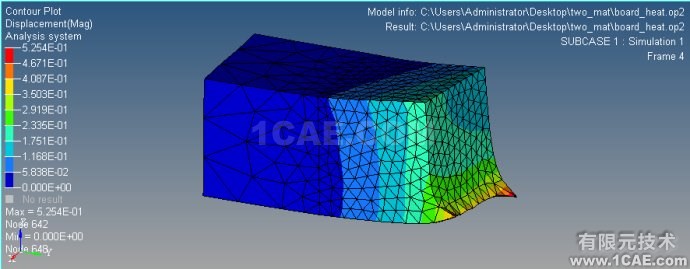

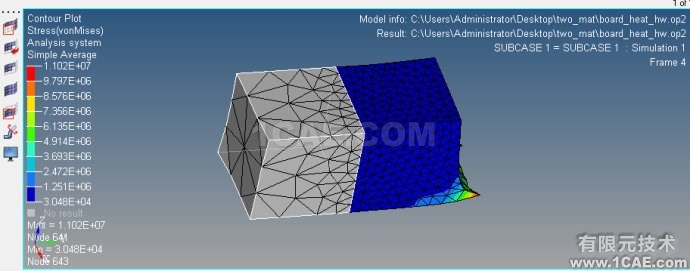

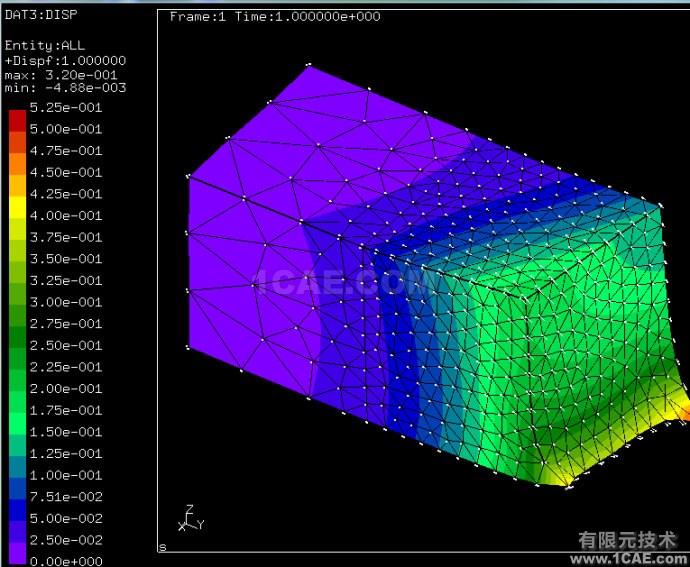

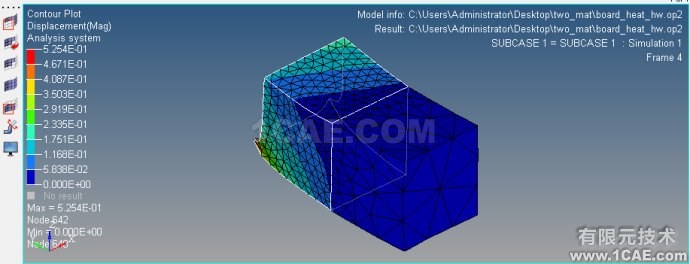

Radioss 計算結果:

總結:

1. Patran中對于多種材料的網格劃分比較麻煩,接觸部分需要通過 Equivalence,乃至手工編輯來保持共面的結點和單元的連續性,Fastmodel中則直接通過內部運算保持了邊界的連續性,而且可以通過設置網格參數,直接對不同的實體進行網格大小設置。

2. Nastran計算結果目測正確,而Radioss好像沒有把兩個實體當成一個,可能是bdf文件格式不識別,也可能需要設置額外的參數來支持不同材料的情況。

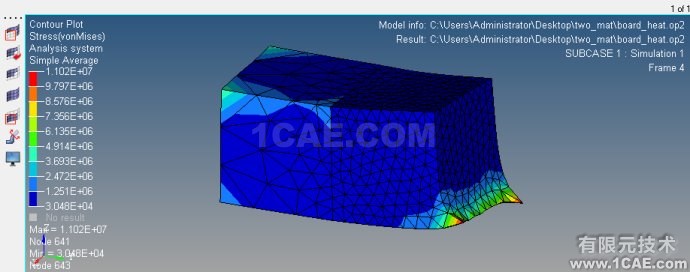

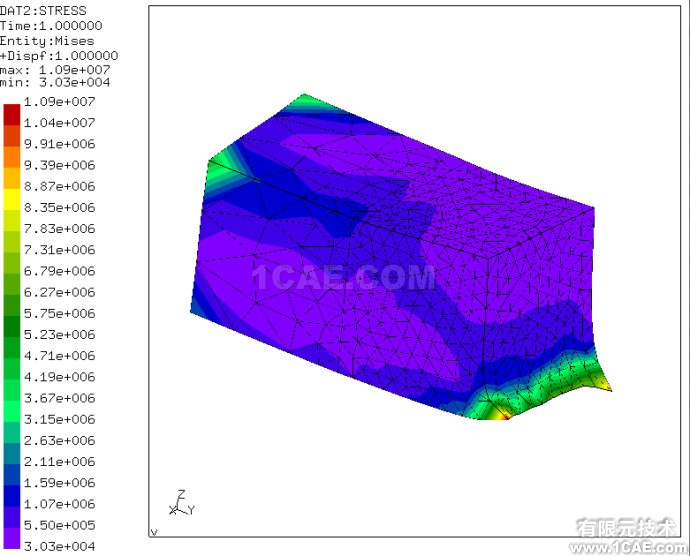

Stress計算結果 與 Ansys/Abaqus/Nastran 有少許誤差

Displacement 一樣

有可能是計算VonMises 時小數位數截斷誤差造成的
