SolidWorks到ANSYS Workbench屈曲分析方法

2016-08-21  by:CAE仿真在線  來源:互聯網

1、從SW中導入到Workbench,比轉換為STP模型質量更高。

2、點擊Workbench界面左側的NEW Simulation進入分析界面,添加靜態static分析,設置材料參數、劃分網格并在桿一端添加固定約束fixed support,另一端添加force大小為1、方向向內,點擊開始solve

3、添加線性屈曲分析liner buckling,在initial condition中更改定義為static。

4、在分析設置中更改期望的扭曲分析的模態的階數,這里定為5。在solution中添加5個總變形計算項,點擊修改其對應模數。

5、開始計算solve,查看結果

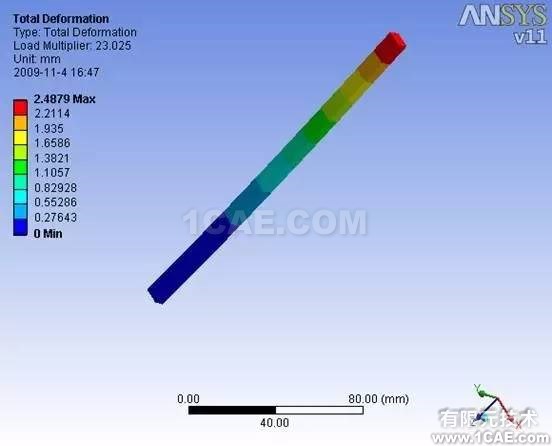

一階模態計算結果為23.025,與理論計算結果22.941相差0.367%,可以接受。

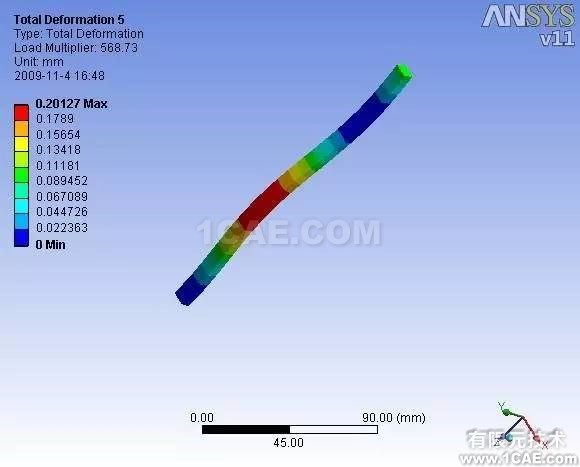

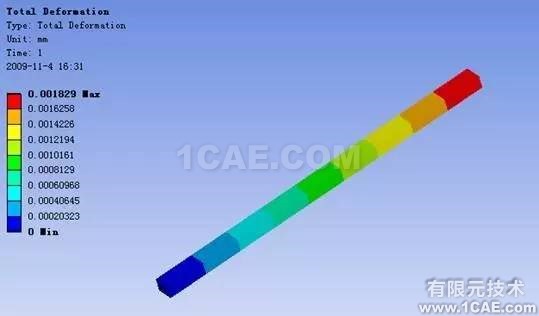

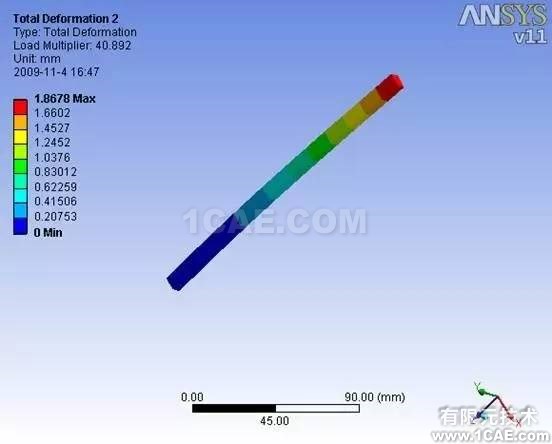

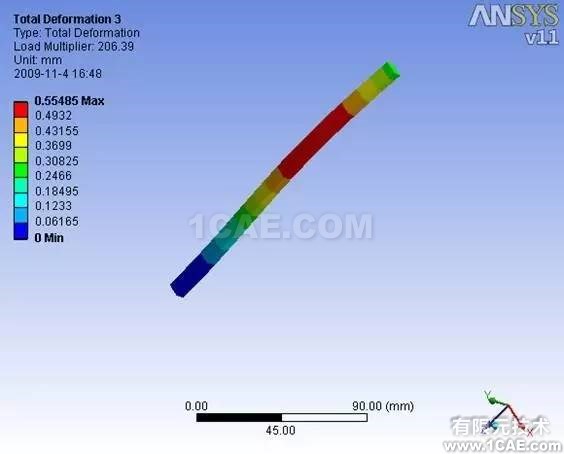

附各階位移形變圖:
