有限元分析中的GAP單元

2016-08-23  by:CAE仿真在線  來源:互聯網

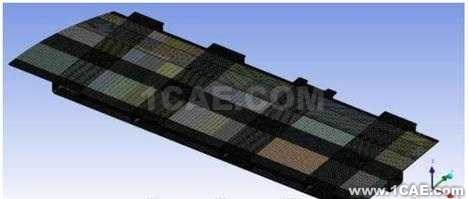

 有限元分析中定義GAP單元的主要特性包括:初始開度U0,發生接觸時的法向剛度KA和切向剛度KT,接觸分離時的法向剛度KB(一般取KB=10-14KA),靜摩擦系數MU1和動摩擦系數MU2。對于法向分量,GAP單元載荷-位移的力學特性分為線性分析和非線性分析。在線性分析中,法向剛度為常數,其大小取決于初始開度U0(如圖所示)。在非線性分析中,GAP單元的力學特性如圖所示。當接觸點位移差UA-UB小于等于U0時,發生接觸,接觸法向剛度為KA,當接觸分離時,接觸法向剛度為K。

 當發生接觸時,GAP單元的切向剛度KT(如圖所示)表示為相對滑移量的函數。在線性分析中,GAP單元就像線性彈簧一樣,摩擦力隨滑動量正比增加。當摩擦力增加到大于表面間的最大靜摩擦力(MU1×FX,FX為GAP單元上的法向力)時,進入非線性區域,此時隨著滑動量的增加,靜摩擦變?yōu)閯幽Σ?摩擦力大小為MU2×FX, MU2為動摩擦系數。
