混合C++語言與APDL編程的ANSYS二次開發

2016-08-15 by:CAE仿真在線來源:互聯網

有時候我們會用到ANSYS的批處理功能,它避免了GUI界面顯示占用內存,因此數值計算速度是很快的。在工程應用中,尤其是設計產品,經常要重復一些操作來確定最優的產品設計,通過傳統的手動GUI操作會顯得很費力。因此,如果在外部開發程序界面,通過這個界面來定義產品的尺寸布置,點擊運行,就可以執行ANSYS的核心計算功能,就再好不過了。

這個功能是可以實現的?；贑++面向?qū)ο缶幊?外部程序的界面是通過C++生成ANSYS的APDL命令流文件,然后再編程將該文件傳送給ANSYS去計算,就可以實現了。

其中最關鍵的一步就是如何將輸入文件傳送給ANSYS呢?這就需要找到程序接口。在該文中,提供了兩個接口:

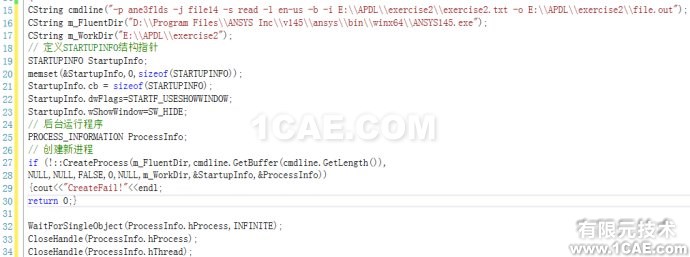

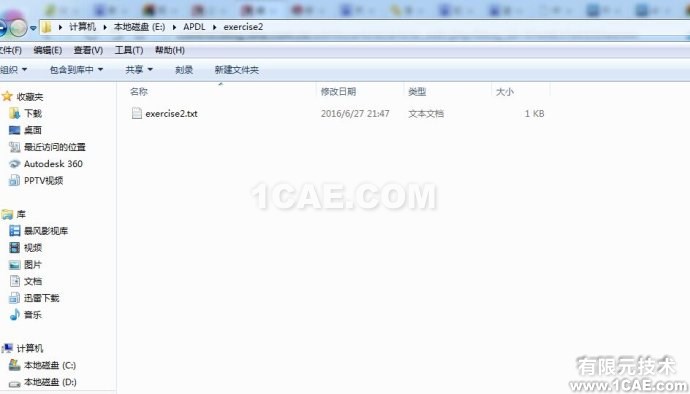

1、WinExec("D:\\Program Files\\ANSYS Inc\\v145\\ansys\\bin\\winx64\\ANSYS145.exe -p ane3flds -dir E:\\APDL\\exercise2 -j file14 -s read -l en-us -b -i E:\\APDL\\exercise2\\exercise2.txt -o E:\\APDL\\exercise2\\file.out",SW_HIDE);

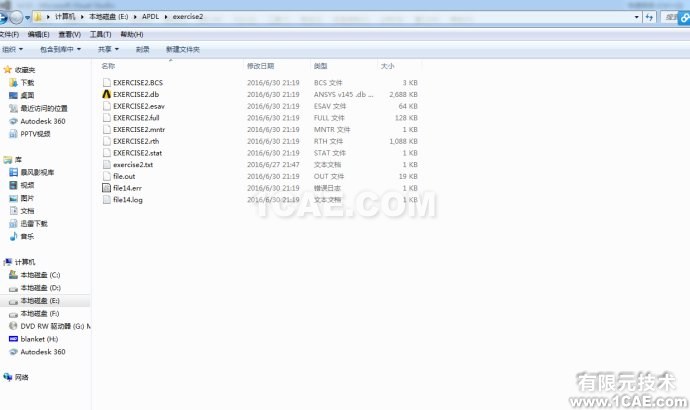

用到WinExec函數,需要指定ANSYS.exe的文件目錄,工作目錄,輸入文件的位置,輸出文件的位置。

其中:

1:-p表示指定license ane3flds表示指定的license為ANSYS Multiphisics

2:-j表示該任務的名稱

3:-s表示模式為read

4:-l表示語言環境

5:-b表示ANSYS的batch模式,即批處理模式
