ANSYS WORKBENCH與LS-DYNA的聯合仿真

2016-08-21  by:CAE仿真在線  來源:互聯網

ANSYS WORKBENCH是新一代的多物理場仿真平臺,而LS-DYNA是世界上最著名的通用顯式動力分析程序,尤其適合于仿真高速碰撞,爆炸和金屬成型等非線性動力沖擊問題。如何聯合二者進行進行瞬態動力學仿真呢?本文以一個理想油壺的跌落為例,來說明其操作方法。

總體上說,操作過程分為三步:

(1)在ANSYS WORKBENCH中為LS-DYNA準備輸入文件*.k

(2)使用ANSYS APDL PRODUCT LANCHER來調用LS-DYNA求解器求解。

(3)使用LS-PREPOST進行后處理。

下面詳細描述這三步。

(1)在ANSYS WORKBENCH中為LS-DYNA準備輸入文件*.k

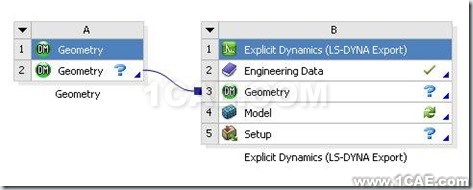

(1.1)在ANSYS WORKBENCH中創建項目流程圖

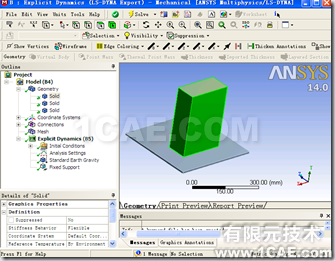

(1.2)雙擊geometry,在DesignModeler中創建油壺模型。該模型包括一個理想油壺,內面的潤滑油以及一個平板所表示的地面。

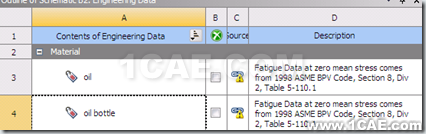

(1.3)在engineering data中設置各種材料屬性。

(1.4)雙擊model,進入到mechanical中。

(1.5)設置油壺,潤滑油以及地面的材料屬性。下面的例子是對于油的材料屬性的設置。

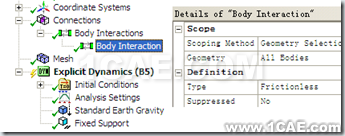

(1.6)創建所有的交互作用。

(1.7)劃分單元,形成有限元模型。

(1.8)設置邊界條件。

首先,固定地面。

其次,給整體施加重力。

(1.9)設置初始條件。給油壺和油同時施加一個初速度。

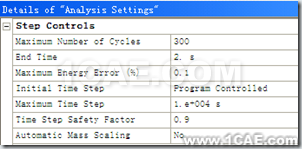

(1.10)設置計算時間。這里仿真2秒。

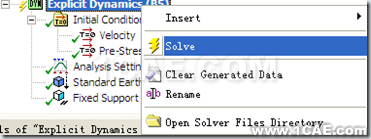

(1.11)生成k文件。

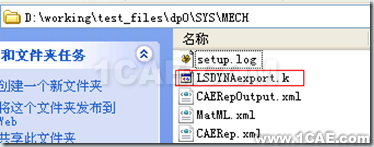

至此,準備工作結束。該k文件就在工作目錄下。

(2)使用ANSYS APDL PRODUCT LANCHER來調用LS-DYNA求解器求解。

(2.1)打開ansys apdl product lancher.

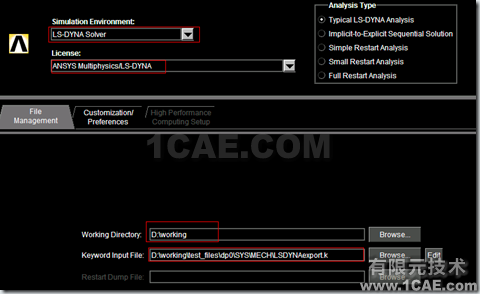

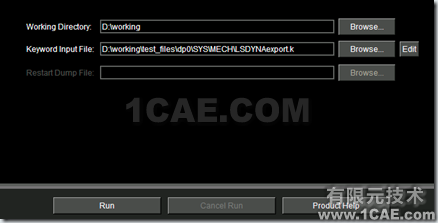

(2.2)設置求解器及求解文件

注意圖中紅色方框內部的設置。首先把仿真環境改變成LS-DYNA SOLVER,然后是許可改成ANSYS MULTIPHYSICS/LS-DYNA ,接著把工作目錄修改到當前目錄,再把關鍵字輸入文件修改成(1.11)步中生成的文件

(2.3)調用LS-DNYA求解器計算

單擊上述界面中的RUN按鈕即開始啟動LS-DYNA的計算。計算時間取決于問題本身的復雜程度,從幾十分鐘到幾個小時不等。

(3)使用LS-PREPOST進行后處理。

計算結束后,可以使用LS-PREPOST進行后處理。

該應用程序在ANSYS安裝目錄下面

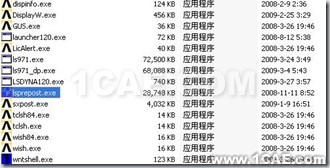

該文件夾下有一個exe文件

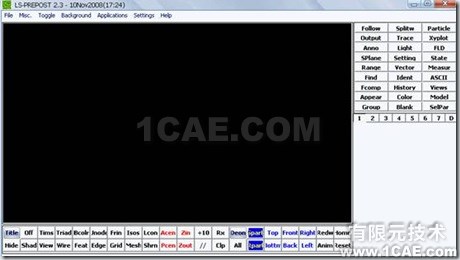

雙擊該文件,即打開其應用界面

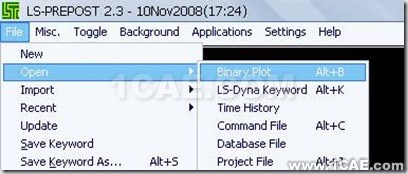

導入計算結果

即可進行后處理。
