如何在ANSYS WORKBENCH中設置一個加力面

2016-08-21  by:CAE仿真在線  來源:互聯網

我們知道,在ANSYS經典界面中,如果想在某個點上施加集中力,而該點在模型中又沒有對應的關鍵點,此時我們可以在經典界面中創建一個硬點,然后在硬點上施加集中力。

但是在ANSYS WORKBNCH中如何做到這一點呢?

在ANSYS WORKBENCH中,提供了一種專門方式來做這件事情,這就是IMPRINT FACE,它是在DM中創建,而在MECHANICAL中施加力,下面舉例來說明這種方法。

(1)創建項目示意圖。

創建一個靜力學分析。

(2)創建一個長方體。

進入DM,創建一個長方體。

(3)創建一個加力面。

現在準備在該長方體的上面某個地方,創建一個施加集中力的地方。

首先選擇該長方體的上表面創建一個平面。

接著在該面(plane4)上創建一個圓形,這需要使用繪制草圖的方式。

并使用尺寸約束對該圓形定位,并確定圓的半徑,如果是集中力,自然小一點為好。

其尺寸如下

最后使用拉伸的方式拉伸該草圖,但是要注意在拉伸的細節視圖中所進行的設置。

此處,操作是imprint faces,就像蓋印章一樣,在這里蓋一個面而已。

結果如下

現在該表面生成了一個加力面。

(4)劃分網格。

先讓ANSYS自己劃分網格。

仔細觀察我們剛創建的加力面。

可見,ANSYS在此圓處,用經典界面中處理硬點的方式創建了一個局部的圓,并對此進行了網格細分。

顯然,這個網格并不讓我們滿意,我們還是把該處網格分得更細一點。

加入一個局部細分后,結果如下

這個網格并不理想。有更好的方式可以把網格劃分得很漂亮,但是,這不是我們的的重點,所以,得過且過了。

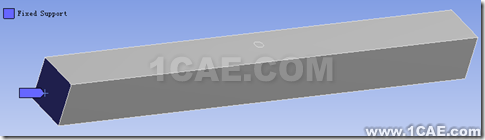

(5)施加固定邊界條件。

固定左端面

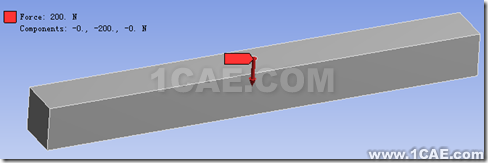

(6)在加力面上施加集中力。

(7)計算。

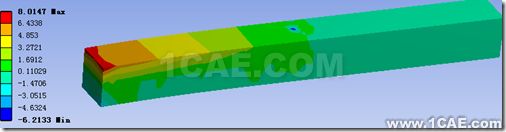

(8)后處理。

【評論】

對于空間實體而言,集中力很少只是施加在一個點上,一般都會有一個加力面。使用加力面的方式來施加集中力,不僅合理,而且方便。本文演示了使用加力面來施加集中力的方式,希望對大家有所幫助。
