【1】為什么要用免焊接連接器?

天線或射頻電路測試中,要實現信號在同軸和平面電路之間的切換,因此經常要用到同軸轉PCB的連接器。

根據工作頻段和平面電路的不同,同軸轉PCB的連接器很多類型,如下圖所示,有插針式(PCB打過孔焊接),有法蘭穿孔式(借助螺絲裝配),還有很多其它類型,這里就不一一列舉。

同軸轉PCB免焊接連接器（附119M產品資料和應用手冊）【轉發】ansys hfss圖片1

常見的SMA轉PCB接頭

一般來說,如果測試頻率不高,例如低于6GHz時,采用常規SMA轉PCB的連接器即可。但是隨著測試頻率的增加,同軸接頭的尺寸越來越小,導致基于焊接的轉換接頭使用不便。特別是在某些要求低損耗、高一致性以及可重復使用的應用場合(例如去嵌入夾具制作),基于焊接裝配的同軸轉PCB接頭不再適用,此時免焊接同軸轉PCB連接器閃亮登場。

同軸轉PCB免焊接連接器（附119M產品資料和應用手冊）【轉發】ansys hfss圖片2

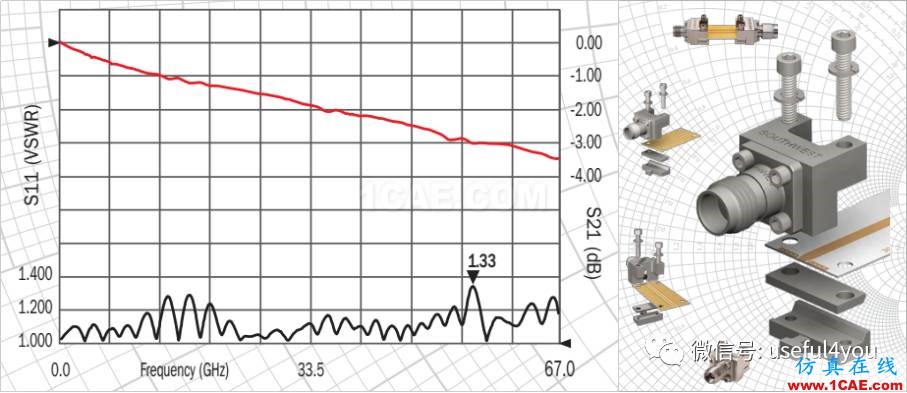

美國西南微波公司免焊接連接器產品及性能

基于精密的機械加工,免焊接連接器的同軸內芯與PCB信號線(微帶線或共面波導)能保持良好的電接觸(一般內芯表面鍍金),無需額外焊接或?qū)щ娬辰?/span>,給測試組裝帶來極大的方便,深受廣大微波工程師的喜愛,唯一的缺點就是價錢不菲。

【2】免焊接轉接器有哪些產品?

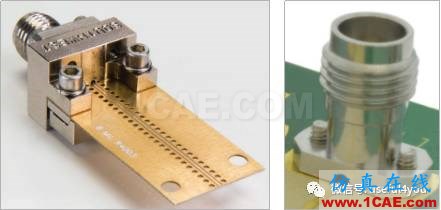

根據市場調研,發現現有免焊接連接器主要有兩類,如下圖所示,一是以美國西南微波公司(Southwest Microwave)為代表的免焊接接頭,這類接頭普遍采用同軸內芯與PCB電路平行壓結的方式饋電;一是以美國安費諾公司(Amphenol,2005年并購SV microwave)為代表的免焊接接頭,這類接頭普遍采用同軸內芯與PCB電路垂直壓結的方式饋電。

同軸轉PCB免焊接連接器（附119M產品資料和應用手冊）【轉發】ansys hfss圖片3

美國西南微波公司免焊接接頭產品及性能

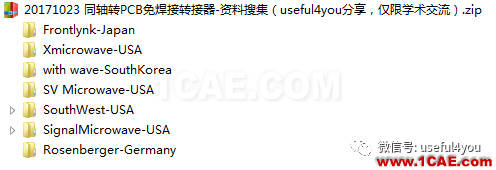

為方便大家比較,本人收集了七家知名微波公司的相關產品(資料見文末附件),他們分別是日本Frontlynk公司,德國的Rosenberger公司,韓國的with Wave公司,以及美國的Signal Microwave、SouthWest Microwave、SV Microwave(Amphenol收購)、Xmicrowave公司。相關產品的datasheet以及官方提供應用手冊都包含在內。

【3】如何正確使用免焊接轉接器?

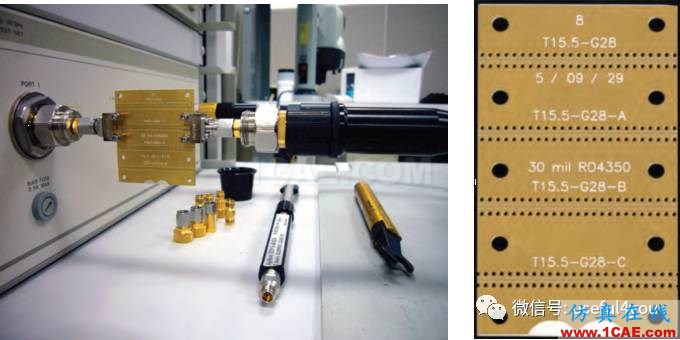

與低頻轉接頭不同,免焊接轉接器在高頻應用時大有講究,例如轉接器同軸內芯與PCB信號線接觸時最好保持同寬(或使用漸變過渡),PCB設計優先選擇共面波導等等,這里給大家強烈推薦美國西南微波公司的產品應用手冊,工程師給出了大量的仿真和實測結果,指導用戶如何選擇并優化設計PCB電路,例如Optimizing Test Boards for 50 GHz End Launch Connectors中對共面波導轉接開展了研究,研究了板厚、過孔間距等尺寸對轉接性能的影響,非常值得參考(應用手冊包含在文末附件當中)。
