怎么用頻譜儀測量微弱信號?以下我們會分為兩部分來為大家講解。

1. 怎么用頻譜儀測量微弱信號 – RBW篇

2. 怎么用頻譜儀測量微弱信號 – 輸入衰減器篇

怎么用頻譜儀測量微弱信號 – RBW篇

頻譜分析儀的主要用途之一是搜索和測量微弱電平信號。這種測量的最終限制是頻譜儀自身產生的噪聲。這些由各種電路元件的隨機電子運動產生的噪聲經過分析儀多級增益的放大最后作為噪聲信號出現在顯示屏上。

該噪聲在頻譜分析儀里通常稱為顯示平均噪聲電平 (Displayed Average Noise Level,DANL ),也俗稱為頻譜儀的底噪或者靈敏度。

雖然使用一些技術可以測量略微低于DANL 的信號,但是 DANL 始終限制著我們測量低電平信號的能力。事實上,如果一個輸入信號接近于DANL的話,頻譜儀對該信號的測量結果為DANL+2.1~2.2 dB。如下圖所示。

【干貨】怎么用頻譜儀測量微弱信號（附視頻講解）HFSS培訓課程圖片1

RBW,學名分辨率帶,一般指頻譜分析儀中頻濾波器的3 dB帶寬,是頻譜分析儀一個非常重要的測試參數。

RBW也會影響信噪比或靈敏度。這是因為頻譜儀自身產生的噪聲是隨機的并且在較寬頻率范圍內保持了恒定的幅度,因此,通過濾波器的總噪聲功率由濾波器的帶寬決定。

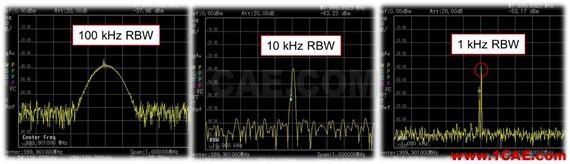

所以如果將分辨率帶寬改變 10 倍,顯示的噪聲電平會改變 10 dB,如下圖所示。

【干貨】怎么用頻譜儀測量微弱信號（附視頻講解）HFSS培訓課程圖片2

對于連續波(正弦波)信號,使用頻譜分析儀所提供的最小的分辨率帶寬將會獲得最佳信噪比或靈敏度2。但需要注意的是,降低分辨率帶寬會延長掃描時間。

具體內容,請觀看下面這個小視頻

怎么用頻譜儀測量微弱信號 – 輸入衰減器篇

這一篇我們談一談輸入衰減

【干貨】怎么用頻譜儀測量微弱信號（附視頻講解）HFSS培訓課程圖片3

作為頻譜分析儀的第一部分電路,輸入衰減器的作用是保證信號輸入到混頻器時處在合適的電平上,從而防止發生過載、增益壓縮和失真。

由于衰減器是頻譜儀的一種保護電路,所以它通常是基于參考電平值而自動設置,不過也能以 10 dB、5 dB、2 dB 甚至 1 dB 的步進來手動選擇衰減值。

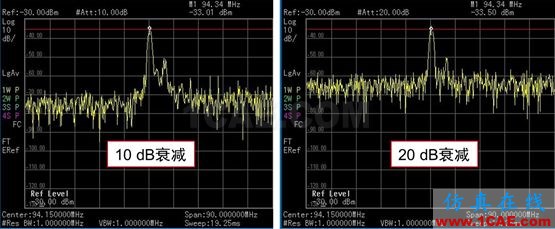

在頻譜分析儀中,內部的微處理器可以改變中頻增益從而補償輸入衰減器的變化。所以當改變輸入衰減器時,分析儀輸入的信號在顯示器上的位置并不改變,只是顯示的噪聲上下移動。這時參考電平保持不變。如下圖所示,當衰減從 10 dB 增加到 20 dB,DANL上升而信號電平保持不變。

【干貨】怎么用頻譜儀測量微弱信號（附視頻講解）HFSS培訓課程圖片4

最小的輸入衰減(0 dB)將會獲得最佳信噪比,但不幸的是此時的阻抗匹配也是最差的,因此最好盡量避免 0 dB 的設置。當被測信號遠大于噪聲電平時,可以設置為自動衰減。當信噪比較小 (一般 ≤ 7 dB) 時,我們需要使用較低的輸入衰減,以獲得更高的信噪比,避免因為噪聲功率和信號功率接近而導致偏高的測量誤差。

具體內容,請觀看下面這個小視頻
