隨著科技信息迅速發展,無線通信技術也在不斷進步。在過去的20多年里,無線通信技術層出不窮:

未來無線通信技術及測試方案 | 與你一同暢享高速無線互聯HFSS培訓的效果圖片1

這些技術一點點幫人們擺脫束縛的同時,也為社會帶來無盡的便利和福祉。時至今日,無線通信技術已經成為小伙伴們的“千里眼、順風耳”,讓我們在移動設備上能夠隨意地進行語音、數據、圖像、視頻等多媒體甚至網絡游戲以及無線互聯。可以說,今天的移動互聯網風口很大程度上就是移動通信技術進步所挖掘出來的。

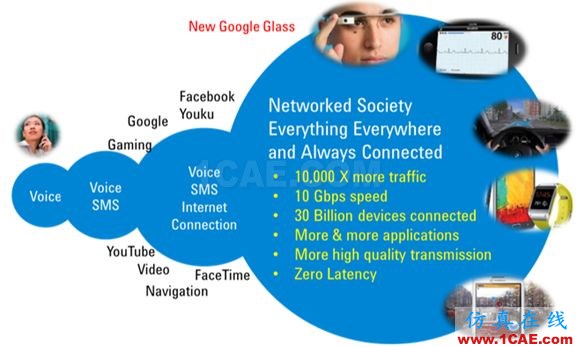

未來無線通信技術及測試方案 | 與你一同暢享高速無線互聯HFSS培訓的效果圖片2

然而即便如此,這個行業所云集的世界上最聰明的“攻城獅”小伙伴們?nèi)匀蛔?ku)孜不倦地鉆研著最頂尖的技術,追求著無線通信領域的終極目標——“更高、更快、更強”。而這里面,倍受期盼的還是來自一大一小兩張網:蜂窩網 & 無線局域網 下面我們將來一窺這兩張網的未來以及測試方案。

下一代蜂窩通信網絡

蜂窩通信網絡的出現,讓小伙伴們隨時隨地溝通的愿望得以實現。而移動4G的出現更是加速了互聯網的發展并徹底改變了我們的生活。作為下一代移動通信標準的5G更是希望提供優于4G的用戶體驗,也包含了在密集人群區域仍舊能保持一個高速的傳輸,以及低時延、高可靠性的通信。

ITU-R確定了5G的三大典型應用場景

︾

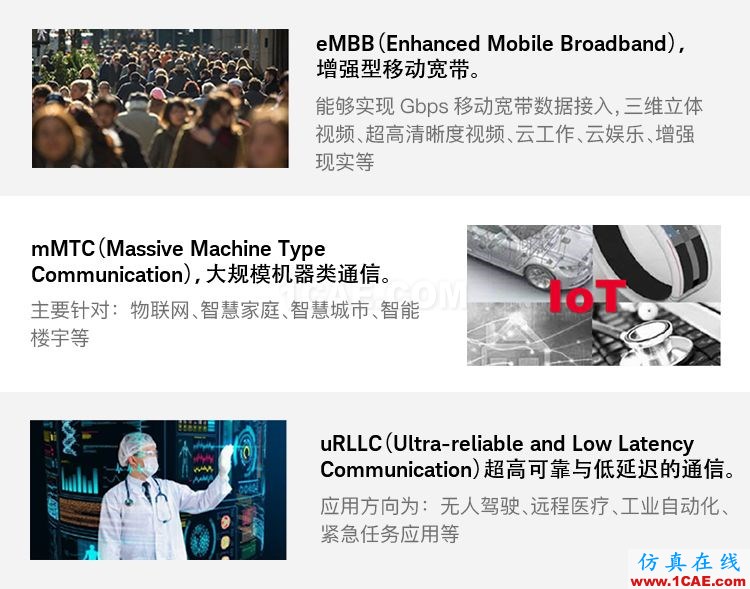

未來無線通信技術及測試方案 | 與你一同暢享高速無線互聯HFSS培訓的效果圖片3

經過一年多的討論,去年12月份5G標準迎來重要里程碑——5G NR(New Radio)首發版本正式凍結發布。5G 網絡將以 5G NR (New Radio)為基礎,為滿足未來十年及以后不斷擴展的全球連接需求而設計。

5G NR 技術旨在支持各種設備類型、服務和部署,并將充分利用各種可用頻段。毫無疑問,5G NR將同時支持射頻頻段和毫米波頻段。相比LTE單載波20MHz,5G新空口已經確定支持100~400MHz 的單子載波。意味著如果配合載波聚合,5G NR將可以支持超過1GHz的信號帶寬。

Keysight 5G測試臺的試驗結果顯示,原型系統具備10Gbps的數據吞吐能力。利用大規模天線陣列,5G進一步提高了頻譜利用率。然而由此帶來的多通道時間對齊和相位一致,對于發射機性能的影響至關重要;毫米波與大規模天線可謂天生絕配,卻也對測試出了大大的難題。此外測試中,天線校準此關必過以確保端口拉平,否則信號可能會跟你玩起“捉迷藏”。如果還要在OTA條件下測試,測試效率更是不容忽視。

對此Keysight可以提供完整的軟硬件測試解決方案,無論傳導還是OTA都能幫您輕松應對,讓您早早地測完回家。這套裝備包括:

? N9041B UXA——高頻寬帶矢量信號分析儀,頻率最高可以支持到110GHz。50GHz以下頻率,內置1GHz的分析帶寬,50GHz以上頻率,支持5GHz分析帶寬。

? M9383A——高頻寬帶信號發生器,支持最高頻率44GHz,可產生1GHz帶寬的矢量調制信號。全面覆蓋工信部所頒布的5G毫米波頻段24.25~27.5GHz, 37~42.5GHz。

? 89601B VSA 5G新空口信號分析軟件和Signal Studio 5G新空口矢量信號生成軟件

未來無線通信技術及測試方案 | 與你一同暢享高速無線互聯HFSS培訓的效果圖片4

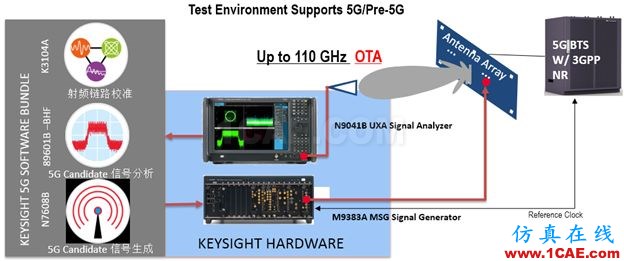

Keysight 5G Test Bed測試解決方案

一表在手,無問西東

想了解更多關于5G NR物理層的細節?

文后有來自Keysight 3GPP RAN1代表的干貨喲!

下一代無線局域網

看完蜂窩網,再來看看無線通信領域另一張“網”,即被譽為“21世紀最偉大發明”之一的WiFi。作為移動互聯網時代的馬斯洛需求層次理論的最底層——WiFi,其重要性不言而喻,而WiFi標準本身也非常爭氣,受指導于IEEE 802.11 標準,一直給大家提供廣泛的低成本的高速無線接入。正所謂:

WiFi技術在發展,局域連接不停滯。

正交頻分又多址,高階調制多用戶。

增強的802.11標準及實施呼之欲出: 802.11ad/ay和ax。802.11ad/ay直接工作在60GHz頻段,帶來更大的帶寬和數據吞吐量,而802.11ax通過使用OFDMA、最高達1024QAM調制、多用戶MIMO等增強2.4/5GHz頻段的PHY和 MAC層,這一切為大家?guī)砗芏嗍?Ce)用(Shi)驚(Tiao)喜(Zhan)。

例如在802.11ax測試中,相比802.11ac,有更嚴格的EVM要求、高階8x8 MIMO要求、空口測試高功率測出、上下行多用戶支持(OFDMA+MU-MIMO)等等;在802.11ad/ay測試中,有毫米波大帶寬、OTA測試、波束控制方向校準、以及60GHz路徑高衰減的挑戰。當同時存在蜂窩和WiFi的時候,如何針對數據業務進行優化,在產品發布前對WIFI與蜂窩通信的共存和干擾進行測試優化從而提供更為優秀的用戶體驗也變得越來越重要。

未來無線通信技術及測試方案 | 與你一同暢享高速無線互聯ansys hfss圖片5

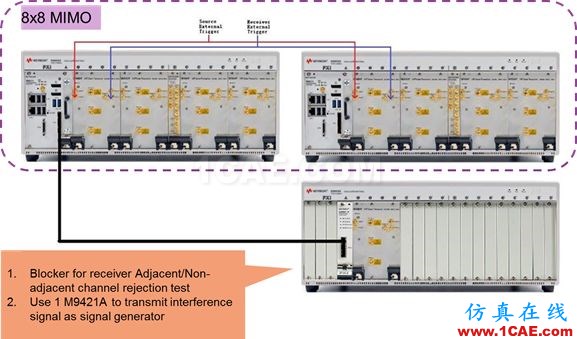

▲ 使用VXT搭建的802.11ax 8x8 MIMO測試場景

Keysight能夠提供WiFi特別是下一代無線局域網從研發到生產的完整測試方案,同時也涵蓋信令和非信令模式。正所謂:

技術帶來新挑戰,是德科技幫測試。

覆蓋研發與生產,信令模式也支持。

通信射頻前端

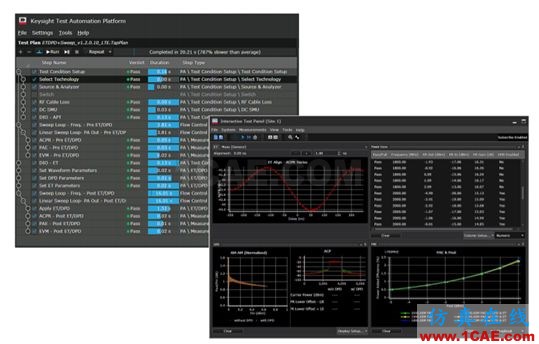

無論是“大網”還是“小網”,無線通信的信號強度,靈敏度和功耗都是一個設備最基本的衡量指標。這些指標和RF FEM (RF front-end module,射頻前端)及PA(Power Amplifier,功放)有很大的關系,在設備中,FEM和PA占的面積也越來越大。

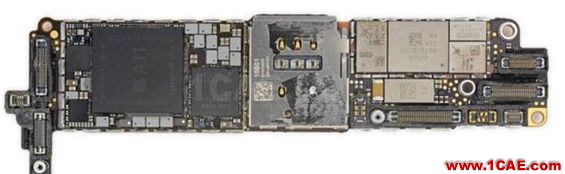

以iphone8為例,除了主板中非常顯眼的A11處理器,射頻前端和功放包括了1個 LTE Transceiver、1個WLAN/BT Transceiver、1個高頻LTE PA模組、1個低頻LTE PA 模組、1個四頻GSM PA模組、1個ET電路、2個射頻開關模組以及濾波器模組等等。
