技巧 | SpaceClaim與HFSS幾何參數雙向互動

2018-01-15  by:CAE仿真在線  來源:互聯網



鑒于越來越多的電氣工程師使用三維電磁場分析工具,本篇文章以Coaxial Adaptor參數優化分析為例,介紹在ANSYS Electronics Desktop 中如何實現SpaceClaim與ANSYS HFSS的幾何參數雙向互動。具體操作如下:


1.在SpaceClaim中打開或創建3D模型。

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS分析圖片1

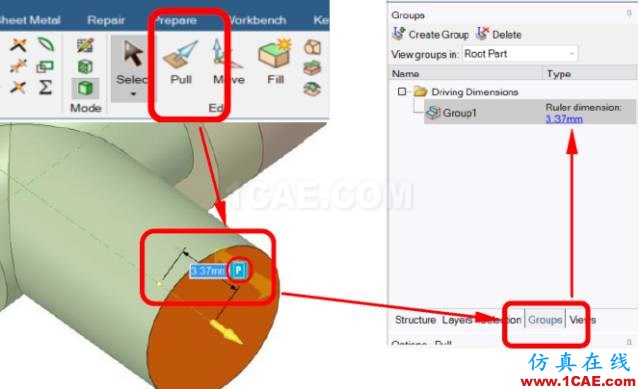

2.使用

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS分析圖片2
拉動工具、
技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS分析圖片3
移動工具,創建尺寸或位置參數。(詳見書中3.3.7參數化部分)

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS分析圖片4

3.保存為SpaceClaim格式.scdoc。

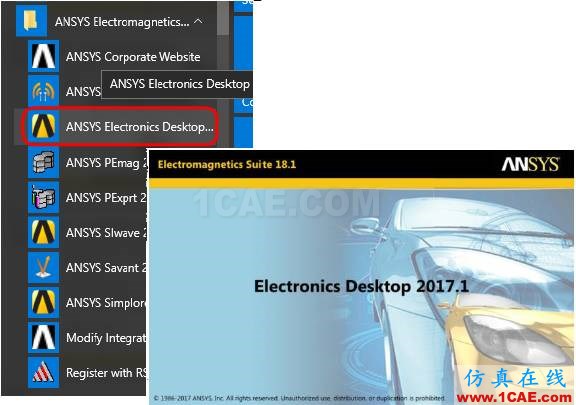

4.打開ANSYS Electronics Desktop。

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS分析圖片5

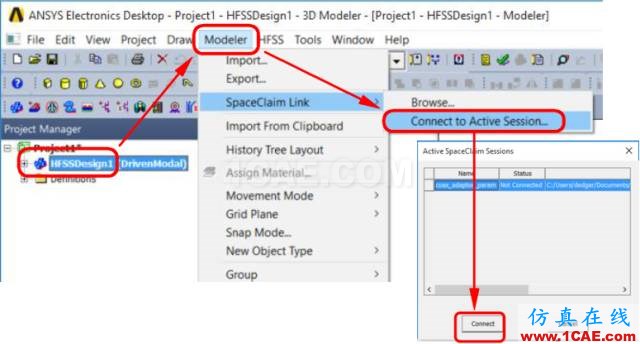

5.插入HFSS設計。


Modeler>SpaceClaim Link>Connect to Active Session>Connect。

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS分析圖片6

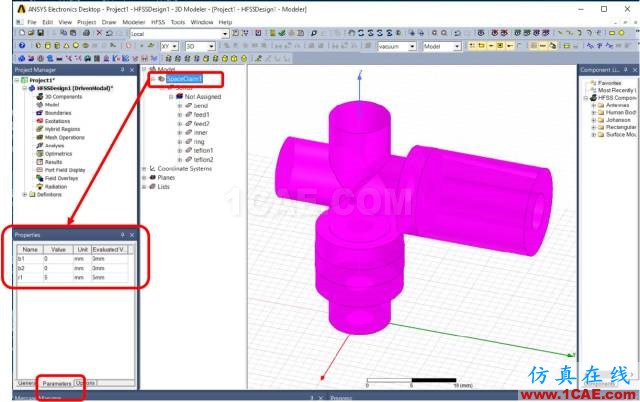

6.單擊Model結構樹中的SpaceClaim,查看參數導入情況。

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS圖片7

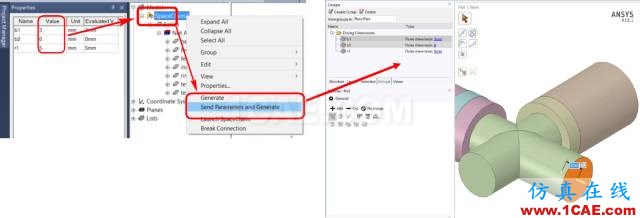

7.測試幾何雙向互動。在HFSS中編輯幾何參數值,需要執行如下操作,才能將幾何更新。

Geometry>鼠標右鍵單擊>Send Parameters and Generate。

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS圖片8

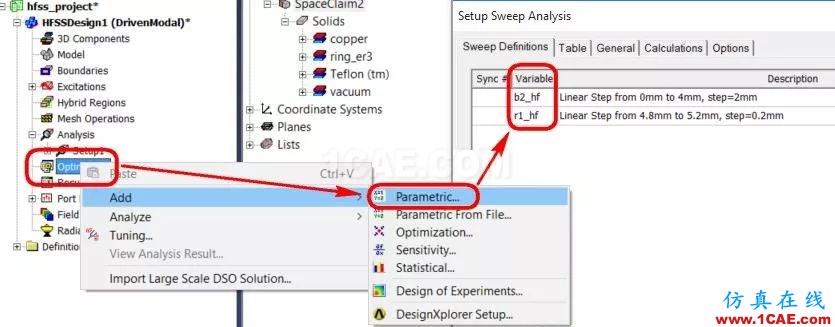

8.設置參數優化空間。

Optimetrics>鼠標右鍵單擊>Add>Parametric>Setup Sweep Analysis。

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS圖片9

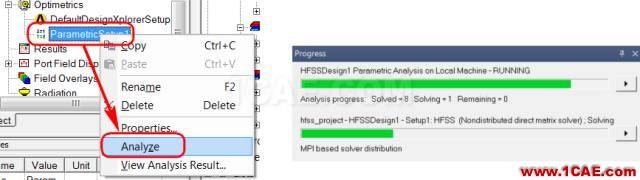

9.執行優化分析,幾何參數將自動更新。


Optimetrics>ParametricSetup>鼠標右鍵單擊>Analyze。

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS圖片10

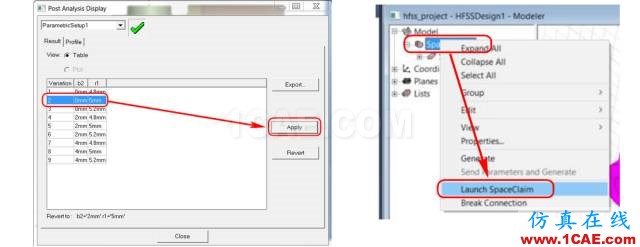

10.后處理時可以通過Post Analysis Display將已有的幾何參數值調出。也可以重新打開Spaceclaim。

Model>SpaceClaim>Lanuch SpaceClaim。

技巧 | SpaceClaim與HFSS幾何參數雙向互動HFSS圖片11


更多關于SpaceClaim的使用經驗和應用場景請參閱書籍《ANSYS SpaceClaim 直接建模指南與CAE前處理應用解析》。
