Q1. 如何確定我的波導能夠傳輸?shù)哪Ｊ?怎樣得到模式的截止頻率?能否只仿真高階模式?

HFSS具有只求解端口的功能。在HFSS求解設置中,選定“Ports Only”進行設置。如圖所示。要確定波導等傳輸線能夠傳輸?shù)哪Ｊ?可以在端口定義時,將端口的模式數設置到充分多,然后利用“Ports Only” 功能,配合插值掃頻算法進行求解,求解結束后,做出端口Zo或者Gamma的實部隨頻率變化的曲線,即可確定波導能夠傳輸?shù)哪Ｊ郊案鱾€(gè)模式的截止頻率。HFSS模式排列是按照截止頻率由低到高排列的,因此,為了確保求解的正確性,必須從低階模式開始求解,而不能只求解高階模式。

技巧 | HFSS 常見問題及解答ansys hfss圖片1

Q2. 微帶/帶狀線傳輸線是否一定要用帶厚度的三維模型?

不一定。通常情況下,帶線的厚度非常小,這時,用帶厚度的三維模型只會增加求解時間,而對求解結果基本沒有影響。對于耦合線,厚度是一個可能必須考慮的因素,如果金屬厚度小于耦合線間距的5倍,則推薦金屬帶線采用帶厚度的三維模型,否則,采用零厚度模型。

Q3. 威爾金森功分器中間有一個平衡電阻,如何在HFSS中仿真?

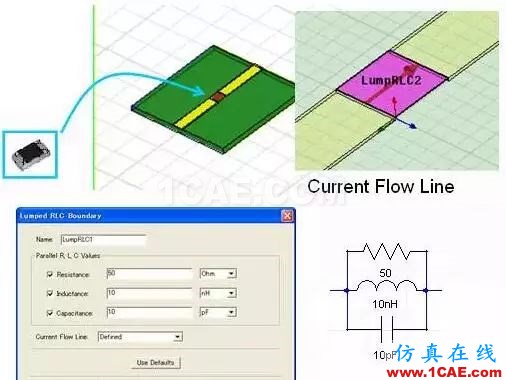

利用HFSS中的Lumped RLC邊界條件,它指的是電阻、電容和電感的并聯網絡。對于威爾金森功分器的具體應用來說,其做法是:利用畫圖工具在電阻所在位置作一個矩形或多邊形,將功分器的兩個臂連起來,然后選中它,在邊界條件中將其定義為 Lumped RLC邊界條件,在對話框中定義電流方向,這里,電流的方向應當從一個臂指向另一個臂。如圖所示。

技巧 | HFSS 常見問題及解答ansys hfss圖片2

Q4. HFSS能否仿真拋物面天線?

拋物面天線在HFSS中有若干種仿真方法,可以利用HFSS-IE的矩量法計算;或者采用將饋源在HFSS的有限元法求解器中計算,然后作為場源導入HFSS-IE中計算;也可以在HFSS中采用有限元和矩量法的混合算法-FEBI技術建立全共形IE輻射邊界進行計算;對于電大尺寸反射面,HFSS還可以提供FEM和PO的混合算法進行計算。具體操作可見ANSYS EM安裝路徑下:Examples\HFSS\Antennas\Dish_FEBI_IE_PO.pdf。
