場的反射【轉發】
2017-10-13 by:CAE仿真在線 來源:互聯網
來到了場的領域,我們要做的第一件事就是把我們的波形拆開,讓我們先來看看之前說過的測試點的問題。
為了將問題簡化,我們假定一個這樣的條件:

1.在拓撲上,源端完全匹配,末端全反射,理想的100Ω差分傳輸線。
2.傳輸的為我們之前模擬的DDR3信號,由三次諧波構成。
3.測試點位置離接收端距離為500mil。

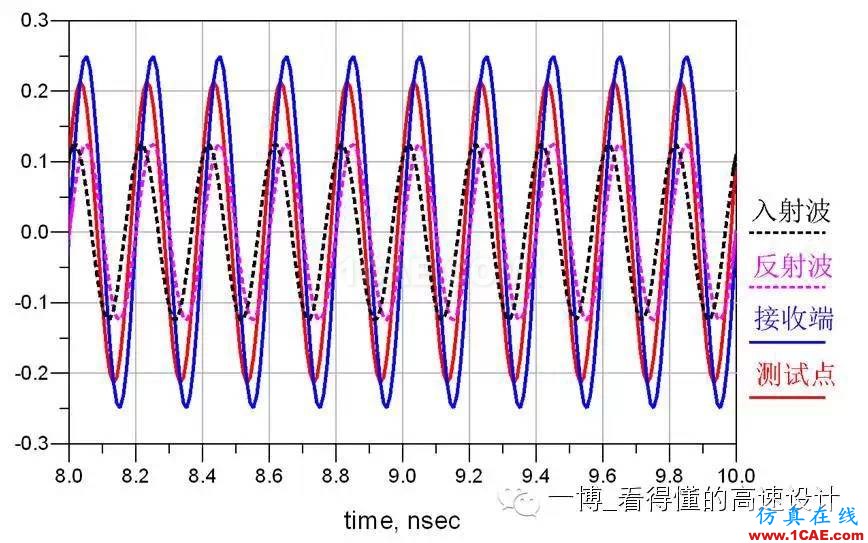

好的,現在開始讓我們分析,首先,如同大家在之前文章中看到的,我們接收端信號與測試點信號的區別是這樣的:

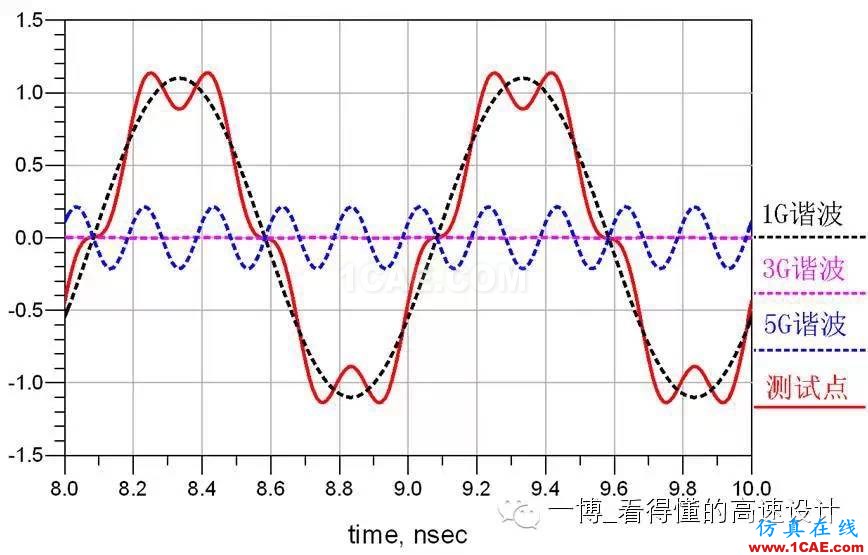

讓我們看看1GHz諧波發生了什么:

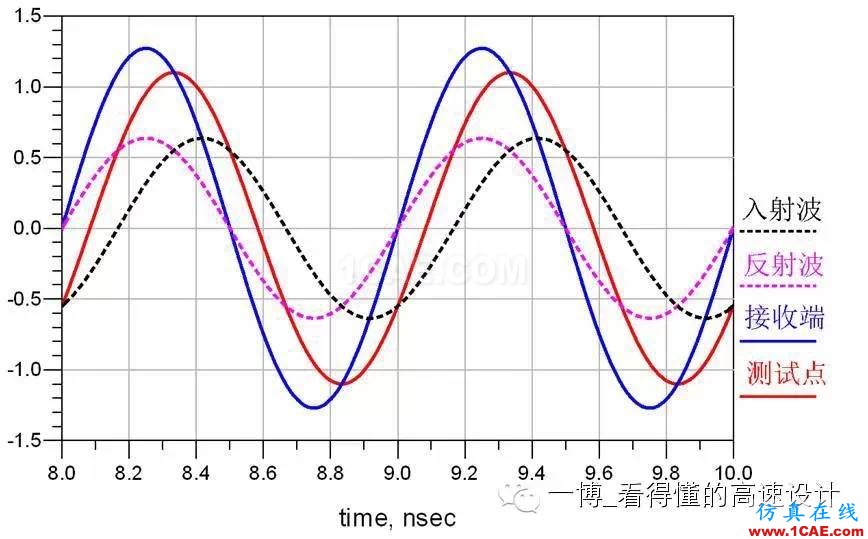

測試點測到的是兩個信號疊加的波形,一個是入射信號,一個反射波。反射波與入射波幅值相等(末端全反射);走過的路程比入射波多1000mil(一來一回),也就是六分之一波長;兩個信號的相位差也就是60。
這樣,我們就看到了1GHz的諧波在接收端時藍色的波形,在測試點處為紅色的波形,幅值衰減,相位超前。
再看看3GHz的諧波:

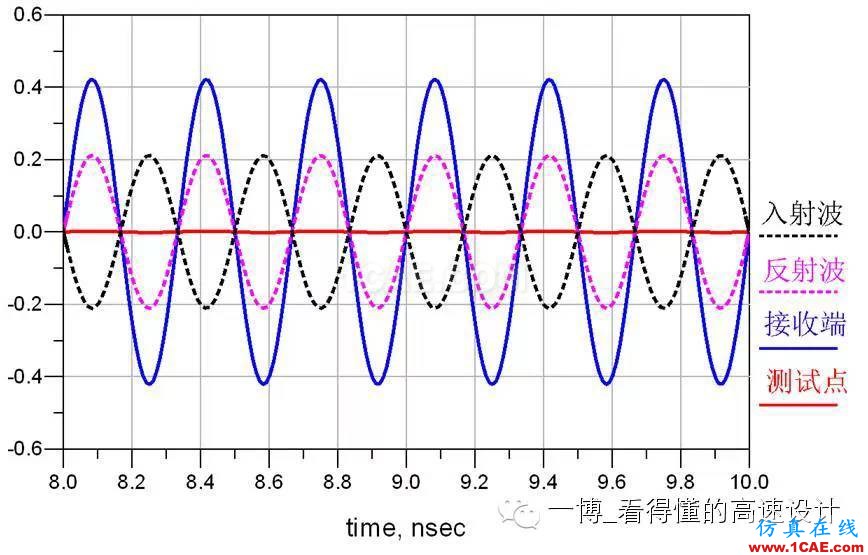

同樣的1000mil,對于3GHz來說就是半波長,相位差180°,這樣我們就發現在測試點處3GHz的頻率分量基本上就衰減完了。
再來看看5GHz的諧波:

相位差300°,于是看到測試點的波形衰減,相位滯后。
將在測試點的三個頻率分量的疊加再疊加起來之后:

不知道大家對于這樣的分析方法是感覺如何,是覺得把東西變復雜了還是變簡單了呢?怎么想沒有關系,下一篇中高速先生會將這樣的方法再拓展,相信你會愛上這個方法的。

原作者及出處——一博科技“高速先生” 作者: 陳德恒
