高速串行協議之SFP+

2017-10-12 by:CAE仿真在線來源:互聯網

在前面的高速先生帶你看協議之10Gbps標準組織里有介紹過,大家可以再了解下:

【高速先生帶你看協議之10Gbps標準組織】

今天的主角就是SFF8431下面的SFP+信號,它是目前10GBd光模塊用得比較多的一種信號協議,最高速率可以支持到11.1GBd。此外它還可以遵守如下一些信號協議。

表1SFP+ Standard Compliance

SFP+主要分Host和Module,也即主控板與光模塊。首先阻抗標準還是一樣,差分阻抗100±10%ohm,另外協議里面的定義主要如下:

我們要看的主要是B(B')和C(C')的位置即可,也就是Host到光模塊連接器的位置。

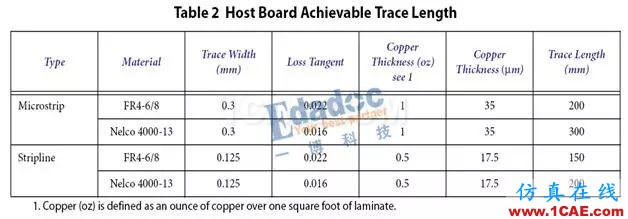

而關于Host主板上的線長要求,協議也給出了一個大致的參考,如下所示:

需要看清楚條件,上面對線寬和銅厚有說明的情況下,如果用普通的FR4材料,微帶線通?？梢宰?inch,帶狀線6inch,而用中損耗的板材,微帶線通?？梢宰?2inch,帶狀線8inch(規則只是提供參考,具體問題具體分析)。

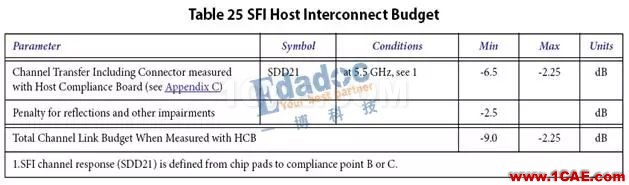

那么到底需要怎么具體分析呢,那就是通過仿真來看通道是否符合損耗要求,損耗的參考標準如下:

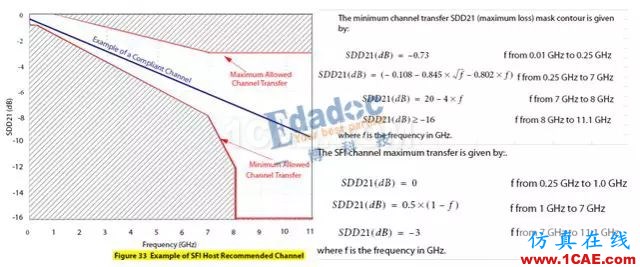

插損曲線:

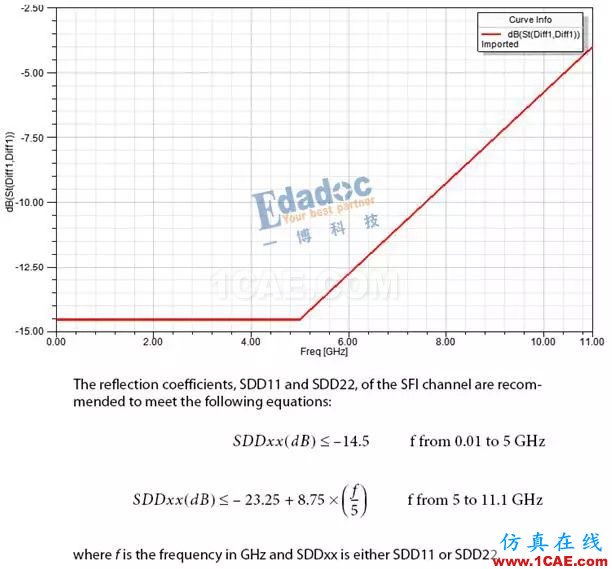

回損曲線:

只要Host通道滿足上面的插損及回損要求,那么就沒有太大的問題了。

問題來了

既然SFP+有損耗要求,是不是Host板越短越好,為什么?
