阻抗控制與層疊設計的幾個層次看看你在哪一層

說起阻抗控制,很多人都是一臉的輕描淡寫:這么簡單,我剛?cè)胄芯蜁?。在深入了解行業在設計中進行阻抗控制的方法之后,我總結了4個層次。

第0層次不進行阻抗控制。也分兩種,一種是設計不屬于高速范疇,不需要控制阻抗;一種是到了高速范疇,卻不知道需要控制阻抗,導致設計出問題。之前的話題有提過現在的一個設計趨勢是低頻的電路,呈現高速的問題,也會導致部分設計工程師忽略了阻抗控制。

第1層次提供阻抗要求,讓工廠來進行層疊設計。到了這一層次,設計工程師具備了高速電路的知識,也知道了阻抗控制的必要性。但是覺得自己計算阻抗和層疊比較繁瑣,并且就算設計階段做了阻抗計算,反正到板廠還是要調整的。所以就偷懶,只提供如下圖(1)所示的阻抗需求表,然后依賴板廠來做層疊設計。

阻抗控制與層疊設計的幾個層次【轉發】HFSS培訓的效果圖片1

圖1、阻抗需求表

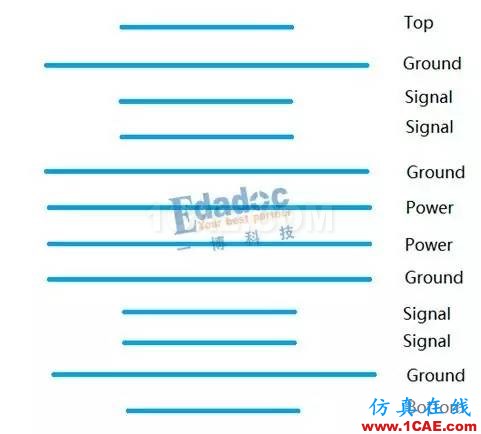

這樣做的缺點是放棄了層疊設計。有的工程師會反對說,我的設計文件本來就有層疊信息哈,板廠不可能把我的層疊順序搞反的。如圖(2),這是一個12層板的層疊,確實板廠會按照這個順序來進行層疊,不會搞錯。

(至于為什么疊出雙帶線走線以及4個平面層連在一起,我們會在后面的12層板疊層詳解章節進行討論)

阻抗控制與層疊設計的幾個層次【轉發】HFSS培訓的效果圖片2

圖2、 12層板層疊示意

圖2所示的層疊方案,其實有很多需要注意的細節,比如:雙帶線結構的Signal層需要拉大距離,中間連續4個平面層,也要拉大兩個Power層之間的距離,減小Ground到Power的距離,等等。這些細節沒有控制好,就像第一章說的,產品的“先天”質量就存在問題,需要后面花費更多的時間和成本來進行改進。

所以:板廠只是板廠,他們會幫著控制阻抗,但是層疊是設計工程師自己的事情,需要重視!

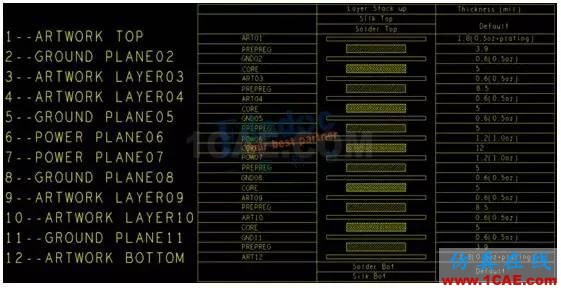

第2層次,同時提供阻抗要求和層疊設計表格,如圖(3)所示:(阻抗表同圖1)

阻抗控制與層疊設計的幾個層次【轉發】HFSS培訓的效果圖片3

圖2、層疊設計表格

在提供圖1的阻抗表的同時,提供詳細的層疊設計表格,指明層疊順序的同時,把各層的大致厚度都標注出來。板廠雖然最后一定會調整,但是會在我們指定范圍之內做微調。

達到這個層次,需要設計工程師對板廠的加工流程,板材的大致特性及數據有一定的了解。順便說一下,一博科技的PCB設計工程師,提交Gerber的時候,都會同時提供阻抗表與層疊表。我們從入職開始,就持續的培訓阻抗控制技巧,參觀PCB制板廠,了解加工流程。

問題來了~

我開始不是說阻抗控制設計,有4個層次嗎。就算加上第0層次,上面也只講了3個呀,那最后一個層次是什么?
