案例分享之DDR拓?fù)浣Y(jié)構的選擇

2017-10-15 by:CAE仿真在線來源:互聯網

DDR的拓?fù)浣Y(jié)構選擇也是一個老生常談的話題了,從最初只能采用T拓?fù)涞街С肿x寫平衡的Fly-by拓?fù)?設計似乎變得越來越簡單了。大家來看這樣一種情況,一個驅動拖動兩片DDR顆粒,芯片支持讀寫平衡,您一般會選擇什么拓?fù)浣Y(jié)構呢?我想,這個應該和個人的設計習慣有關,或者選擇T拓?fù)?或者選擇Fly-by,沒有標準答案。但是作者最近遇到的一個項目,一個主控拖動兩個DDR顆粒,采用Fly-by結構,信號質量就不穩定,小批量量產總有幾塊板子DDR不能正常工作,仿真發現DDR信號質量并不是很理想,修改拓?fù)浣Y(jié)構后,DDR運行變得穩定,具體什么情況呢?

該主板上有一塊FPGA和一塊DSP,FPGA驅動的DDR3沒有問題,但是DSP驅動的DDR不穩定,我們仔細進行了查板工作,該主板上DSP與FPGA都是采用Fly-by拓?fù)浣Y(jié)構,DDR顆粒也都支持讀寫平衡,如下圖1所示,從布線上來看,設計并無不妥。

案例分享之DDR拓?fù)浣Y(jié)構的選擇ansys培訓課程圖片1

圖1 Fly-by 拓?fù)渥呔€

FPGA和DSP作為驅動時,仿真發現,兩者的波形還是存在較大差異的,如下圖所示:

案例分享之DDR拓?fù)浣Y(jié)構的選擇ansys培訓課程圖片2

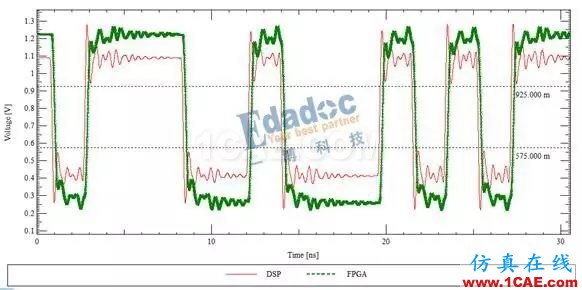

圖2 DSP與FPGA波形對比

由圖2可知,該主板上FPGA的驅動能力明顯好于DSP,DSP不僅驅動能力比較弱而且信號的過沖還很嚴重,信號的裕量非常的小。

怎樣去改善信號質量呢?芯片的驅動能力是有限的,沒有太大調整空間,但既然選擇了這款芯片,也不能輕易的改變,只能從布線上作調整,希望可以提高信號裕量,于是,作者想到了使用T拓?fù)浣Y(jié)構,修改后的拓?fù)浣Y(jié)構如下圖3所示:

案例分享之DDR拓?fù)浣Y(jié)構的選擇ansys培訓課程圖片3

圖3 T拓?fù)渥呔€

經過仿真分析,將Fly-by拓?fù)渥兂蒚拓?fù)渲?信號質量明顯好了很多,如下圖所示,紅色波形代表的是采用Fly-by拓?fù)鋾r信號的波形,綠色波形代表的是采用T拓?fù)鋾r,仿真得到的波形。相比于采用Fly-by拓?fù)?T拓?fù)涞玫降牟ㄐ芜^沖更小。

案例分享之DDR拓?fù)浣Y(jié)構的選擇ansys培訓的效果圖片4

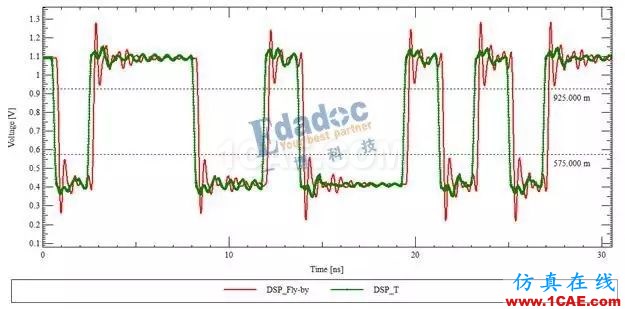

圖4 T拓?fù)渑cFly-by拓?fù)渥呔€對比

修改拓?fù)浣Y(jié)構,實際打板,再次小批量量產,該主板DSP驅動DDR不穩定的現象沒有了。

看來在顆粒數目比較小的情況下,T拓?fù)溥€是具有一定的優勢的,因?yàn)門拓?fù)涫峭耆珜ΨQ的,在完全等臂分支的情況下,兩個接收端感受到的反射也是一樣的,可以相互抵消一部分,從而抑制信號過沖。

總結:

(1) DDR的拓?fù)浣Y(jié)構選擇還要考慮芯片的驅動能力,同樣的拓?fù)浣Y(jié)構,不同的芯片驅動得到不同的信號質量,所以拓?fù)浣Y(jié)構的設計也不是一勞永逸的,最好做一下仿真驗證,評估設計風險。

(2) 顆粒比較少情況(少于4片),建議使用T拓?fù)?相對于Fly-by,T拓?fù)鋾剐盘柕倪^沖更小,信號質量更穩定。
