搜索高速串行協議之100GBASE-KR4
2017-10-12 by:CAE仿真在線 來源:互聯網
記得在介紹10GBASE-KR的時候問到了通道的定義,在問題解答的時候順便用100GBASE-KR4從側面來印證了一些想法,大家可以再回顧一下。
是的,100GBASE-KR4確實對通道定義得比較清晰,包含了除發送和接收芯片以外的一切就是通道,如下圖所示。
這個協議里面的通道要求就沒有那么復雜了,主要有IL、RL和COM,主要介紹如下。

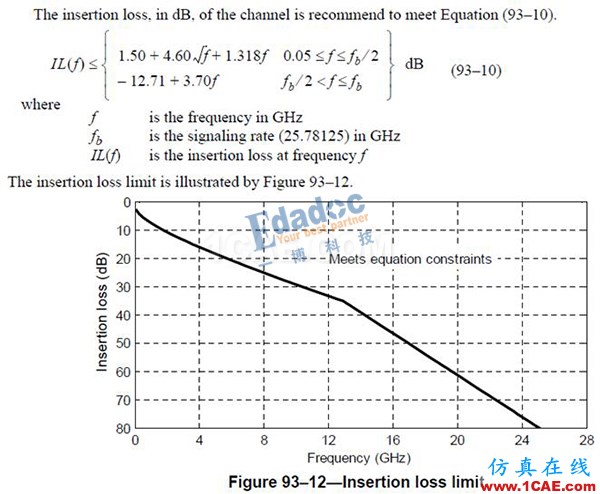

插損要求,在12.9GHz不超過35dB。
回損要求,約7GHz前不低于12dB。

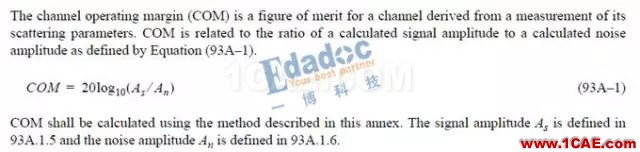

COM要求:COM即Channel Operating Margin的簡稱,定義的是通道的整個操作裕量,需要滿足大于等于4dB即可。公式比較復雜,作為不是學霸的我來說還是比較難理解的,學霸可以好好看看,下面只是一個總的公式,后面一大堆的就不介紹了,主要是看不懂(?)。
轉自高速先生 周偉 | 文
問題來了
除了插損回損指標,100GBASE-KR4協議里面居然沒有串擾等指標,為什么?
