特征阻抗、VSWR和反射系數的那點事！

2017-08-11 by:CAE仿真在線來源:互聯網

在學習射頻和微波的基本原理過程中,也許沒有比理解特性阻抗的概念更為重要了。當我們?cè)谡務?/span>50歐姆或75歐姆電纜時,其實我們是在說電纜的特征阻抗為50歐姆,75歐姆等等。也許您還記得,在關于特性阻抗常見的介紹里,總是成片的數學公式和各種參數,以及幾句聊勝于無的文字介紹,實在令人沮喪。于是本文,我們嘗試用一種更為直觀的方式來做一下闡釋。

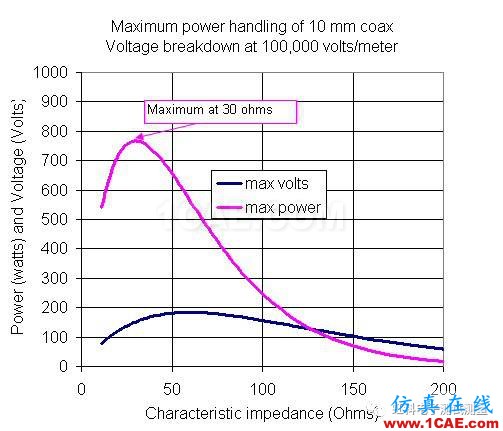

首先我們要明確,在今天的RF /微波系統中使用50歐姆或者75歐姆是人為的選擇。其實比如說像43歐姆或者其他數值的阻抗也是可以的,但考慮到實際同軸電纜的物理尺寸,這個范圍被限制在20至200歐姆以內。對于傳輸線而言,盡可能低的損耗和高的功率容量自然是我們期待的,從下圖我們可以看出,考慮到方便計算,損耗和功率容量等等因素之后,50歐姆確實是最完美的折中了(針對空氣介質)。至于75歐姆,則常見于不需要大功率傳輸?shù)那闆r,例如有線電視線纜。

特征阻抗、VSWR和反射系數的那點事！ansys hfss圖片1

特征阻抗、VSWR和反射系數的那點事！HFSS結果圖片2

圖1

但有一點要提醒的是特性阻抗的概念其實很廣,包括所有的同軸線,印制電路板傳輸線、微帶、帶狀線、雙引線和雙絞線。如果您自己設計PCB的傳輸線的話,您可以選擇自己需要的值,而不必非得是50或者75歐姆。甚至自由空間本身也具有阻抗特性,在自由空間和其他無界介質的情況下,該阻抗我們稱為固有阻抗。

使用50歐姆同軸電纜的一個實驗

如果有人拿著一根1000英尺長的電纜對你說“這是50歐姆阻抗的電纜,好好用吧”,然后你決定拿著歐姆表來驗證一下是否真的如此。你將歐姆表的兩根引線分別連到電纜的內導體和外導體,而線纜的尾端保持著開路,你會驚訝地看到它讀到接近無限阻抗!然后你再把尾端處的內外導體短接,然后從這一頭的開口端再測,現在讀數變成接近零歐姆了,怎么會這樣!然后你趕緊安慰自己‘不要慌,其實它真的應該是50歐姆的……’

您的儀表沒有告訴您電纜為50歐姆的原因是它無法讀取瞬時電壓/電流比(V = IR)。其實普通的歐姆表具有非常高的內阻,歐姆表中的任何電容將與內部電阻結合會形成非常大的時間常數。這種大的時間常數使得這種類型的儀器不可能快速響應,以便在連接歐姆表導線的那一刻“看到”在同軸線上引入的高速脈沖。

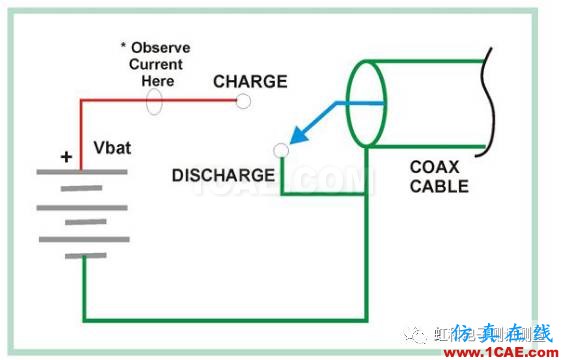

所以我們不能使用常規的歐姆表測試方法來進行測試,于是我們將采用圖2的電路方案。該電路允許我們通過切換開關來產生電流脈沖。星號表示希望觀察和測量當前的位置。

特征阻抗、VSWR和反射系數的那點事！HFSS結果圖片3

圖2

我們將假設開關已經處于放電位置很長時間,確保同軸電纜上不存在電壓。現在,如果我們將開關轉到CHARGE(充電),會發生什么?此時開關將電池(+)連接到同軸電纜的中心內導體,它開始對該同軸電纜進行充電,類似于對電容器充電。然后,我們可以通過將中心導體短路到屏蔽線、關閉電池或切換開關到放電位置來放電。

這樣,通過操作圖2的簡單開關,我們可以在同軸電纜上引入電流“脈沖”。如果您在開關首次連接到CHARGE(充電)時測量中心導線中的電流,您將看到將達到最大值Imax = Vbat / Zo的電流脈沖,其中Zo是同軸電纜的特性阻抗,Vbat是電池電壓。有時,特性阻抗也稱為同軸電纜的浪涌阻抗。

那究竟是同軸電纜的什么特性對浪涌電流形成如上式的約束關系,換句話說為什么同軸電纜不能‘立即’充電?為了回答這個問題,我們來對比一下一個理想電容器的充電方式和按照?qǐng)D1連接開關電路的同軸電纜。

理論上,如果把一個理想電容和一個同樣理想的電源相連,在那一刻的瞬時電流將會無窮大,電容器將立即完成充電。當然這里的假設是理想電容器在電流路徑中具有零電阻和零電感,并且物理長度被視為零,這樣電流脈沖不會在空間中傳播。而我們實際的同軸線纜有單位長度的電阻分量和電感分量,并具有物理長度,這些因素都導致浪涌電流產生遲滯。

無限長度同軸電纜的等效電路

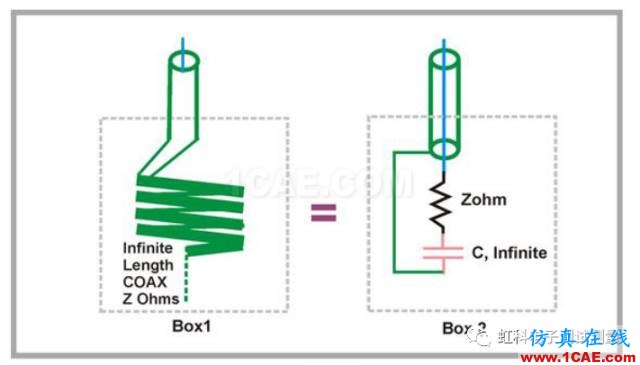

從上述討論中,我們可以構建一個理想的電路,如圖3。理想情況下,這里我們認為同軸電纜是無損的,電阻和電容也是理想的,沒有寄生的電感,電容和電阻分量。黑盒1中包含無限長度的同軸電纜,另一個黑盒中是一小段同軸電纜,電纜尾部的內部導體和外部屏蔽層之間連接有串聯RC網絡。串聯電阻R等于同軸電纜特性阻抗Z歐姆,串聯電容無限大。在我們使用歐姆表,電壓表,示波器,時域反射計,網絡分析儀等等儀器之后,可以看出測量結果沒有差異,我們得出結論,兩個黑箱含相同的物理電路或電纜長度。

特征阻抗、VSWR和反射系數的那點事！HFSS結果圖片4

圖3

測量同軸電纜阻抗的其他方法

浪涌電流法并不是測量同軸電纜特性阻抗的通常方法,但它確實可行,并具有直觀的吸引力。另一種方法則是測量其每單位長度的電感和電容; L除以C之后的的平方根將以歐姆(不是法拉或亨利)為單位。

為什么不同的電纜具有不同的特性阻抗呢?就是因?yàn)?/span>每單位長度具有不同的電容和電感。對于同軸電纜,這將由內/外導體比和同軸電纜導體之間材料的介電常數決定,對于微帶線,主要是由PCB板的傳輸線寬度,介電常數和PC板的厚度決定。

VSWR,告訴我們離理想阻抗究竟還有多遠

也許現在您了解了“50歐姆”電纜的意義,甚至您現在希望在所有的布線,連接和設備中都力求“完美的50歐姆”了,可是實際上沒有同軸電纜,連接器,放大器等等都正好是50歐姆。所以我們需要一種參數能告訴我們究竟離50歐姆有多遠。最常見的方式是VSWR(電壓駐波比),一個聽起來有點復雜的名字。我們希望通過掌握VSWR的概念能更加合理的理解我們的阻抗和理想值的接近程度,它的概念適用于任何特性阻抗,50歐姆或其他。

同軸電纜和50MHz正弦波發生器

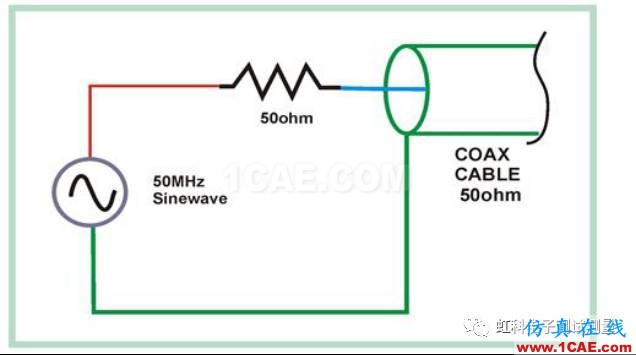

讓我們來看一個VSWR的例子,我們?nèi)∫欢?/span>20英尺長的50歐姆同軸線纜,將其一端按照?qǐng)D4所示連接起來,和圖2相比,開關和電池已被50歐姆電阻和產生正弦波的信號源代替。我們這里假定信號源是理想的,內阻為“50歐姆”,也就是沒有寄生電感或電容元件分量。同軸線另一端保持開路,正弦波源頻率設置為50 MHz。雖然這里任何頻率都可以,但是50 MHz是測試大多數同軸電纜的不錯頻點。

當我們接通信號源,正弦波開始向電纜的開路端“傳播”,就像我們之前的脈沖一樣。當正弦波到達電纜的末端時,它被完全“反射”回來,并朝著信號發生器傳輸,一旦回到發生器之后,就會在50歐姆的內阻作用下變成熱量,這也許聽起來有點荒唐,但卻是事實。

舉個例子,當海浪撞到垂直的海墻時,會發生類似的現象。當波浪進來,撞到墻上,出現一個新的浪潮,返回大海。如果是沖上一個很好的漸變海灘,海浪逐漸消失,很少或甚至沒有反射的海浪波紋。你可以說,一個漸變的海灘和大海一樣,具有典型海浪波的特征阻抗。

特征阻抗、VSWR和反射系數的那點事！HFSS結果圖片5

圖4

現在我們重復同樣的實驗,只是末端的開路換成短路,這次我們?cè)僖淮慰吹秸也ū蝗瓷浠貋聿⒈话l(fā)生器50歐姆的內阻所消耗,和之前開路的情況不同的是,這次的信號有180度的反轉。

所以當同軸線開路或者短路,我們的正弦波都會被全反射回來,我們定義這種情況下VSWR為無窮大:1。現在我們?cè)谕S線末端連接一個理想的50歐姆電阻,相當于同軸線以其自身的特性阻抗結束,我們所施加的正弦波也會因此在這個末端被消散,也就是零反射。就像是我們欺騙了這個正弦波,它以為在它面前的依然是無窮長的線纜……至此,其實我們?cè)僖淮悟?yàn)證了圖3中第二個黑箱中的等效電路。而這種終端完美匹配、無反射的情況,我們定義為最低的VSWR,寫作1:1.

反射系數,回波損耗和匹配損失

另一個緊密相關的參數是反射系數。這個參量是一個矢量,不僅記錄了反射波的大小,還記錄了相對于波源的相位變化。而VSWR是一個標量,僅測量幅度。我們是可以通過反射系數計算出VSWR的(見下文)。表1還可顯示反射損失和不匹配損失?；夭〒p耗(RL)用來表示有多少功率從負載或終端反射回來了,若是端接或負載越接近“理想”的同軸線特性阻抗,反射功率則越低。我們以入射功率為參考基準,所以RL可以用dB的關系來表示,因?yàn)槭欠瓷?通常為負值。如果RL已知,我們就可以計算出VSWR。如果RL 低于-15dB,我們就認為這是完全可以接受的。

不匹配損耗(ML)表示當信號(正弦波)穿過特性阻抗遇到明顯變化時,功率損失多少。畢竟對于一個系統而言,不可能所有的接頭還有接觸都是完美的。回到現實世界,我們已經知道,沒有完美的末端匹配,也沒有完美的50歐姆電阻。我們來看看當我們?cè)?0歐姆的同軸電纜連接真實世界的終端匹配時,會發生什么,一點點輕微的偏差還是更多?

將75歐姆終端阻抗連接到50Ω電纜

首先75歐姆還是相當接近50歐姆的,如果你使用下表中的公式來計算的話,VSWR=1.5:1,有一些波被反射回來了,但還不算太多。事實上1.5:1的VSWR算是一個非常不錯的指標了,如果您計算反射功率,足足比輸入功率小了14dB!許多商用獨立RF放大器(MMIC)也是勉強達這個指標到或者更差,而這些產品都被廠商宣稱是50歐姆系統部件!所以我們希望您能對50歐姆的具體應用更加寬容一些,下面這個實例講述的就是我們?cè)诓煌耆凑仗匦宰杩雇昝榔ヅ湓瓌t下做的事情。

示例,衛星電視IF信號電纜傳輸

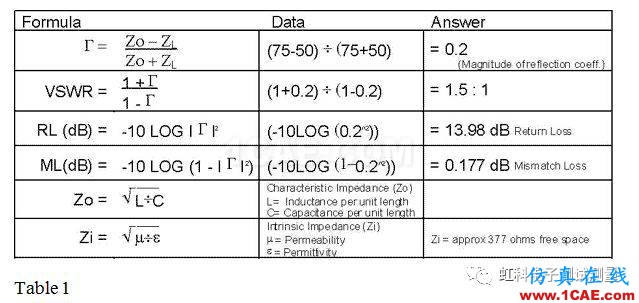

一個衛星電視系統通常在低噪放大器(LNA) /低噪模塊下變頻器(LNB)之后使用75歐姆同軸電纜。但是在安裝過程中我們需要在LNB和IF解碼單元之間加一段50英尺的同軸。這里我們希望采用小型輕便的50歐姆同軸線方案而不是笨重的75歐姆方案,下表1就總結了本例還有之前討論的結果。

我們可以看出不匹配損耗ML只有0.2dB,要知道IF解碼器接收的是在之前被下變頻后低得多信號頻率,并且在LNB模塊中還有許多預置的增益放大器。這個增益放大器有兩個功能,一是設置LNB系統的噪聲系數,二是起到對向下傳輸方向反射的隔離。

所以總的來說,即使由于失配損耗而導致某些功率損失,我們也有足夠的能力利用接收器鏈中的高增益放大器彌補回來。對于反射信號,LNB的高隔離度可以保護系統免受不利影響。別擔心!
