引言

自主駕駛當前引領全球,此趨勢將來定會加速發展。這一領域的關鍵技術是汽車?yán)走_(dá)探頭,它是朝向更舒適駕駛、防撞,甚至是自動駕駛邁出的重要一步。駕駛員輔助系統已經很普遍,這類系統在許多方面都由雷達支持。

今天的24 GHz、77 GHz和79 GHz汽車?yán)走_(dá)探頭顯然需要能夠測量和分辨不同物體,同時在任何城市或鄉村環境都要能提供高距離分辨率、徑向速度分辨率和方位角分辨率。一個非常重要的特性是對來自其他汽車?yán)走_(dá)探頭的干擾有良好抗擾性。由于目前市場對雷達探頭的接受程度不高,這個話題一直不太受關注。然而,迅速擴大和預期增長都在持續增加,高級駕駛員輔助系統(Advanced Driver Assistance Systems, ADAS) 市場預計每年增長高達10%?？紤]到每年有7200萬輛新車注冊,按每輛車平均3個(或更多)汽車?yán)走_(dá)探頭計算,未來每年大約有2億多個新的汽車?yán)走_(dá)探頭行走在大街小巷。因此,24 GHz,以及76 GHz到81 GHz頻譜將被大量占用。汽車?yán)走_(dá)探頭需要應對相互干擾,并且要提供信號分集和干擾抑制技術。涉及正在研發的自動汽車的偶發小事故已見諸報端。2016年5月,在涉及部分實現自動駕駛的汽車的第一起致命事故后,關于自動駕駛汽車安全性和這類技術安全性的問題再次被提起。因此,在存在相互干擾的任何環境下都必須確保探測設備功能不變。

本文介紹目前最先進的下一代汽車?yán)走_(dá)信號和探頭的理論背景。文中解釋了相互干擾的影響,并提出了在具有各類典型干擾的任意射頻環境中,測試和驗證干擾抑制技術的測量可能性。這種方法可幫助研究和開發人員,設計出即使在惡劣射頻環境也能按技術指標可靠工作的汽車?yán)走_(dá)探頭。

汽車?yán)走_(dá)和法規

如果幾個汽車?yán)走_(dá)探頭工作在頻段[1]中的相同部分,以及各自的工作頻率非常靠近時,可能相互干擾(參閱圖1)?？赡艿那闆r是人為虛假 目標的建立或檢測概率的降低。虛假目標在現實中不存在,但對于雷達探頭卻作為真實目標出現。這可能由已發射信號的副本引起。該副本不是來自原始雷達發射機,但是落入接收機帶寬中,并作為真實回波信號被處理。只有在兩個或多個雷達之間的定時、波形和頻率必須匹配,并且回波信號功率必須超過一定限值時,才會發生這種情況。

汽車?yán)走_(dá)探頭必須解決干擾問題HFSS結果圖片1

圖1:干擾場景舉例

此外,落入接收機帶寬中具有一定功率電平的任意射頻信號,會增加雷達的本底噪聲并降低對目標的信噪比(Signal To Noise, SNR)。這可能導致雷達截面積(Radar Cross Section, RCS) 較小的目標消失,因?yàn)檫@些回波的信噪比減小。只有經FFT信號處理后在所有頻率上擴散的信號必須落入接收機帶寬內時,才會發生這種情況。

汽車?yán)走_(dá)探頭的輸出功率由電子通信委員會(Electronic Communications Committee , ECC) 規定?；陬}為“指定77-81GHz頻段用于汽車短程雷達”的ECC決定(04) 03,歐洲郵政和電信管理會議(European Conference of Postal and Telecommunications Administrations, CEPT) 指定將79GHz頻率范圍,在無干擾且不采用保護措施的場景下用于短程雷達(Short Range Radar, SRR) 設備。此外,定義了與峰值限值為55 dBm 有效全向輻射功率(Equivalent Isotropic Radiated Power, EIRP)相關的-3dBm / MHz有效全向輻射功率的最大平均功率密度,并且由一個短程雷達設備運行產生的車輛外部最大平均功率密度不得超過-9 dBm / MHz有效全向輻射功率。工作在這些頻段中的所有標準汽車?yán)走_(dá)探頭必須滿足這個決定。ETSI標準EN 301 091-1和EN 301 091-2 [7]已經對77 GHz雷達的相關測試條件、功率發射和雜散輻射等幾個方面進行了標準化,但沒有提及任何關于干擾抑制的內容。對于規定了79GHz頻段的ETSI標準EN 302 264-1和EN 302 264-2 [8]也是如此。

例如,在海事領域,導航雷達必須遵守國際電工委員會(International Electrotechnical Commission, IEC) 標準IEC 62388 [2]。該標準規定了最基本的運行和性能要求、測試方法,以及按照無線電通信設備/系統性能標準要求的測試結果。IEC標準中一個非常重要方面是干擾抑制規范。然而,對于汽車?yán)走_(dá)技術規范,類似導航雷達幾十年來經歷的,沒有定義干擾抑制或性能的標準以及測試方法。

汽車?yán)走_(dá)波形和干擾影響

如果干擾信號落入雷達接收機帶寬中,就此而言,它應當被檢測到并在信號處理過程中被抑制。每個制造商采用的波形、定時、帶寬、天線方向圖和信號處理方式通常略有不同。就干擾抑制而言這或許是個優點,但也導致雷達對干擾的響應不同。

今天的汽車?yán)走_(dá)探頭中主要使用兩種不同類型的波形。盲點檢測(Blind Spot Detection, BSD) 雷達經常使用多進制頻移鍵控(Multi-Frequency Shift Keying, MFSK) 雷達信號,并且主要工作在24GHz頻段。工作在77 GHz或79 GHz頻段的雷達經常使用線性調頻連續波(Linear Frequency Modulated Continuous Wave, LFMCW) 信號或線性調頻序列(Chirp Sequence, CS) 信號,后者是一種特殊形式的LFMCW信號。

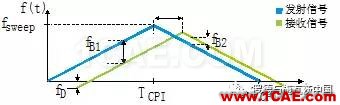

使用LFMCW,雷達在一定時間內(稱為相干處理間隔TcpI)發射具有特定帶寬fsweep的調頻信號(線性調頻),如圖2所示。

汽車?yán)走_(dá)探頭必須解決干擾問題HFSS結果圖片2

圖2:采用上行線性調頻和下行線性調頻的LFMCW雷達

雷達用瞬時發射頻率下變頻接收的信號,并測量差頻fB, fB描述與原始發射波形的偏移。兩個雷達參數,范圍R和徑向速度Vr,都與測量的差頻fB相關。為了無模糊地求解目標Vr和R,必須進行兩次差頻測量(如圖2所示),其中兩個差頻分別表示為fB1和fB2 。在多目標情況,用不同差頻的兩組連續線性調頻信號,不能無模糊地求解距離和徑向速度。這可以通過使用額外的具有不同斜率的線性調頻信號來解決。

為了實現一定的徑向速度分辨率,TcpI通常在20ms范圍內,并且單次處理間隔內線性調頻數目大于2。fsweep決定了距離分辨率,fsweep在幾百M(fèi)Hz間變化,在不久的將來其變化范圍可達1GHz以上,在未來可能是4 GHz甚至5 GHz。

另一種波形稱為線性調頻序列(CS),它由幾個非常短的LFMCW線性調頻連續波組成,每個線性調頻持續時間為Tchirp ,采用塊長度TcpI 發射(參閱圖3)。由于單個線性調頻非常短,所以差頻fB主要受信號傳播時間影響,并且多普勒頻移fD可以忽略不計。

汽車?yán)走_(dá)探頭必須解決干擾問題HFSS培訓的效果圖片3

圖3:線性調頻序列

在經過用瞬時載波頻率初始下變頻和對每個線性調頻實施傅立葉變換后,信號處理便開始了。由于高載波頻率和高線性調頻率,差頻主要由距離決定。計算目標距離R時,假定徑向速度Vr =u/s 在單個線性調頻期間不測量徑向速度,而是在持續時間為TcpI的連續線性調頻塊上測量。沿時間軸執行第二次傅立葉變換,得到多普勒頻移fD。在獲得多普勒頻移之后,便可校正目標距離。

雖然單個Tchirp通常在10μs到100μs范圍內,但是信號LN的數量應當高到使得整個相干處理間隔TcpI=LNTchirp再次在幾十毫秒的范圍內,以實現期望的徑向速度分辨率。

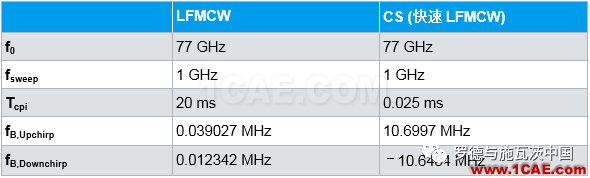

信號帶寬大,與之相比接收機帶寬非常小。由于事實上僅測量雷達設計的最大差頻,這是可以實現的。為了給出兩個示例,表1顯示了當目標徑向速度為50m / s、距離在40米范圍內時,采用兩種汽車?yán)走_(dá)波形的差頻。

這些計算依據LFMCW方程,并且顯示LFMCW的差頻在幾百kHz范圍內,但CS雷達(幾MHz)的差頻顯然高得多。這導致接收機帶寬更大,并且與使用LFMCW時所用的技術相比可能需要不同的干擾抑制技術。

汽車?yán)走_(dá)探頭必須解決干擾問題HFSS培訓的效果圖片4

表1:使用LFMCW 和CS信號的77 GHz 雷達,以及目標采用50m/s徑向速度且距離在40米范圍內的預期差頻。

與LFMCW相比,CS的優點是無模糊和提高了更新速率,因?yàn)閱蝹€(gè)相干處理間隔(TcpI) 足以測量和分辨觀察范圍內的所有目標。在LFMCW中,至少需要3種不同的線性調頻信號。另一方面,在CS波形中,由于多次FFTs和接收機帶寬要根據預期的差頻而縮放,處理復雜度增加,這就是需要干擾抑制和干擾緩解技術的原因。

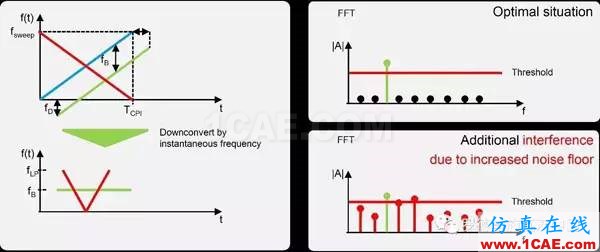

圖4描述了當存在干擾信號(紅色線性調頻)時的下變頻和傅里葉變換過程。干擾線性調頻與物體的雷達回波一起下變頻。綠色表示某個范圍的恒定差頻,它會在無干擾環境中測量單個目標時產生。隨著干擾信號的引入,產生與時間相關的差頻(紅色曲線),伴隨著期望的回波信號。因此,在傅里葉域中,頻譜不僅顯示單個差頻,而且顯示若干頻率。在最優解中,回波信號(綠色條)的信噪比最大。當存在干擾信號時,本底噪聲上升,并且信噪比隨接收機帶寬fLP 的增大而減小,如圖所示。除了檢測概率降低外,回波信號的較低信噪比也會導致距離和多普勒頻移測量的精度降低。

汽車?yán)走_(dá)探頭必須解決干擾問題HFSS培訓的效果圖片5

圖4:干擾信號影響

接收機本底噪聲和物體對應的信噪比取決于硬件、軟件和物體的雷達截面積。對于工作在77 GHz的汽車?yán)走_(dá),典型的本底噪聲電平約為-90 dBm。一種趨勢是將線性調頻序列波形與諸如頻移鍵控等其它方法組合,以便減少計算量。然而,截至今天,對于汽車?yán)走_(dá)探頭,還沒有標準給出規范性的干擾和干擾抑制的通用定義。

干擾抑制測試和測量

為了驗證抗干擾方法的性能和測試?yán)走_(dá)探頭的干擾魯棒性,需要在能夠生成任意射頻信號的實驗室中搭建測量環境。例如,這些信號甚至可以包括發射機位置、天線移動和天線方向圖。

圖5顯示來自羅德與施瓦茨公司的脈沖序列發生器軟件生成的典型雷達干擾信號,諸如線性調頻連續波(LFMCW)、頻移鍵控(Frequency Shift Keying, FSK)和線性調頻序列(CS)。應當提及的是,該軟件不限于生成這些信號或序列,它還可以為實驗室建立復雜的射頻環境[3]。

汽車?yán)走_(dá)探頭必須解決干擾問題HFSS培訓的效果圖片6

圖5:典型連續波雷達信號

雖然這些信號可以在基帶產生,但將這些信號上變頻到E-band是個挑戰。由于大多數汽車?yán)走_(dá)只使用調頻信號,一種方法是使用先進的矢量信號發生器結合倍頻器。這樣配置的優點是測試裝置不太復雜并且可以較容易實現大信號帶寬,因?yàn)楸额l器也能縮放信號帶寬[5]。在基帶中設計波形時,可以輕松考慮縮放因子。

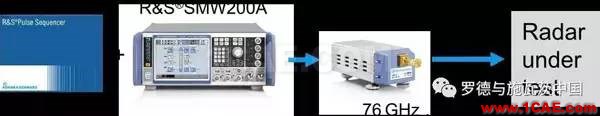

圖6為汽車?yán)走_(dá)探頭的典型測試裝置,使用矢量信號發生器(如R&S SMW200A)結合倍頻器(如R&S SMZ90)。用脈沖序列發生器軟件產生任意射頻環境,其中信號通過本地網絡或通過U盤傳輸?shù)绞噶啃盘柊l(fā)生器。將R&S SMW200A生成的12.6 GHz到13.5 GHz射頻信號乘以6。E-band喇叭天線可以連接到倍頻器的輸出,然后經空中朝被測設備(Device Under Test, DUT)發射E-band信號。在該裝置中,矢量信號發生器使用的帶寬也放大了6倍。為了生成具有5GHz信號帶寬的雷達線性調頻脈沖,需要833.3MHz的基帶帶寬(833.3MHz×6 = 5GHz)。在下圖所示的裝置中,使用2 GHz基帶帶寬,可以實現高達12 GHz(2 GHz x 6 = 12 GHz)的射頻信號帶寬。

汽車?yán)走_(dá)探頭必須解決干擾問題HFSS培訓課程圖片7

圖6:用于汽車?yán)走_(dá)探頭的干擾測試裝置

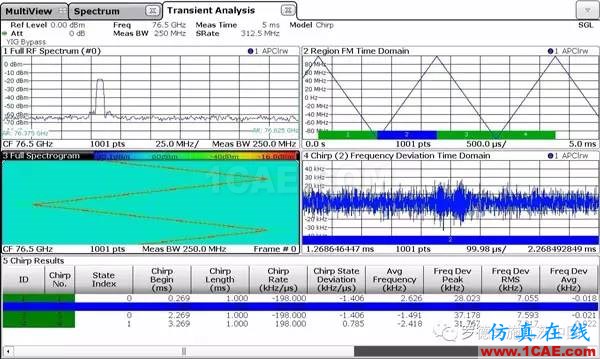

干擾信號的頻譜如下圖所示?？梢杂^察信號的頻譜以及上行線性調頻和下行線性調頻組成的LFMCW信號波形。所有線性調頻信號的參數都使用信號分析儀直接分析,例如使用配備R&S FSW-K60瞬態分析軟件的R&S FSW85。線性調頻信號長度為1 ms,信號頻率的線性度在幾kHz范圍內,這與汽車?yán)走_(dá)信號相當。

汽車?yán)走_(dá)探頭必須解決干擾問題HFSS培訓課程圖片8

圖7:用R&S SMW200A 結合R&S SMZ90倍頻器生成的雷達干擾信號

研究人員已經研究在汽車?yán)走_(dá)中使用如OFDM這樣的通信信號[4],以及設計干擾抑制算法[6]。然而,在對價格敏感的探頭中實時處理這些超寬帶OFDM信號可能很復雜。這使得在不久的將來應用OFDM信號前景不明。這也是為什么從毫米波范圍開始驗證干擾抑制算法、波形和整個處理鏈?zhǔn)侨绱酥匾脑蛑弧?/span>

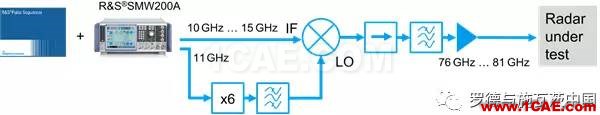

不僅是性價比,實時處理寬頻帶OFDM信號的挑戰性,在毫米波中生成幅度調制干擾信號也需要更復雜的裝置。圖8描述了一種方法,雙射頻通道矢量信號發生器分別生成中頻(IF) 信號和本振(LO) 信號。將本振信號頻率擴大6倍,并將中頻信號搬移到76GHz至81GHz。具有內部寬帶基帶源的矢量信號發生器,可在E-band中生成任意調制、帶寬高達2GHz的射頻信號。使用已校準的內部寬帶基帶硬件的矢量信號發生器(如R&S SMW200A)與使用多臺儀器的其他解決方案相比具有很大優勢,因?yàn)樗恍枰?zhǔn),也不需要補償I / Q調制器的頻率響應。

汽車?yán)走_(dá)探頭必須解決干擾問題ansys hfss圖片9

圖8:使用混頻器的汽車?yán)走_(dá)探頭干擾測試裝置

測量結果

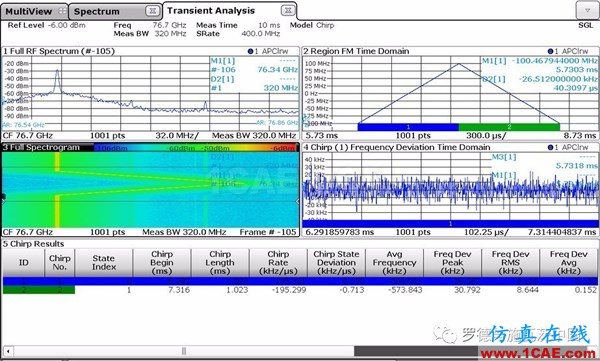

為了驗證有附加雷達信號時產生的影響,使用最先進的77GHz雷達探頭。這種探頭的優點是在距離域中中頻和FFT原始數據的可用性,從而可以立即驗證干擾信號對FFT頻譜的影響。如所解釋的,應該看到基底噪聲的增加,這取決于有多少干擾信號功率被下變頻并落入接收機帶寬中。在這些測量中,探頭被配置為發射具有200 MHz信號帶寬的LFMCW信號,如圖9所示,其中瞬態分析選件顯示了持續時間、信號帶寬、發射的線性調頻的線性度(頻率偏移在時域的變化)和射頻頻譜中的雜散干擾。

汽車?yán)走_(dá)探頭必須解決干擾問題ansys hfss圖片10

圖9:用R&S FSW-K60瞬態分析選件分析雷達探頭

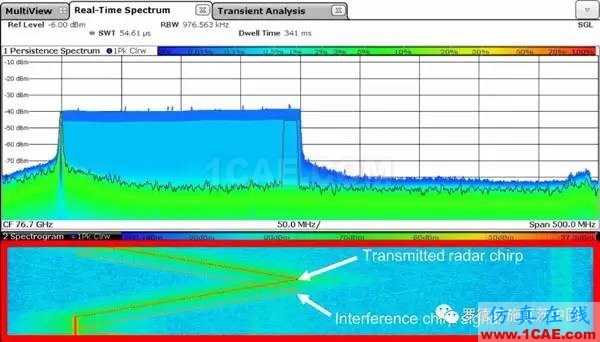

脈沖序列發生器軟件用于模擬波形,以及借助額外的干擾波形測試?yán)走_(dá)。采用實時頻譜儀的全息頻譜模式便可以檢驗這兩個信號。圖10給出兩個射頻信號,即由雷達探頭發射的線性調頻和由矢量信號發生器生成的干擾信號。當雷達探頭發射上行線性調頻和下行線性調頻,接著是未調制的連續波信號時,干擾信號僅發射上行線性調頻和下行線性調頻信號。干擾線性調頻信號的功率電平比發射的雷達信號小約5 dB,如全息頻譜中所示。

汽車?yán)走_(dá)探頭必須解決干擾問題ansys hfss圖片11

圖10:實時頻譜中的結果: 有用信號(左側的單個線性調頻)和連續的線性調頻干擾

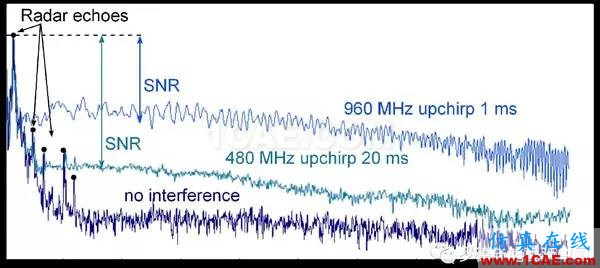

圖11給出了頻譜測量樣本,其中將有和沒有干擾信號情況下該范圍上的幅度電平繪出。當測量進入無干擾的自由空間時,這個雷達探頭測量到功率電平在-115 dBm上下的頻譜,和在相鄰范圍內的一些雷達回波信號。

當存在干擾信號時,取決于干擾信號自身情況,本底噪聲增加到約-102 dBm和-90 dBm。應當提及的是,該雷達探頭沒有采用任何干擾消除。此外,正如我們在上述測量中看到的,本底噪聲的增加明顯地取決于干擾信號電平和干擾波形本身。已經證明,10dB到25dB的信噪比降低,可能在跟蹤期間非常容易地丟失目標,或者具有低雷達截面積(RCS)的目標,例如行人,不能被檢測到。

汽車?yán)走_(dá)探頭必須解決干擾問題HFSS圖片12

圖11:被測雷達探頭測得的功率譜

總結

汽車?yán)走_(dá)支持追求額外的駕駛舒適性、安全性甚至自動駕駛的趨勢。在街道上穿梭的汽車?yán)走_(dá)探頭數量正在迅速增加,并將在未來幾年進一步增長。因此,在24 GHz、77 GHz和79 GHz頻帶中分配的頻譜要由不同類型的探頭和信號共享。作為保證安全性的關鍵元件,雷達探頭需要克服相互干擾,提供信號分集和干擾抑制技術,以便測量、檢測、分辨和分類雷達回波信號,即使在高密度占用的頻譜中。例如,現在有針對導航雷達的關于干擾測試和抑制的規范和標準,但對于汽車?yán)走_(dá)還沒有要求。

為了滿足這些需求,本文介紹了最先進的下一代汽車?yán)走_(dá)的理論背景和干擾對其造成的影響。對于驗證任意射頻環境中的干擾抑制技術,提出了測試和測量的可能性。使用最先進的商用77 GHz雷達探頭驗證了干擾的影響。這些測試裝置應該可以幫助研究人員和開發人員,按照技術規范,即使在惡劣的射頻環境下也能確保他們雷達的功能。

來源:羅德與施瓦茨公司作者:Steffen Heuel博士

參考文獻

[1] MOSARIM Project, “D2.2 – Generation of an interference susceptibility model for the different radar principles“, 28.02.2011, retrieved from http://www.transport-research.info/project/more-safety-all-radar-interference-mitigation, July 8, 2016
[2] International Standard, IEC 62388:2013, “Maritime navigation and radiocommunication equipment and systems – Shipborne radar – Performance requirements, methods of testing and required test results”, Ed. 2.0, 2013-06-26
[3] Rohde & Schwarz, Pulse Sequencer Software, download available from http://www.rohde-schwarz.com/us/software/smw200a/
[4] M. Braun, “OFDM Radar Algorithms in Mobile Communication Networks,” Dissertation, Institut für Nachrichtentechnik, Karlsruher Instituts für Technologie, Karlsruhe, 2014
[5] Rohde & Schwarz, “1MA267: Automotive Radar Sensors - RF Signal Analysis and Inference Tests”, Application Note, retrieved from http://www.rohde-schwarz.com/appnote/1ma267, July 8, 2016
[6] MOSARIM Project Final Report, 2012-12-21, retrieved from http://cordis.europa.eu/docs/projects/cnect/1/248231/080/deliverables/001-D611finalreportfinal.pdf, July 8, 2016
[7] European Standard, EN 301 091 “Electromagnetic compatibility and Radio spectrum Matters (ERM); Road Transport and Traffic Telematics (RTTT); Technical characteristics and test methods for radar equipment operating in the 76 GHz to 77 GHz band”, retrieved from www.etsi.org, July 8, 2016
[8] European Standard, EN 302 264 “Electromagnetic compatibility and Radio spectrum Matters (ERM); Short Range Devices; Road Transport and Traffic Telematics (RTTT); Short Range Radar equipment operating in the 77 GHz to 81 GHz band; Part 2: Harmonized EN covering the essential requirements of article 3.2 of the R&TTE Directive”, retrieved from http://www.etsi.org, July 8, 2016
