2017年全球基站天線研究報告及六大發展趨勢

2017-08-11 by:CAE仿真在線來源:互聯網

近日,權威行業分析機構ABI Research發布了2017年全球基站天線研究報告——《天饋現代化,引領移動寬帶網絡演進》,該報告分析了基站天線的演進趨勢,天線已經成為網絡演進的關鍵,天饋現代化將為運營商提供更高容量、更快建網速度、更智能的運維效率,以及在目標網的演進中未雨綢繆。同時對天線廠商市場表現和技術創新及成果轉化能力進行了綜合評估。它指出從2014年開始,全球Top3天線廠商(華為、凱瑟琳、康普)市場份額已經超過65%,2016年達67.8%。其中值得注意的是,從2015年開始華為天線連續兩年蟬聯市場份額和技術創新及成果轉化能力第一,已悄然引領全球天線產業發展。

2017年基站天線演進呈現六大趨勢

隨著移動寬帶業務的快速發展,視頻、VR、物聯網等各種應用層出不窮,用戶流量需求增長迅猛。ABI報告指出,2016年人均LTE年流量為32.6GB,以21.2%的速率增長,至2021年人均流量需求將達到74.7GB,面對如此巨大的容量需求,無線網絡該如何應對?

運營商紛紛通過獲取新頻譜、提升頻譜效率、增加站點密度以及其他創新的技術應對容量需求,那么與此息息相關的天線更需要持續不斷的創新。面向未來,基站天線將朝著多頻多端口、TDD/FDD融合組網、多波束混合組網、有源化、小型化、智能化等方向演進,同時我們也欣喜地看到采用4.3-10連接器的天線已經成為業界主流。

單天線需要支持更多頻譜和通道,更好的MIMO性能,滿足網絡平滑演進:據ABI Research統計,到2019年全球發貨的FDD天線中,6端口以上比例將超過了60%并逐年增加已經成為行業主流產品形態。運營商通過多頻多端口天線整合天面,既可以減少天面租金,降低站點整體成本,又可以增強網絡性能,確保新頻譜和新技術快速商用,支持網絡面向4.5G和5G的持續演進。

2017年全球基站天線研究報告及六大發展趨勢HFSS培訓課程圖片1

2014-2021年基站天線的發貨比例(按端口數的計算)

天線支持TDD+FDD融合組網:TDD新頻段部署時,需要在天面空間有限的情況下兼顧FDD頻段,充分利用各個制式的優勢,通過TDD 8T8R快速提升網絡容量。據ABI Research統計,到2021年,基站天線的發貨中將會有41.3% TDD或者TDD/FDD融合組網天線。

單天線支持多波束混合組網、最大化網絡容量:據ABI Research統計,隨著6扇區和9扇區站點持續增加,其中2016年多扇區站點20.3%,到2021年會增加到27.2%,多波束混合組網,可以快速提升網絡容量和性能。同時它指出全球已超過70家運營商規模部署了多扇區解決方案。

天線有源化、小型化可以極大簡化天面、提升部署效率及網絡性能:據ABI Research統計,2016年有源天線的發貨占比為5.1%,到2021年有源天線的比例將達到10.1%。截至2016年,全球120個運營商已經部署了有源天線。

2017年全球基站天線研究報告及六大發展趨勢HFSS培訓課程圖片2

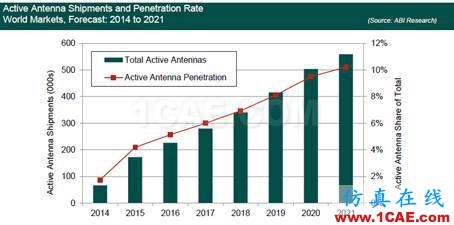

2014-2021年有源天線發貨及比例

天饋網絡管理和優化更智能,可以降低運營成本,提升維護效率:隨著網絡日益復雜,日常工參的獲取,以及網絡優化成本居高不下,通過一些智能化的部件如電調模塊、自感知模塊等使網絡運維更高效、更智能、覆蓋更精準同時大幅提升網絡的可靠性。

更小尺寸、更易安裝、更好性能的4.3-10連接器已被天線產業廣泛應用:目前網絡中部署的天線主要采用7/16 DIN,ABI報告指出,大多數運營商新建網絡和升級的站點都已采用4.3-10連接器的天線,為了促進7/16 DIN連接器到4.3-10連接器的平滑切換,NGMN特成立4.3-10工作組,幫助產業鏈統一切換計劃,最小化切換風險。目前包含凱瑟琳、康普、愛立信、華為、RFS、Spinner、德國電信、法國電信、意大利電信等都已經在其產品或網絡中廣泛使用4.3-10連接器。

全球天線供應商市場表現

ABI報告顯示,從2014年開始,全球基站天線市場格局已經悄然發生變化,更加趨于能夠提供全球化解決方案及服務的天線廠商,2016年全球前三大天線廠商占據了全球67.8%的市場份額,其中華為31.6%、凱瑟琳21.0%、康普15.2%。同時該報告揭示,從2015年開始,華為天線的市場份額已連續兩年蟬聯全球第一。

2017年全球基站天線研究報告及六大發展趨勢HFSS分析圖片3

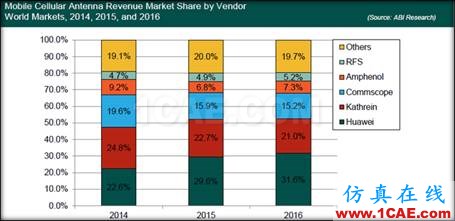

2014-2016年基站天線市場份額對比

全球天線廠商技術創新及成果轉化能力對比

基于LTE時代對天線的諸多要求,ABI報告分析評估了主流天線廠家技術創新及成果轉化能力,其中創新能力涵蓋多頻超寬頻支持能力、核心技術的專利、天線的配置和維護、AAS演進支持能力等;成果轉化能力涵蓋全球天線廠商的市場份額、區域市場滲透率、供應商的可持續發展性以及產品的系列化等。分析報告顯示,華為天線技術創新及成果轉化能力以94.1分持續領先。

2017年全球基站天線研究報告及六大發展趨勢HFSS分析圖片4

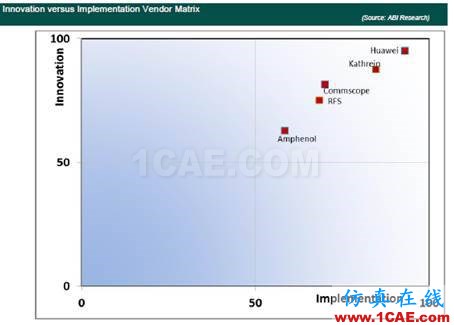

2014-2016年基站天線技術創新及成果轉化能力對比

ABI Research總經理兼亞太區VP Jake Saunders指出:“天線產業的持續創新,對運營商而言是長期受益的,我們發現目前運營商在選擇天線時,會更多選擇面向未來演進的天線解決方案,同時也會綜合考慮廠商持續的市場表現?！?/span>

來源:通信世界網 作者:刁興玲

如需閱讀分析報告原文,請訪問ABI Research官方網站:https://www.abiresearch.com/market-research/product/1028088-mobile-broadband-antenna-market/ 。
