反輻射導彈發展綜述

2017-07-02 by:CAE仿真在線來源:互聯網

來源:國際電子戰

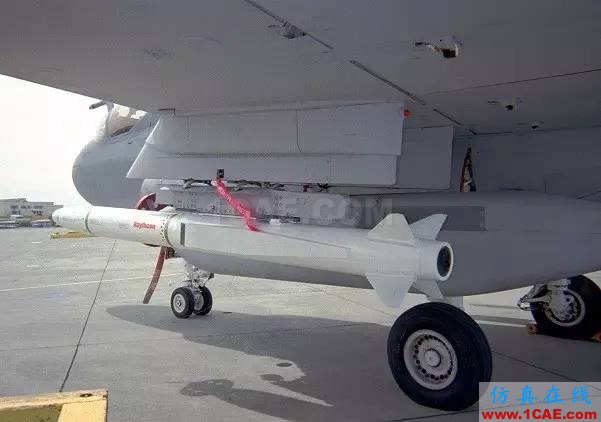

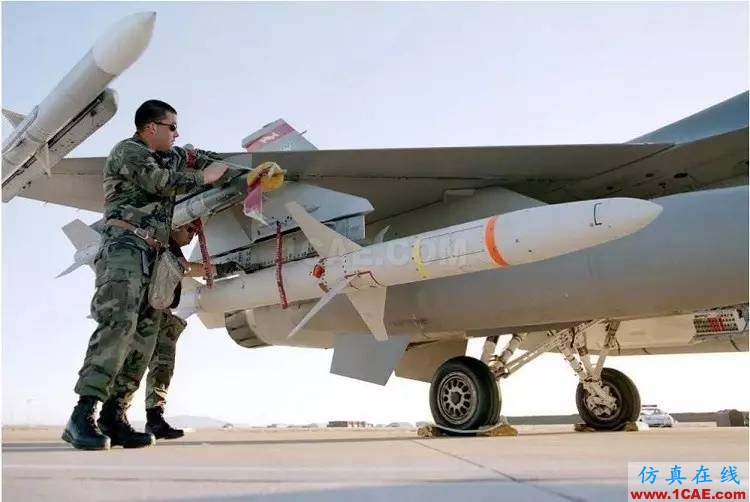

常規武器中很少有像反輻射導彈(HARM)這樣會引起敵方部隊高度恐懼的。在海灣戰爭中,F-4G和EA-6B機組在發射反輻射導彈時,通常會在電臺中呼叫“大酒瓶”(Magnum) ,后來,伊軍雷達操作員只要一聽到“大酒瓶”,就會立馬關機。

只要戰場上部署了HARM,敵方的就不得不準備快速撤離并隱蔽。自從反輻射導彈1985年在美國海軍、1987年在美國空軍具備初始作戰能力以來,這種狀況一直都存在。

AGM-88E

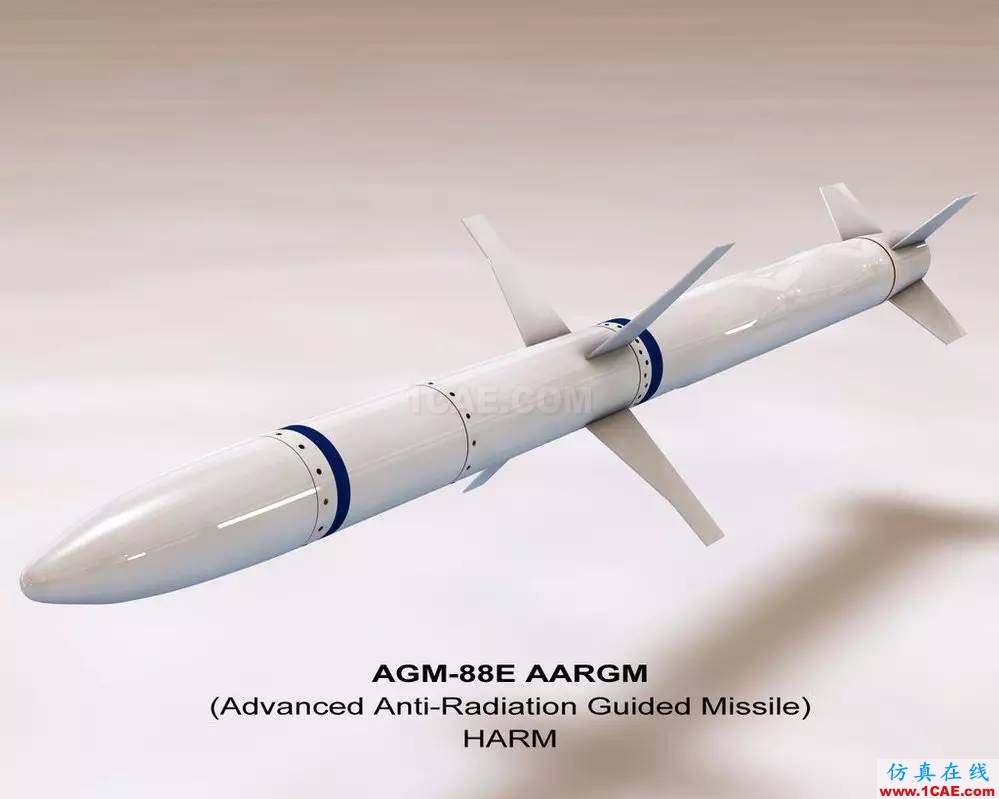

美國海軍是AGM-88系列導彈的主要用戶。新型的AGM-88E“先進反輻射制導導彈”(AARGM)目前已部署在美國海軍、海軍陸戰隊和意大利空軍中。AARGM由美國軌道ATK公司和位于意大利的歐洲導彈集團(MBDA)合作研制,對標準HARM進行了極大改進,提高了性能,導彈長64英寸(64× 25.4cm),可以由F/A-18、F-16、EA-18G、EA-6B、“旋風”和F-35等戰機攜載。

AARGM在2012年達到初始生產能力,它采用了頻率覆蓋范圍更大的先進數字式反輻射自動尋的(ARH)傳感器、GPS/INS以及用于末制導的毫米波—雷達綜合導引頭。由數字地形高度數據庫(DTED)輔助的GPS/ INS限定了導彈的打擊區域,從而避免了附帶損傷。

軌道ATK公司防御電子系統部武器與先進項目開發主官M(fèi)ike Stuart先生說:“AARGM在2000-2001年開始研制時,最初只采用了GPS反輻射尋的方法來確保目標區域有限且可控。但是,美國海軍認為,壓制雖然重要,但敵方通過開、關其雷達仍能維持其作戰效果。為此,我們開發了GPS干擾機,增加了毫米波目標瞄準能力,擁有了優先選擇摧毀還是壓制的能力”。

美國海軍空中系統司令部“直接與時敏目標打擊武器”項目經理Albert Mousseau上校說:“實際上這取決于每個軍種的具體需求,但海軍認為只壓制則意味著威脅始終都存在,因此選擇在進行壓制的同時具備摧毀能力,而不必反復應對同一威脅”。

最終方案是利用GPS的優勢使武器對準特定目標區域,不僅可以防止附帶損傷,而且還能降低出錯率,使反輻射尋的導引頭能夠更快、更精確地進行輻射源尋的。此外,還增加了毫米波導引頭,即使目標雷達關機仍能主動尋的目標,使威脅系統無處可逃。

Stuart先生說:“所有項目都隨著威脅的發展而演進。這樣,當導引頭能應對所面臨的各種威脅時,就能跟蹤威脅并與之交戰。美國海軍認為必須不斷改進傳統的HARM,引入數字接收機和共形陣列,增加毫米波末制導雷達?！盡ousseau上校說:“引入這些設備可以提高效能,滿足能力文件中規定的需求,尤其是對抗威脅關機的情況”。

AGM-88EAARGM的生產將會持續一段時間。美國海軍已經授出全速率生產5合同,并將繼續授出未來幾年的生產合同,直到基線AARGM的數量達到其所需要的數量。

HCSM

美國空軍采取了與海軍不同的發展道路,它對現有HARM系統進行了升級。這并不意外,因?yàn)槊绹哲娨呀?jīng)沒有專用的、配備反輻射導彈的電子攻擊/對敵防空壓制/對敵防空摧毀任務平臺了。

美國空軍放棄AARGM,轉而與HARM導彈制造商雷聲公司簽訂合同,對現有HARM導彈的控制段進行改進。該項目稱為“HARM控制段升級”(簡稱HCSM)。最終型號為AGM-88F,2013年開始生產,2016年完成,共生產了650枚導彈。

與AARGM相同的是,HCSM也增加了GPS接收機、慣性測量裝置,以及飛行計算機。與AARGM不同的是,美國空軍沒有選擇增加或改進導彈的現有導引頭模式,也沒有增加毫米波雷達指示系統。雷聲公司HCSM項目主管Jack Roosa先生說,“HCSM能為發射后的導彈提供地理特征和高精度GPS定位,提高了殺傷力和效能。GPS/INS還能使敵方所用的戰術對抗措施失效,并能降低在作戰行動中造成附帶損傷的概率”。

2016年8月,美國空軍試射了兩枚HCSM型反輻射導彈,均直接命中目標,試驗獲得極大成功。

目前,美國空軍正在F-16飛機上試飛AGM-88F,雷聲公司還與無人機平臺生產商討論了在無人機上集成該系統的可能性?！?016年,我們研究了在無人機上集成和使用HARM的可行性,未來繼續進行該項研究”。

在2017財年預算文件中,美國空軍HCSM項目的總費用為7220萬美元,共采購650枚導彈,每枚導彈11.1萬美元。海軍計劃在2017財年采購253枚AARGM導彈,總費用為1.782億美元,每枚導彈70.4萬美元。

AARGM-ER

美國海軍于2016財年公布了增程型AARGM(AARGM-ER)項目,主要目的是為系統提供遠程能力。Mousseau上校說:“不斷變化的威脅其覆蓋范圍在持續增大,。應對方法之一就是擴展我們武器的射程,AARGM-ER就是海軍在未來幾年達成這一目標的典型項目。擴展AARGM的射程不僅能增強搭載飛機的生存能力,而且能提高武器本身在末段的生存能力?！?/span>

AGM-88EHARM以及AGM-88E AARGM和AGM-88F HCSM都采用相同的推進系統,因此其射程基本相等。但是,AARGM-ER的射程將比目前所有的系統都遠。

AARGM-ER項目還包括改進導彈設計,以便裝載在F-35A和F-35C上。美國海軍空中系統司令部“直接與時敏目標打擊武器”項目辦公室正致力于確定所需的改進?！笆紫?要將導彈裝配到飛機內部,就必須縮小目前武器系統的尺寸,AARGM太長了。還必須去掉其中部的機翼,很可能會將其移到導彈的尾部作為尾部控制系統”。此外,由于目前的導彈均采用軌道發射系統(飛機內裝不支持),所以必須采用不同類型的武器投放裝置來發射導彈。

2017財年預算請求包括4310萬美元的AARGM-ER研發測試評估資金。至于最終采購的系統數量,Mousseau上校說,“我們已給工業部門提供了一個范圍,但是還沒有確定的數量?！盇ARGM項目的意大利合作方被通告可以決定是否愿意參與美國海軍的武器系統升級計劃,但至今他們還沒有參與AARGM-ER項目。

未來發展

Mousseau上?？偨Y(jié)說:“隨著威脅的發展,海軍將不斷增強反輻射尋的能力,同時與操作人員保持密切聯系,及時了解武器系統的改進需求,包括任務規劃、訓練支援、人機界面等。然后,與資源供給方和需求方合作,尋求資金以支持所需的改進?！?/span>

值得關注的一個領域是擴展反輻射尋的武器的目標集。先進綜合防空系統目前面臨的挑戰必定會使其將注意力從監視和目標瞄準雷達轉移到射頻指控系統和網絡上。

雷聲公司的Roosa說,“HARM能瞄準通信等其它類型的信號。如果它在HARM導彈可接收的范圍內輻射射頻能量,導彈就能瞄準它。HCSM能使飛行員瞄準低功率輻射源,敵方會變得更聰明并且試圖降低信號輸出,如果知道輻射源的位置,就能基于GPS/INS能力使導彈飛行到可以接收到低功率信號的地方。通常,如果它發射信號,它就會被瞄準。”

Mousseau上校說:“這是一個包含了整個電子戰戰場的復雜環境,有可能進入射頻頻譜的任何東西只要位于合適的頻段都可能被瞄準。可以利用多種手段和機會來破壞威脅完成其任務的能力。無論采用動能還是非動能方法,如果審視美國及其盟軍的能力范圍,將會發現不只存在一種系統,如AGM-88武器就是各種系統的組合,它們協同工作以實現希望在末段達到的動能效果”。

軌道ATK公司的Stuart解釋說,采用GPS/INS導航和毫米波雷達導引頭技術的AARGM提供的優勢之一就是能擴展目標集?！熬蛿U(kuò)展純反輻射目標集而言,我認為海軍采用毫米波是一次革命,因?yàn)樗粌H能對付雷達本身,而且能對付在目標區所發現的任何東西。如果先發現雷達,雷達顯然就是最高優先級目標,但也能應對通信及其支持設備。問題是現在我們還能擴展什么?海軍已經邁出了第一步,其AARGM-ER項目進一步提高了威脅響應能力和抗反輻射能力,我們必須不斷尋求增強生存能力的各種途徑”。

Mousseau上校強調,“無論是基線型HARM、HCSM HARM還是AARGM,這些先進的武器系統很容易根據威脅變化進行升級。我們可以不斷測試和了解威脅變化,用軟件或數據文件升級武器系統。HARM的靈活性很大,每當威脅發生變化時,不必開發新的武器系統,在武器系統內進行最少改進或僅修改數據文件就能靈活升級,這是反輻射武器的重大優勢”。

(王燕編譯)
