實測揭秘天線朝向的奧秘

2017-07-01 by:CAE仿真在線來源:互聯網

信號!信號!信號!重要的事情要說三遍!在幾乎每個家庭都擁有了無線路由器的現在,無線信號的好壞甚至能影響人們的心情好壞,甚至間接影響家庭和睦。加裝易拉罐,將路由器放在高處,購買帶“穿墻王”宣傳的無線路由器……種種方法表明,大家都在飽受家中無線信號不佳的困擾。許多朋友都想過要從自家無線路由器的天線身上做文章,天線與無線信號的好壞究竟有著怎樣的關系呢?

實測揭秘天線朝向的奧秘HFSS培訓的效果圖片1

究竟是什么影響著無線路由器的信號

在現實中家庭內部多是磚墻和水泥墻體,對無線信號的衰減作用較大,常常出現信號不好的問題,令人非常頭疼。于是,有些消費者就選購了看起來高大上的外國品牌無線路由器,但是發現無線信號并沒有改善,甚至變?nèi)趿恕?strong>這是因為國內和國外的使用環境不同,國外的房屋結構大多為木質結構,對無線網絡信號的衰減程度沒有這么高,所以一些外國品牌的無線路由器反而在國內的表現并沒有那么好。

實測揭秘天線朝向的奧秘HFSS培訓的效果圖片2

天線多的無線路由器受歡迎

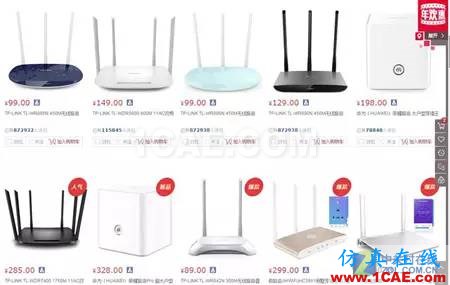

于是,消費者們轉而向一些天線數量很多無線路由器發起“攻勢”。想象著抱著這些“八爪魚”一樣的無線路由器,回家一通電就會讓信號覆蓋房間的每一個角落。但是,顯示是殘酷的無線信號的強度并非由天線數量決定。因為無線路由器發射的無線信號屬于射頻信號,國家對于無線路由器的發射功率有著嚴格的標準。國家規定無線路由器的發射功率不得超過100mW,也就是20dBm(2.4GHz頻段),在發射功率固定的情況下,就考驗到信號發射的算法,這才是廠商實力的體現。

實測揭秘天線朝向的奧秘HFSS培訓的效果圖片3

波束成形技術

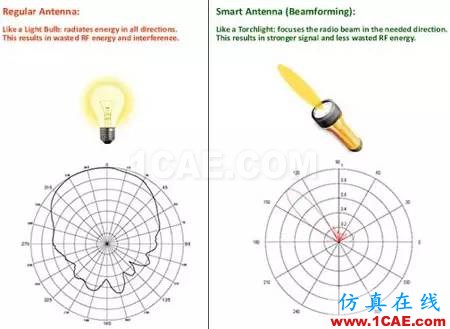

另外,現在在高端的無線路由器上我們經?？梢钥吹健癇eamforming”波束成形技術,“波束成形”是一種讓無線路由器發射端根據接收端位置進行定向發射的技術,如果要采用波束成形技術路由器必須擁有多天線。這一技術通過多條路徑傳輸,在接收端采用一定的算法對多個天線收到的信號進行處理,明顯改善了接收端的信噪比,使得即使在接收端距離發射端較遠的情況下,也能獲得不錯的信號強度。

實測揭秘天線朝向的奧秘HFSS培訓的效果圖片4

這些設備都會造成同頻干擾問題

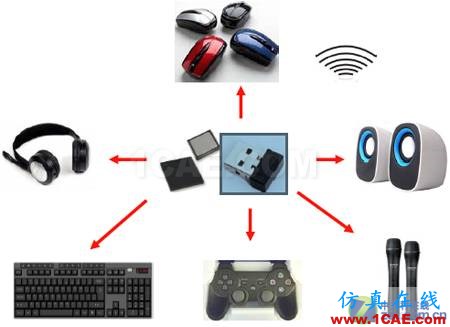

最后,就是同頻干擾的問題。相信不少朋友家中都在使用無線鼠標、無線耳機、無線手柄和無線鍵盤,其實這些無線設備都工作在2.4GHz頻段,和我們的無線路由器發射的信號會產生同頻干擾的問題。還有廚房中的微波爐,在工作時更是會對2.4GHz頻段產生嚴重的干擾。要想規避這種干擾,我們應該盡量選擇5Ghz頻段的網絡,現在基本主流的設備都已經支持5GHz頻段,不過穿墻是5GHz頻段的弱點。

那么,要改善無線路由器的信號,我們可以采用什么樣的方法呢?

調整無線天線方向真的會改善信號?

提起無線路由器上的天線,我們還有從無線天線的原理說起。我經常在無線路由器的參數宣傳中看到“3dBi”、“5dBi”這樣的詞語,代表著天線的增益數值。天線增益對于無線路由器發射的無線信號起著放大的作用,并且與無線信號的發射方向有著密切的聯系。甚至在理論上可以說,無線天線的增益越高,無線信號的覆蓋范圍就越遠。

實測揭秘天線朝向的奧秘ansys hfss圖片5

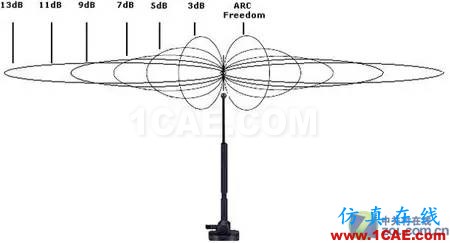

無線天線增益示意圖

在日常生活中,我們常見的無線路由器天線增益一般為3dBi和5dBi,一些主打穿墻能力突出的產品則采用了7dBi增益的無線天線。簡單來說,在發射功率相同的情況下,3dBi增益天線發送的無線信號形狀類似“()”,非常像一個半圓形。而5dBi的天線,發射信號類似“<>”,更像一個拍扁后的橢圓形。從圖中我們看出增益越高,垂直角度就越小,可以清晰的看到覆蓋面積和遮蔽角的關系。所以,如果在一定范圍內使用,3-5dBi的增益是有利于信號接收的,一昧地去增大天線認為會帶來更好的效果,是錯誤的認識。

實測揭秘天線朝向的奧秘ansys hfss圖片6

天線橫著放?

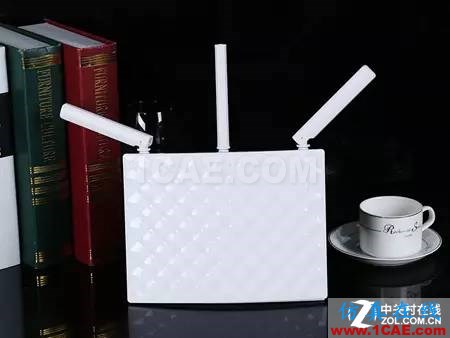

現在網上有一種提高無線信號的小技巧,用戶把無線路由器的一根天線橫向擺放,一根豎直擺放,可以提高無線信號的強度。乍一聽非常有理,而且還讓人想到了定向天線。定向天線擁有在某個方向上發射和接收無線信號非常強的能力,在其它方向上的接收和發射能力基本為零。一般這種天線長得非常像小雷達或者“柵欄”,最高可以擁有在幾十公里接收信號的能力。

實測揭秘天線朝向的奧秘ansys hfss圖片7

還是各個方向都有?

而我們家中的無線路由器,一般采用的是全向天線,可以向360°均勻的發射無線信號,沒有方向的指向性。根據無線天線的原理,一根橫著的天線,一根豎直的天線,形成了一個立體的信號覆蓋網,提升無線信號的強度。下面,我們就在zol的辦公區對這個小技巧進行實際的測試,看看將無線天線橫著擺放是否真的有效。

無線天線一橫一豎擺放發揮最大威力

我們將在辦公區進行兩組對比測試,一組是在天線豎直的狀態下,進行無線信號強度的測試;另外一組是將一根天線豎直擺放,一根天線橫向沖著移動設備的方向擺放,進行無線信號強度測試。測試結束后,對這兩組無線信號強度進行對比,來看一看哪組的無線信號更為強力。(注:測試結果僅供參考)

測試環境:

B點是無線路由器的放置點;A點為無線信號強度的測試點,距離A點30m左右,與A點間無阻隔。

天線豎直狀態下無線信號強度:

實測揭秘天線朝向的奧秘ansys hfss圖片8

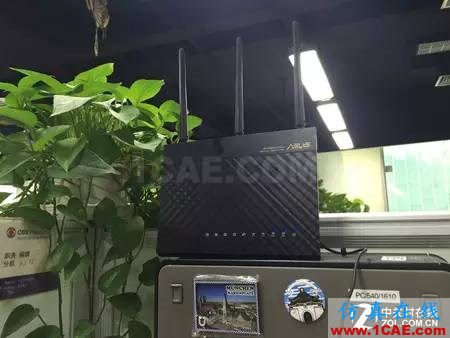

天線豎直擺放

實測揭秘天線朝向的奧秘HFSS培訓課程圖片9

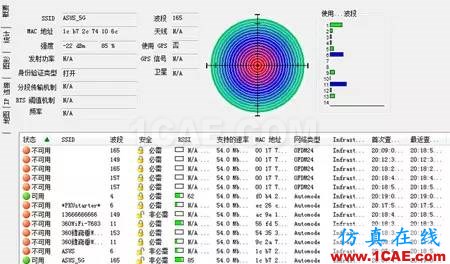

無線信號強度為85%

一橫一豎狀態下無線信號強度:

實測揭秘天線朝向的奧秘HFSS培訓課程圖片10

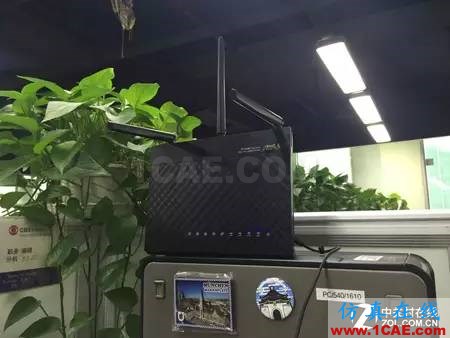

天線橫豎分開擺放

實測揭秘天線朝向的奧秘HFSS培訓課程圖片11

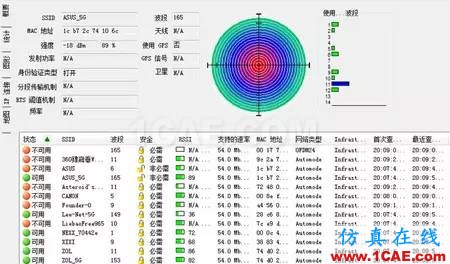

無線信號強度為89%

經過在同一個測試點的對比測試我們可以看到,天線全部豎直擺放的無線信號強度為85%;天線一橫一豎擺放的無線信號強度為89%。專業的無線信號測試軟件證明了天線一橫一豎的擺放方式,在A點有著更強的無線信號強度。我們在家完全可以將無線路由器的天線調整至一橫一豎的狀態,豎直的天線負責提供全向的無線信號,豎直的天線負責指向移動設備多的區域,為它們增強無線信號。(來源:中關村在線)
