隨著大數據的日益普及,核心網傳輸帶寬需求每年均有大幅度的提升,傳輸技術也需要進一步發展,新的應用和市場不斷涌現。這種爆炸式的發展得益于過去15年的技術積累,現在出現了單通道56Gb/s通信速率。芯片也基本成型,本文所做測試驗證,主要是把70G免焊高速連接器應用在單通道56Gb/s的測試板上。

所選用的70G免焊連接器

1. 1.85接口頻率范圍DC~70GHz

2.不用焊接,用螺絲鎖定

3. 45度出線,信號針尖有彈性,類似探針臺的測試探針設計

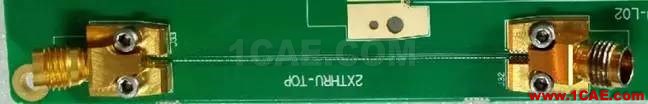

測試板情況

1. 測試板的走線長度2.28inch.

2. 測試板的線寬7mil

3. 測試板蓋了綠油,不蓋油芯片端會短路

測試方法

通過電子校準件,校準到1.85線纜的接口,67G的網,1.85的線纜

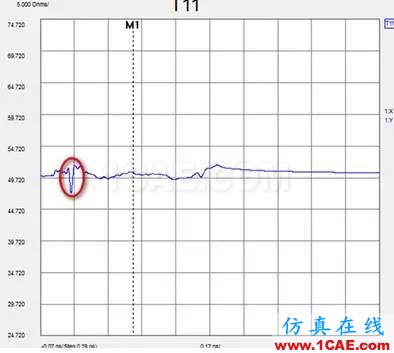

阻抗測試結果

紅色為70G的免焊連接器和PCB接口處,阻抗的波動有正負2.5ohm左右,非常的小,走線的阻抗也非?？拷?0ohm.

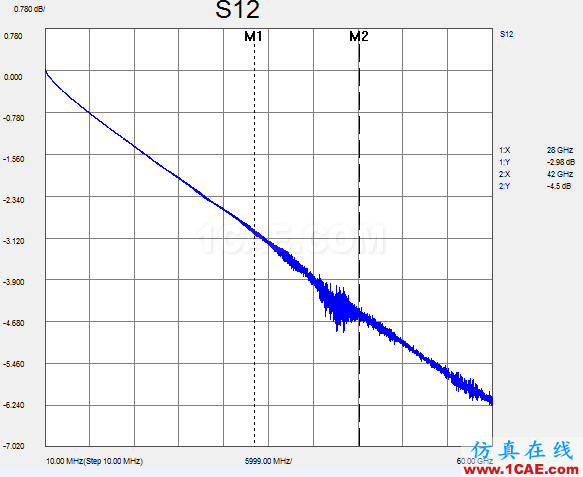

損耗測試結果

S21沒有大的諧振,在28GHz時為2.98dB。根據結果計算,去掉兩個連接器后,大概是1dB/inch,可供56G項目做參考

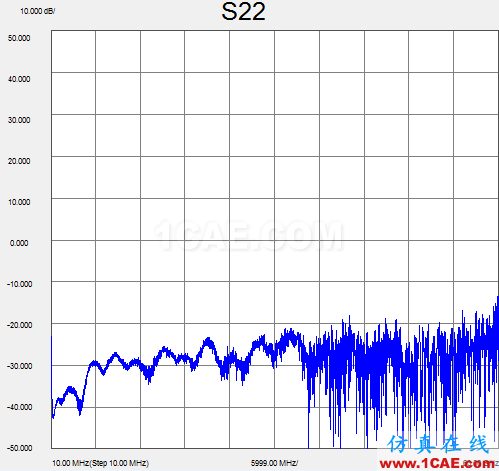

S22:

S22小于-20dB,在60Ghz以內,可見諧振非常的小

分析總結

因這種70G免焊連接器類似探針,應用在探針臺上的那種設計,因此可以重復利用,缺點是有磨損可能。

接頭處從上面來測試結果來看,阻抗控制較理想,變化比較小,S21也沒有什么諧振,但仍有待提高。就此類70G免焊連接器來說,性能還是非常的好,適應用技術研究。那么在高達56G,是否可以應用在內層有過孔的情況呢?對損耗的影響又如何呢?請等待下一回分解。

本文轉自公眾號: 興森科技
