(下篇)

接上篇內容可知,表層走線的優點是沒有過孔,相對來說阻抗容易控制。

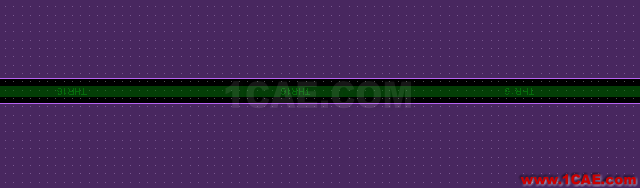

表層走線如圖

本文走線在內層,那么測試結果會有何種變化?請看下文。

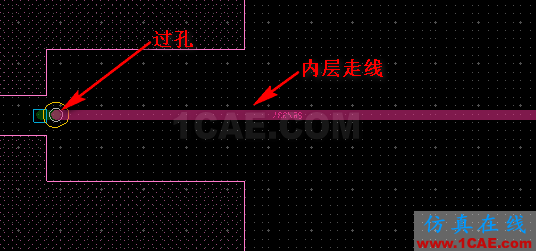

內層走線如圖

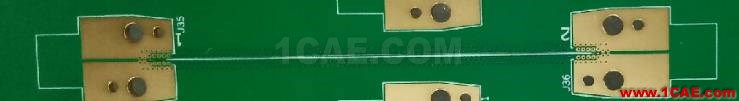

如圖所示:

1.測試板的走線長度1.12inch.

2.測試板的線寬6.5mil,比上一篇中的表層線小0.5mil

3.測試板上一白色線是絲印線,走線其實是在內層。

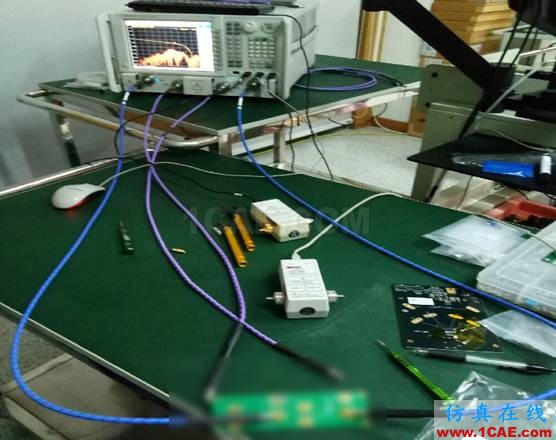

通過電子校準件,校準到1.85線纜的接口

實驗室已配了1.85、2.4、2.92線纜,67G的網分

測試時校準到67GHz。

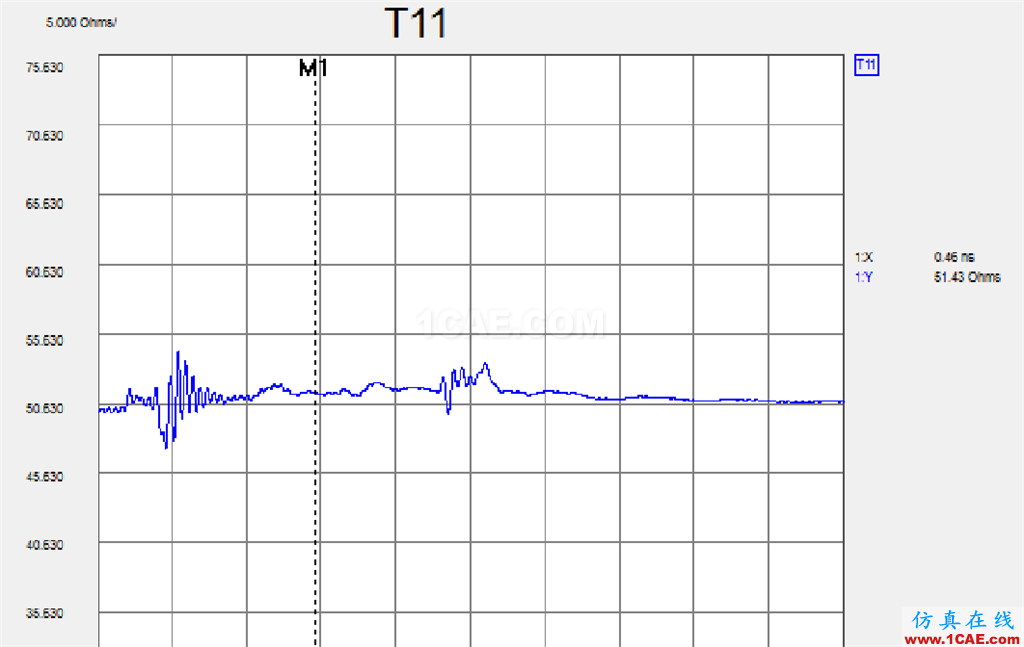

4.阻抗測試結果

阻抗在70G連接器和PCB接觸的盤和過孔處的波動有正負3.5ohm左右,算是設計非常完美了,但會比表層線的情況略差,因?yàn)樽邇?nèi)層會有個過孔,內層走線的阻抗54.43ohm左右,相對穩定,波動在1ohm左右。

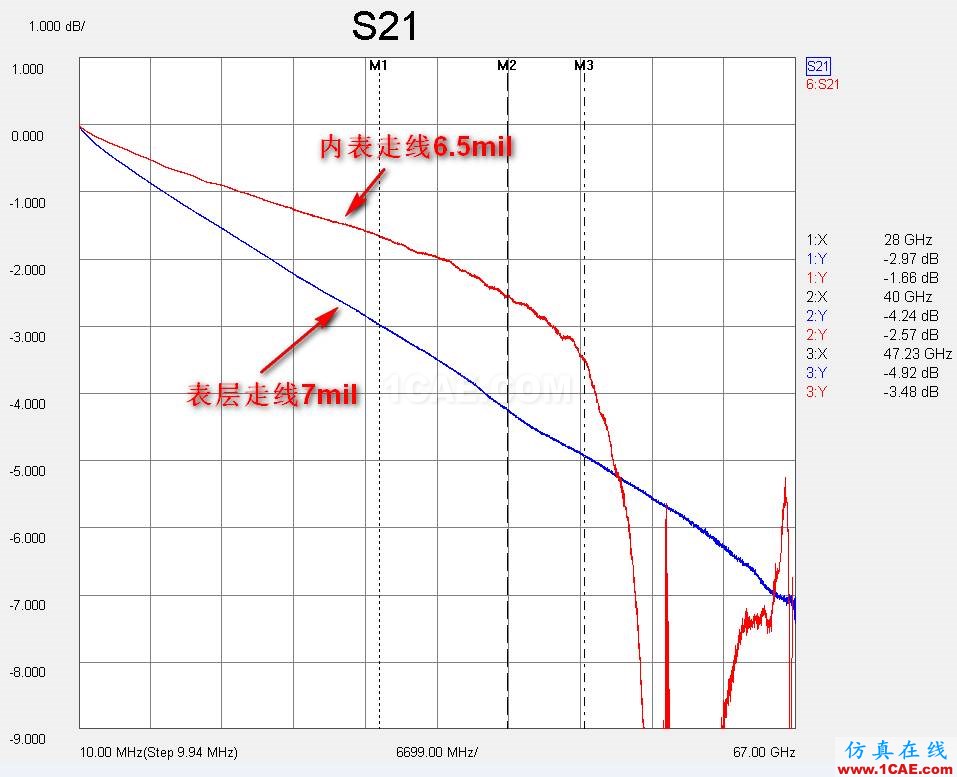

S21:

下圖中,紅色為此次的測試結果,有過孔走內層,走線寬度6.5mil;藍色為上一期中的走表層沒有過孔,走線7mil。

紅色S21在高頻50幾G的時候有諧振,如上圖,在大于48GHz的時候S21明顯被諧振往下帶。但在28GHz為S21為-1.66dB比藍色2.97dB小很多。所以單通道56G的設計,可以考慮走內層,因?yàn)镾21相較小很多。

「本篇備注:上篇損耗部分有一處要改正

S21沒有大的諧振,在28GHz時為2.98dB.根據結果計算去掉兩個連接器后,大概是2dB/inch,可供56G項目做參考(因?yàn)楫?dāng)時長度做AFR后,僅有一半的長度)?！?

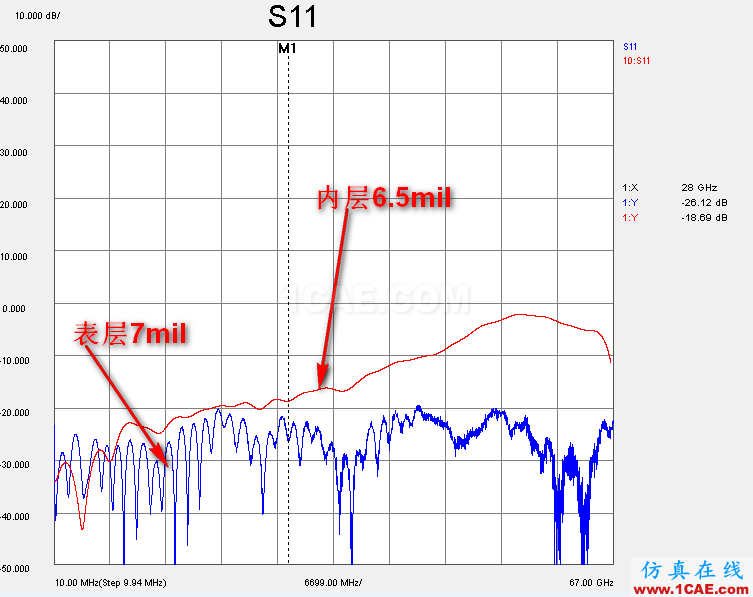

S11:

下圖中, 紅色為此次測試結果,有過孔走內層,走線寬度6.5mil;藍色為上一期中的走表層沒有過孔,走線7mil。

由于有過孔,阻抗差一點,反射也就大了一點,如上圖,紅色S11在高頻明顯變大了。但是28GHz的時候S11為-18.69,還是很不錯的值,因此認為單通道56G還是可以走內層的。

從以上的測試結果來看,單通道56G還是可以走內層的,阻抗控制比表層會差一點,但依然有不錯的結果,S11在28GHz的時候?yàn)?18.69,數值也是比較小,但是S21明顯變小,這是走內層的好處,特別是信號越長時,優勢越明顯。

針對上期問題的回答討論

Q:這種70G免焊連接器來說,那么在高達56G,是否可以應用在內層有過孔的情況呢?對損耗的影響又是怎么樣呢?

A:在56G通道運用,測試值在28Ghz 時,認為是可以應用在內層有過孔的情況,對插損(S21)來說內層更小,回?fù)p相差不大,可以接受。

本文轉自公眾號: 興森科技
