另解PA輸入端匹配電路的作用

2017-06-18 by:CAE仿真在線來源:互聯網

零中頻架構收發器,顧名思義,去除掉了中頻的零件,由于具備了低成本,低復雜度,以及高整合度,這使得零中頻架構的收發器,在手持裝置,越來越受歡迎。但連帶也有一些缺失,其中一項便是所謂的VCO Pulling,如下圖[1-3] :

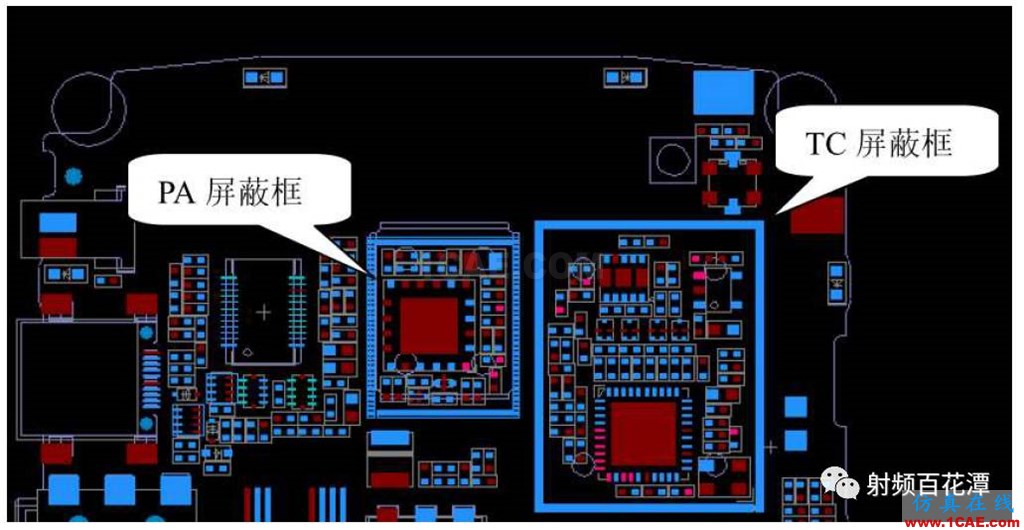

在零中頻架構中,因?yàn)橹黝l訊號的頻率與LO 相同,所以有可能會泄漏并造成干擾,而整個發射路徑中,最可能的泄漏來源為PA 輸出端與天線端,因?yàn)镻A 輸出端的能量最強,因此會以傳導方式干擾,而天線端則是會直接以輻射方式干擾,使調變精確度下降,導致相位誤差,頻率誤差,以及EVM 都會有所劣化。因此不論是高通,或是MTK,都會建議收發器與PA要分別放在兩個獨立的屏蔽框里,也是為了避免VCO Pulling[1]。

除此之外,PA 輸入端的匹配若沒調校好,會因反射而干擾VCO,導致調變精確度下降,如下圖 :

而PA 輸入端的匹配電路,其擺放位置需依平臺而定,例如若為MTK 的MT6252,則需靠近收發器,但若為高通的WTR1605L,則需靠近PA。

有時會遇到的問題是,將PA 輸入端的SAW Filter 拔掉,其相位誤差與EVM 會變差,此時可能有人會認為是SAW Filter 的關系,但這是個誤解,因?yàn)橄辔徽`差與EVM,都是帶內噪聲,而SAW Filter 是用來抑制帶外噪聲,換言之,SAW Filter無法改善相位誤差與EVM,相反地,若SAW Filter 的Group Delay 過大,會導致信號有所失真,進而劣化EVM。

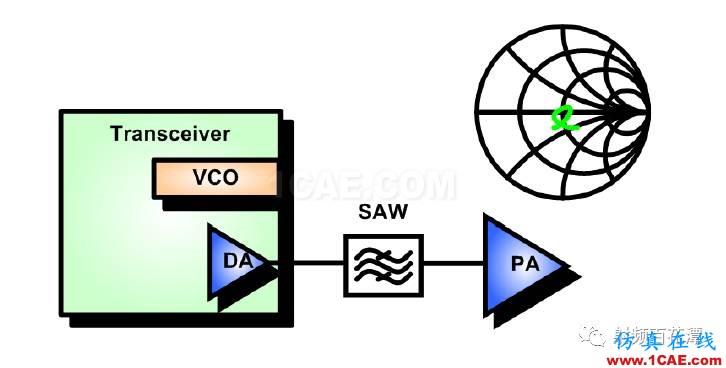

因此合理的解釋,便是VCO Pulling,當PA 輸入端放SAW Filter,此時收發器看出去的S11 很好,不會有訊號反射。

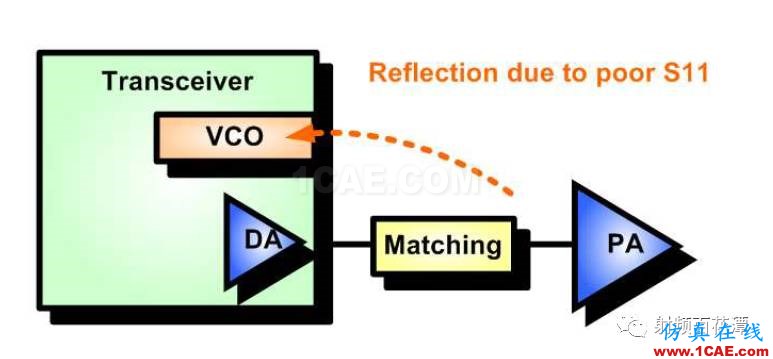

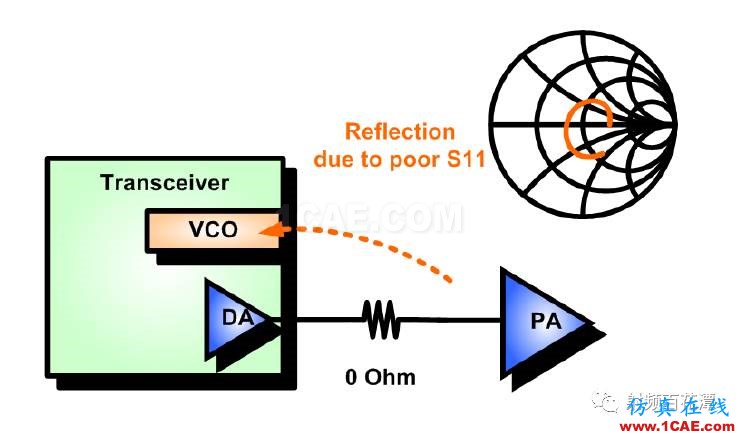

但是當PA 輸入端的SAW Filter 拔掉時,其發射訊號由于Layout 走線阻抗關系,導致收發器看出去的S11 不好,訊號反射打到VCO,使得調變精確度下降,其相位誤差與EVM 變差。故此時應針對PA 輸入端的Matching 再作微調,以減少反射[3]。

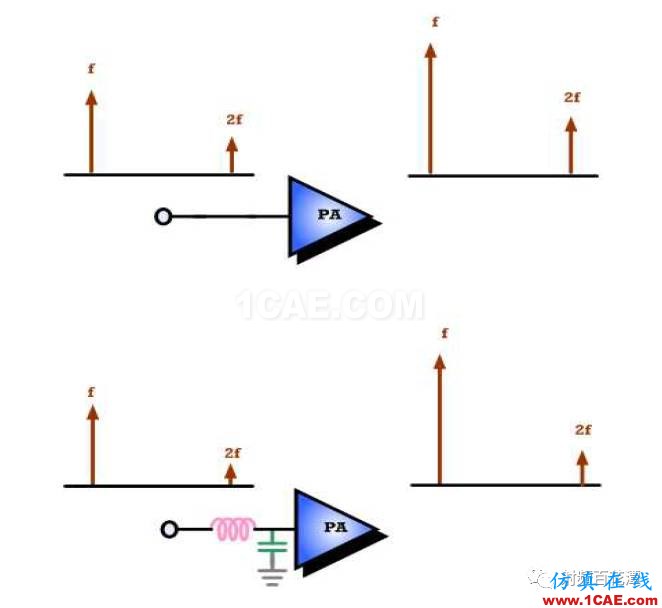

另外,由[4-6]可知,當RF 訊號的諧波過大時,可在PA 輸入端,設計LC 低通濾波器,先抑制PA 輸入端的諧波,避免因PA 的非線性效應,而使其更加惡化。

特別注意的是,不可將LC 低通濾波器,設計在PA 輸出端,因?yàn)闀拥絃oad-pull。

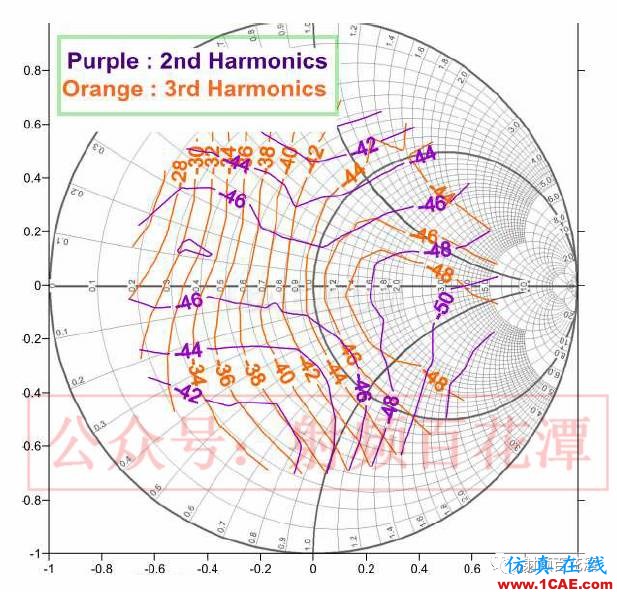

由上圖可知,不同的Load-pull,會有不同諧波值,第二象限是高諧波區,若該LC 低通濾波器,使Load-pull 跑到第二象限,進而導致諧波值變大,那么該濾波器抑制諧波的能力,便大打折扣。

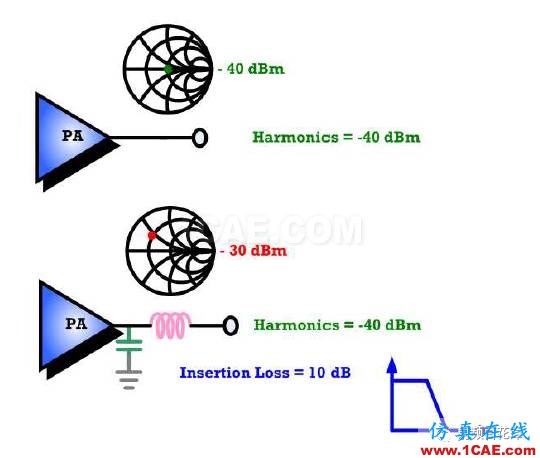

如上圖,假設該濾波器,其諧波的Insertion Loss 為10 dB,但因更動了Load-pull,使其諧波增加了10 dB,那么最終諧波會因其抵消結果,而并未所有抑制,故若將LC 低通濾波器,設計在PA 輸出端,那么該濾波器抑制諧波的能力,便大打折扣,即便最終諧波仍獲得改善,也會因Load-pull 更動,而導致其他發射端的性能都劣化[4-6]。

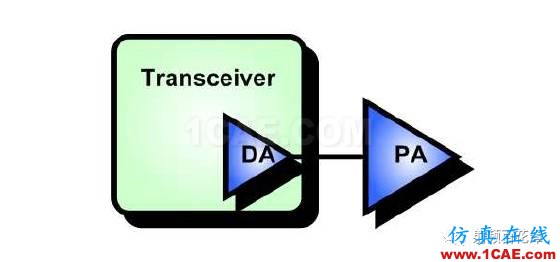

而由[1-2]可知,PA 的輸入端,其實也是DA(Driver Amplifier)的Load-pull :

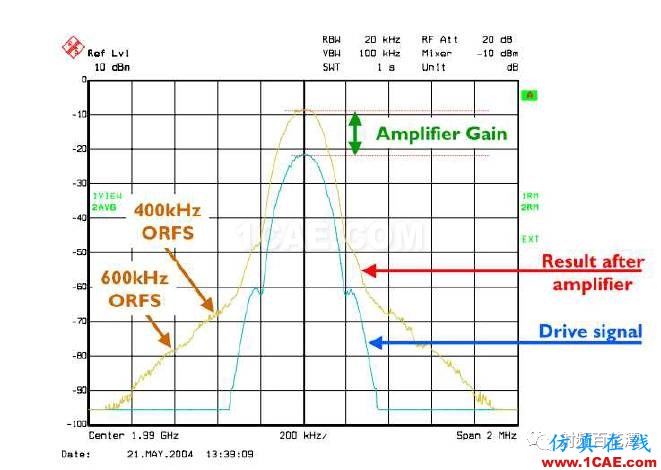

因此這部分的匹配若沒調校好,會使DA 的線性度不夠,導致在PA 輸入端,開關頻譜已偏高的情況發生,再加上PA 是主要的非線性貢獻者,如此便會導致PA輸出端的開關頻譜更差。

當然WCDMA 的ACLR,也是一樣道理,因此PA 輸入端的ACLR 不能太差,否則PA 輸出端的ACLR,肯定只會更差,而一線品牌大廠,其正負5MHz 的ACLR,都要求至少-40 dBc,

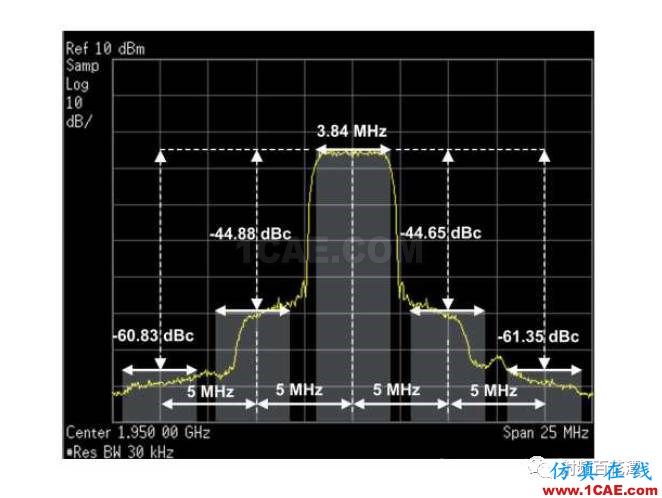

所以PA 輸入端,其正負5MHz 的ACLR 至少要-50 dBc。另外EVM 也是一樣道理,由下圖可知,當PA 輸入端的Matching 調校為較收斂的狀況時,其EVM 也跟著改善[2]。

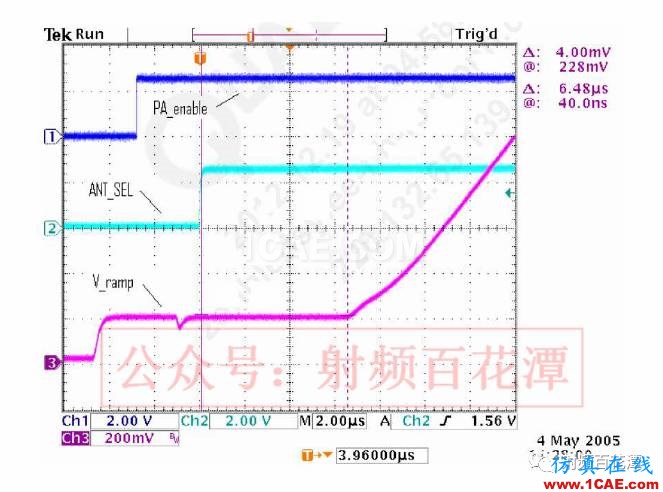

由于PA 的輸入功率范圍一向很廣,以RFMD 的RF3225 為例,其輸入功率范圍為0 dBm ~ 6 dBm,這表示收發器的輸出功率,即便扣掉Mismatch Loss 與Insertion Loss,仍符合PA 的輸入功率范圍,因此一般而言,較少調校此處的匹配,通常都是要debug 時,才會調校此處。而由以上可以看出,若PA 輸入端走線阻抗控制做得夠好,有收斂在50歐姆附近,理論上拿掉是不至于出太大問題。當然,PA 輸入端Matching 拿掉,就無法兜低通濾波器,來解傳導雜散,不過若是高通平臺。還可以靠調NV 的方式來解。下圖是PA_Enable、ANT_SEL、V_ramp 三條曲線[1]。

這三條曲線,對于諧波以及開關頻譜,都會有影響,建議PA_Enable 比V_ramp早開啟,而且最好能早一段時間。而Ant_sel 可以比PA_en 早開啟,也可以比PA_en晚開啟,看怎樣的NV 值其諧波以及開關頻譜會最低。

前面提到,若PA 輸入端走線阻抗控制做得夠好,有收斂在50歐姆附近,理論上其PA 輸入端的Matching 可拿掉。而若PA 沒有內建DC Block,則PA 輸入端需擺放串聯電容。然而,由[7-8]可知,串聯電容會使阻抗有所偏移,破壞原本已經控制好的阻抗。那這該如何處理呢 ?

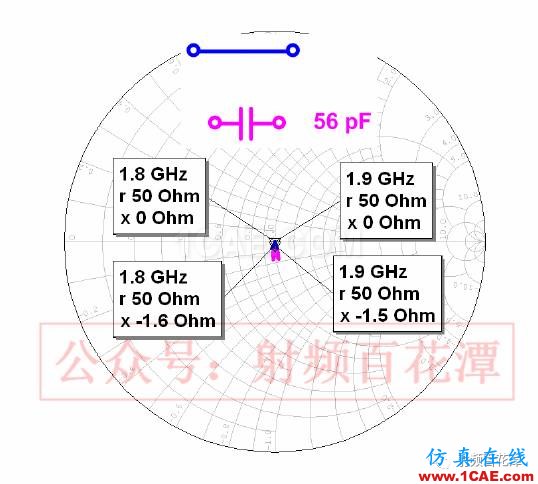

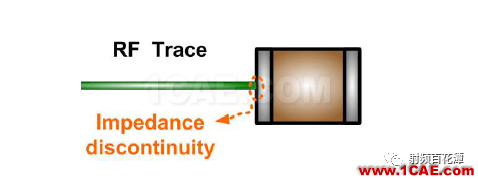

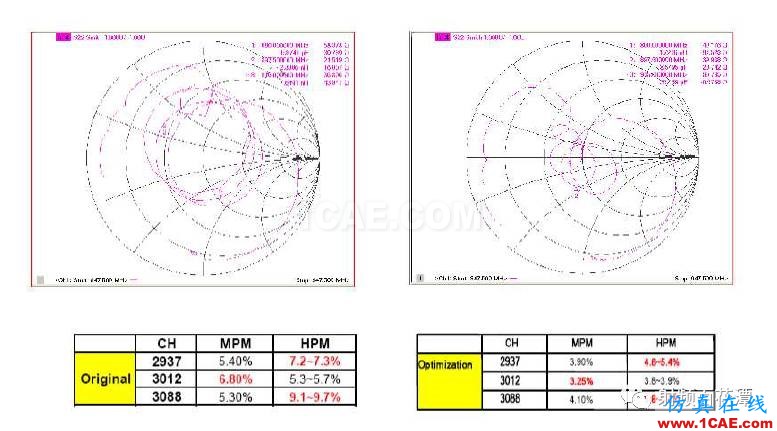

上式是容抗的公式,由上式可知,當電容值極大時,其阻抗會近乎于零。而作阻抗匹配前,要先將落地組件拔除,且串聯零歐姆電阻,來得知走線的原始阻抗[8],因此可知串聯零歐姆電阻,并不會改變原始阻抗。而前述已知,電容值極大時,其阻抗會近乎于零,相當于零歐姆電阻,故可知若想抵擋直流訊號,但又不想使阻抗有所偏移時,可以擺放大電容,來同時兼具這兩種需求。然而這邊所謂的大電容,并不需要到uF 等級,因?yàn)閡F 等級的電容,至少都是0603 的尺寸,若擺放在走線,不僅占空間,同時也會因?qū)挾扰c走線差異過大,產生很大的阻抗不連續,以至于Mismatch Loss 增加,如下圖:
