30GHz惠普駐波電橋拆解欣賞

2017-06-18 by:CAE仿真在線來源:互聯網

定向電橋是矢量網絡分析儀的基礎零部件,它的性能直接關系到矢網的精度水平?；萜展驹谏鲜兰o(jì)80年代研制了以HP8516A為代表的高檔矢量網絡分析儀,覆蓋從低頻到40GHz的頻率。

這里拆解的電橋來自HP8515A。該型號比較特殊,惠普(是德)的網站上查不到,頻率范圍介于8514和8516之間,但擴展到低頻(其它型號均為45MHz),高頻為26.5GHz。電橋可工作到更高頻率,與HP8516A在高頻段使用的應當是類似的技術,低頻段明顯不一樣(體積都大好幾倍)。

為了平衡差分阻抗,電橋采取了復雜得匪夷所思的措施;為了減少相位不平衡度,它選擇了工藝?yán)щy的超細同軸線嵌套,使得橋上的路徑不一致小于0.1mm。這種搞法,怎一個貴字了得。幸好隨著技術的發展(省錢),現在的復雜度已經顯著降低了。

下面就言歸正傳

湊合一下看到三分之一頻率,指標出色。而且,很難說不是因?yàn)槟莻€(gè)Mini的負載回?fù)p不好……

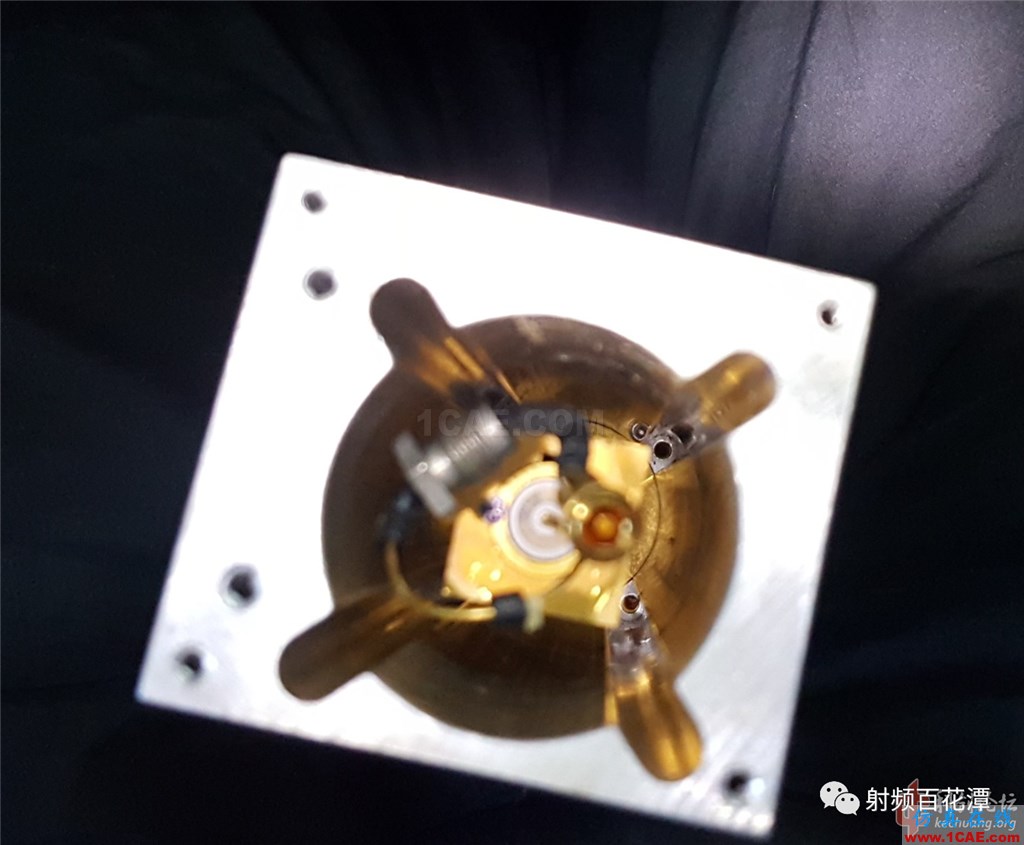

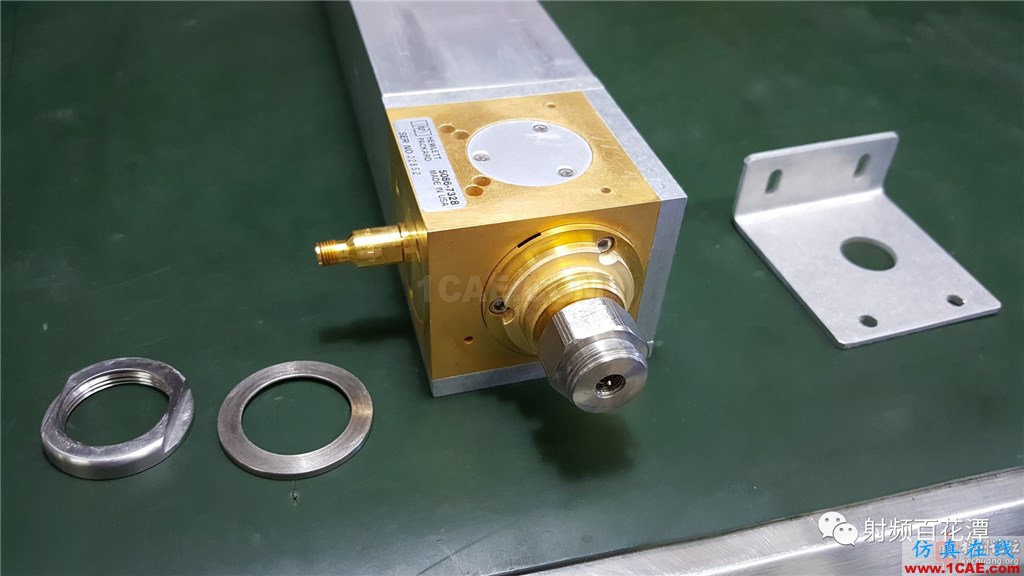

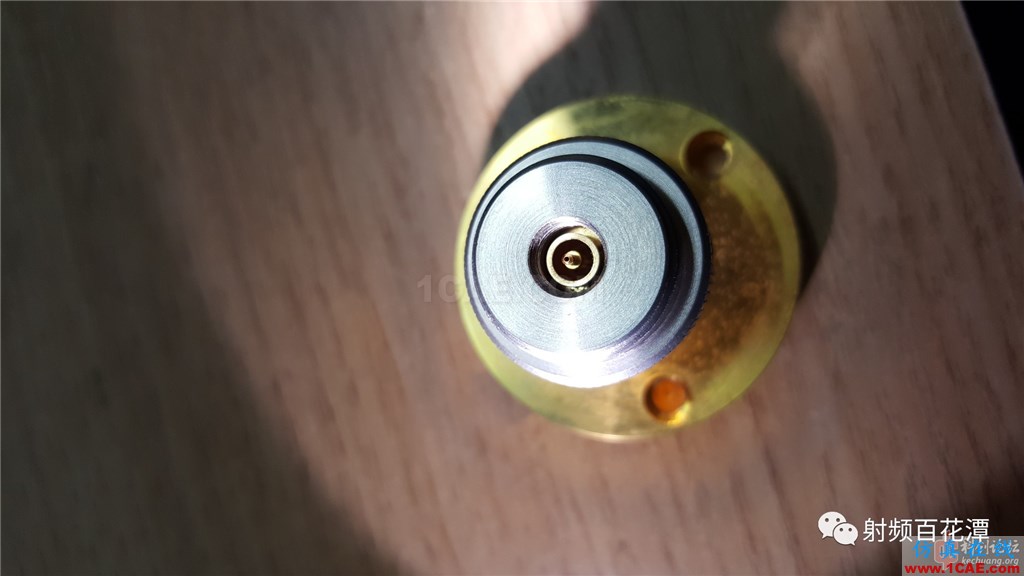

測試端口的樣子

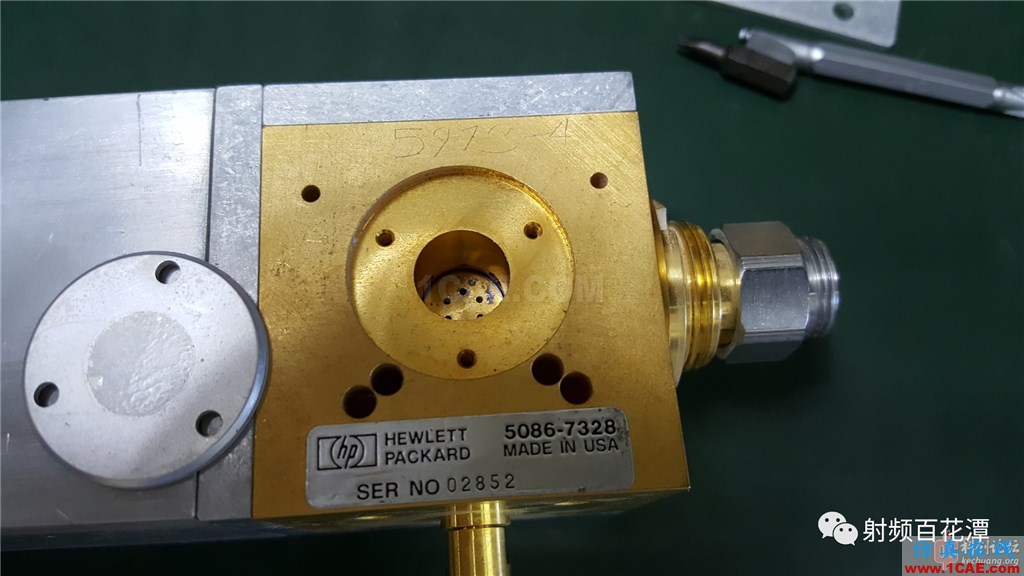

擼起袖子加油拆,這是頂蓋打開后的樣子,一個彈簧壓住一個小蓋板

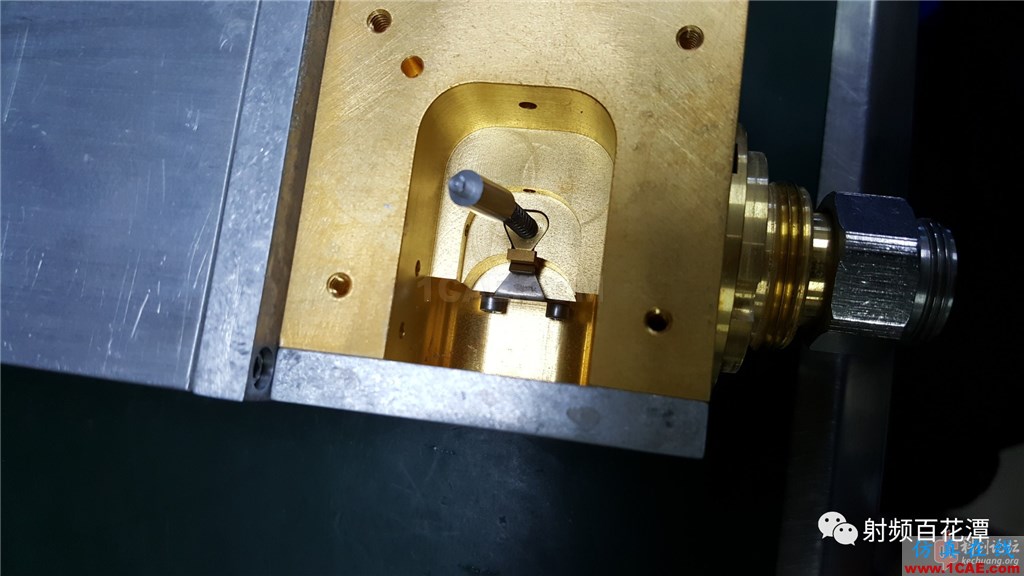

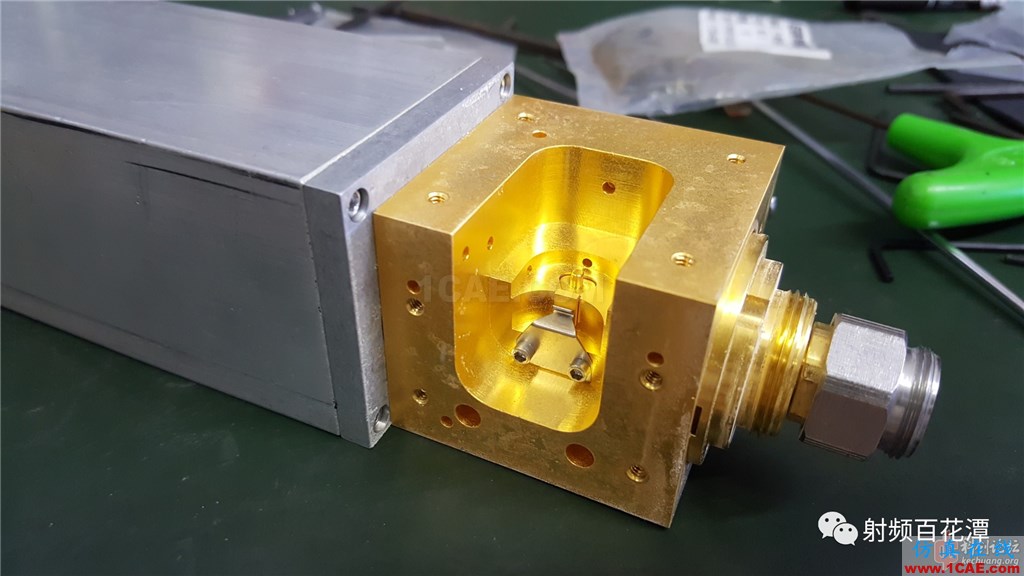

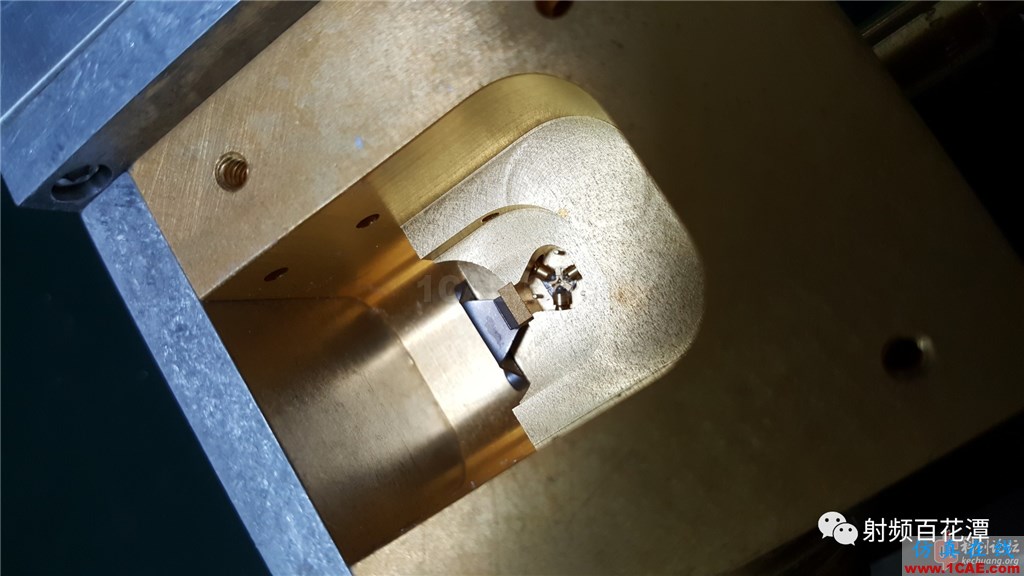

把側蓋也打開,可以看到那個小蓋板

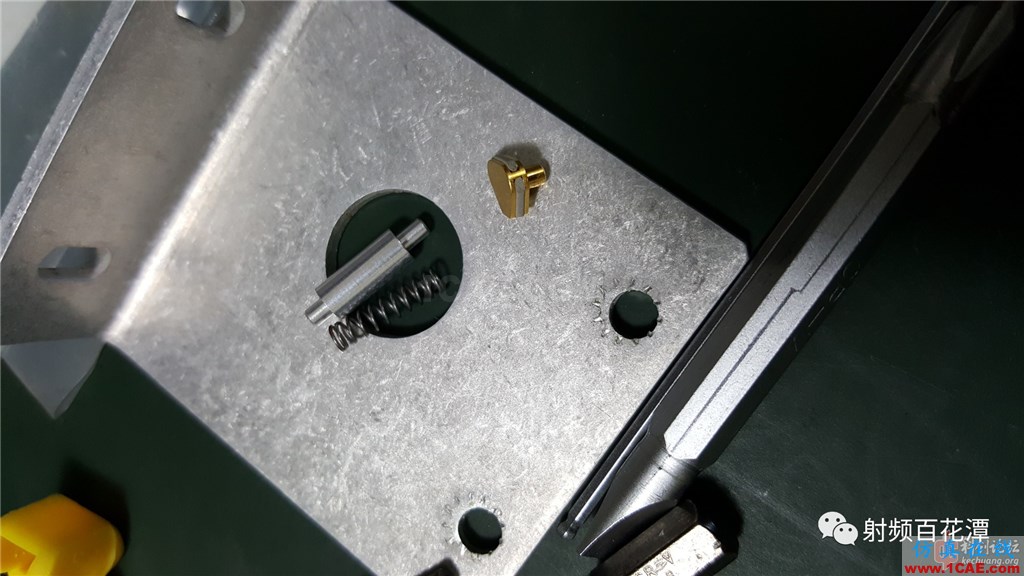

取下的零件和小蓋板

這是電橋的兩個臂,按照惠普高端產品的習慣,應該是藍寶石片上做的鍍層

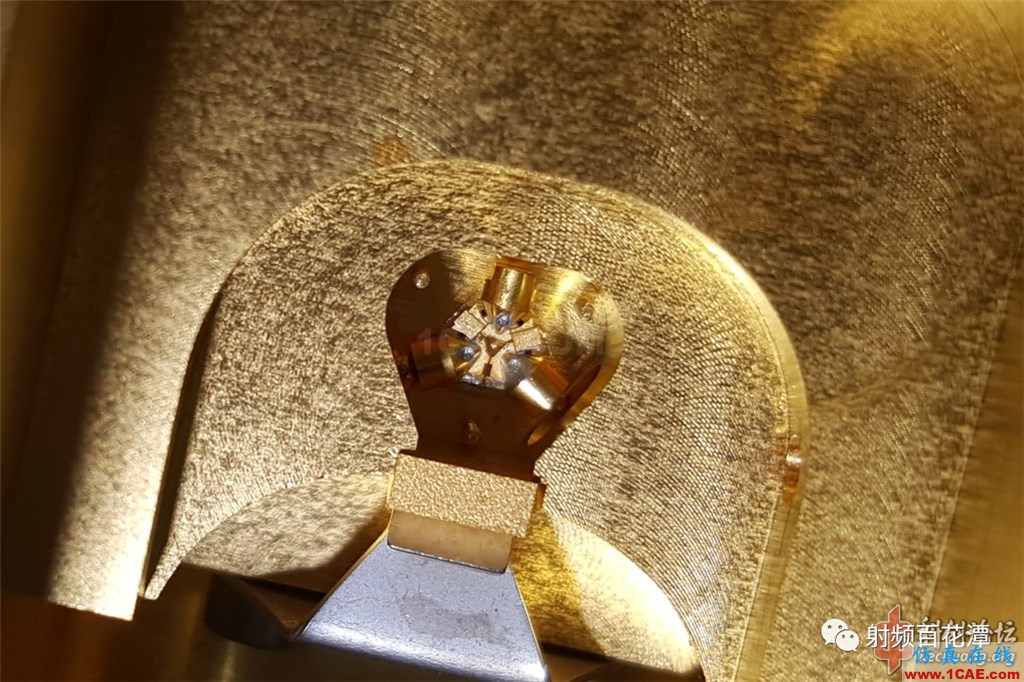

用顯微鏡看一看,上面有4個電阻,兩個電容。注意右下角狹縫中心的細線,那是同軸電纜的芯線。同軸電纜的外殼一端焊接在了橋的一個臂上。

背面就是一個金屬塊塞上。當然塞多進去應該是根據機械配合和阻抗要求調過的。

3.5連接器下面是一個可以拆卸的可閥過渡段(其實是空的,和空氣線差不多的性能),這個零件支撐了剛才看到的藍寶石電橋。

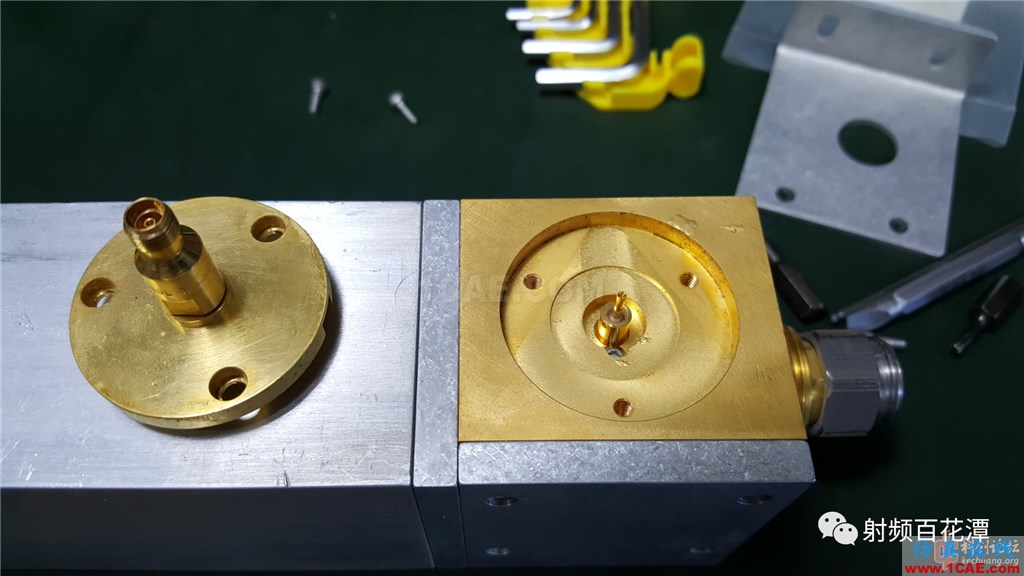

不出所料,我把兩個同軸支撐都取下來了。

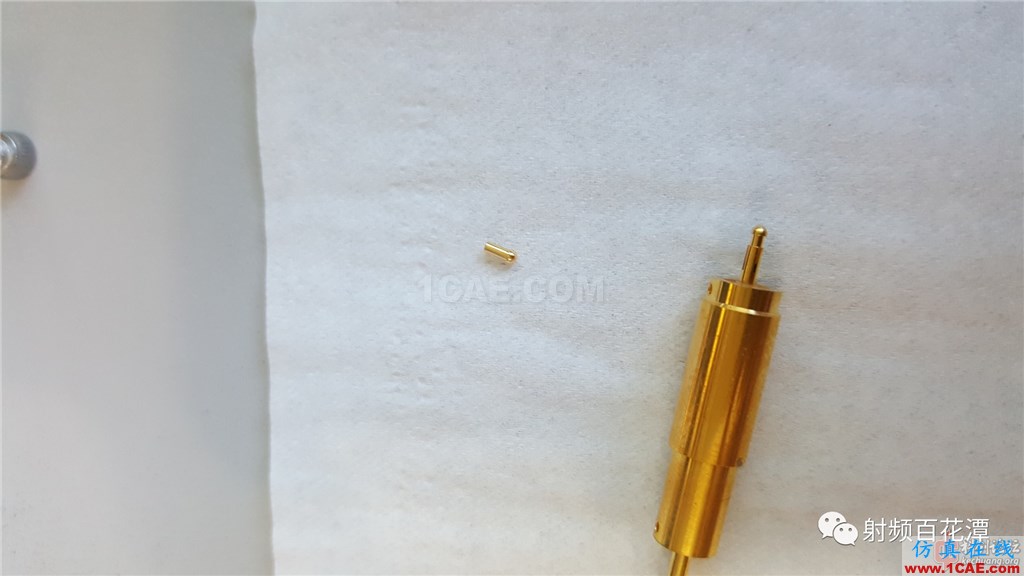

一頭是一段可以伸縮的球頭

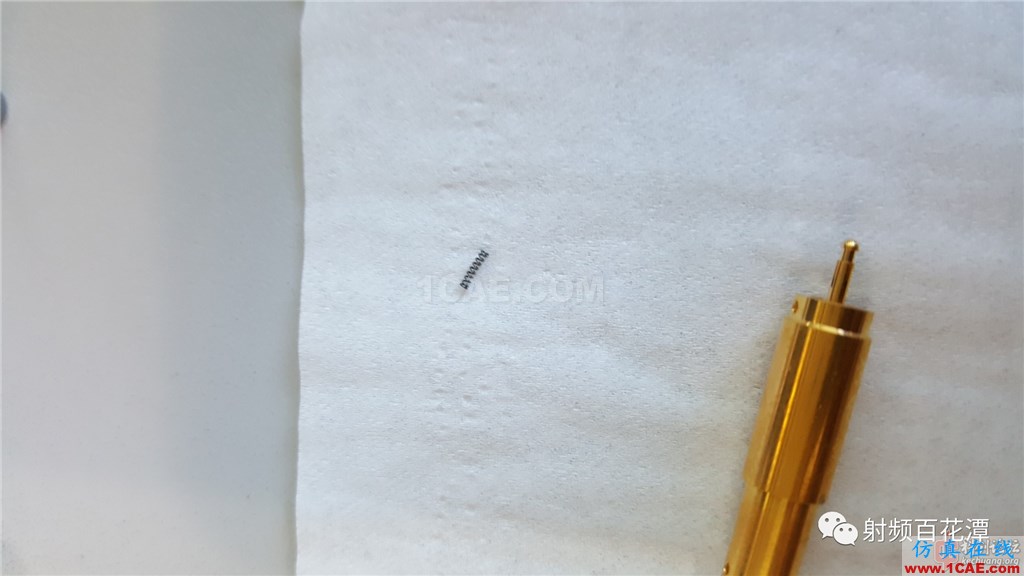

肚子里面有一個0.6mm左右的小彈簧

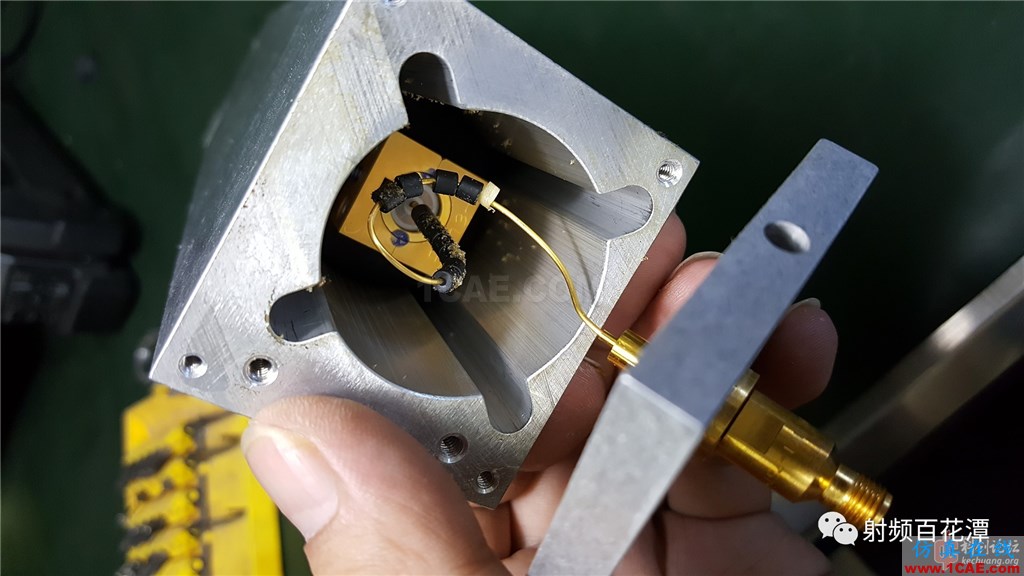

藍寶石已經只剩上面提到過的同軸線連著了,搖搖欲墜。這次拆解是希望不破壞現場、最后能夠復裝的,但是看到這里,就已經不詳預感了。

為了拆下同軸線,看到巴倫部分,必須從大肚子上開刀

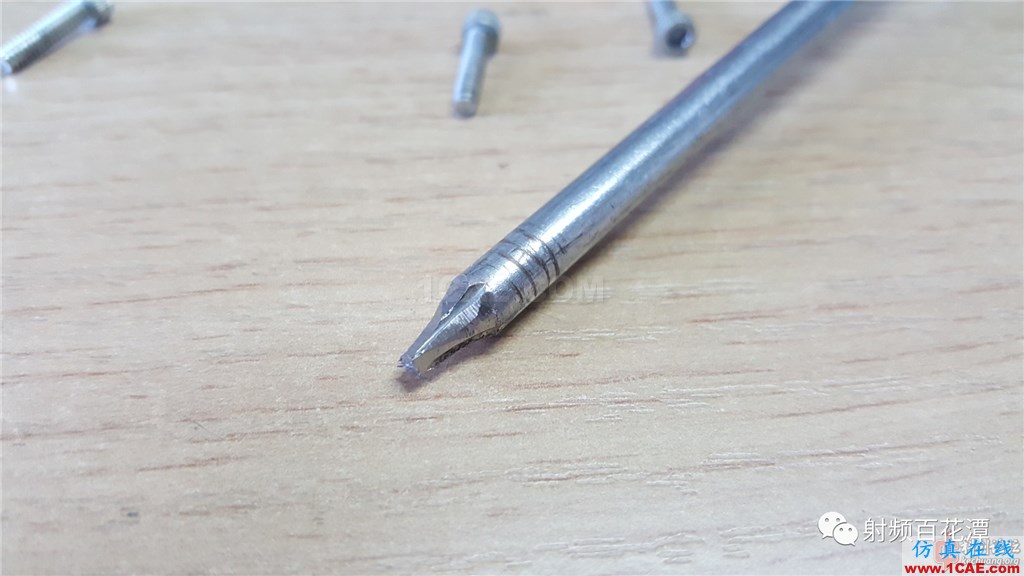

這個橋的機械設計很坑,英制的不到3mm的內六角螺絲在距離表面接近30厘米處,淘寶上搜遍,最長的螺絲刀只有25厘米長。。無奈,自己磨一把。

還是拆下來了,就是最里面的螺絲孔

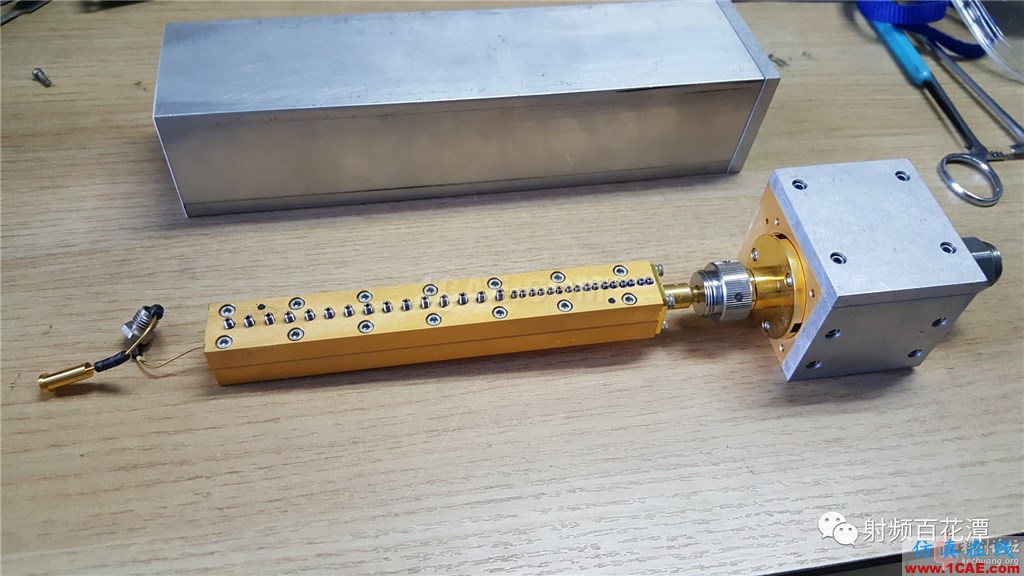

華麗的內心閃亮登場

然后,然后,同軸線斷了。這些接頭都涂了緊固膠,是上機床搞開的,因?yàn)?.5鎖緊螺套被粘死無法旋動,不得不整體旋轉擰斷了內部的同軸線。其實后來想了下,斷是必然的。要想不斷,應該先拆小肚子,用烙鐵搞開細同軸的一端;也可以先融化藍寶石上的焊線。

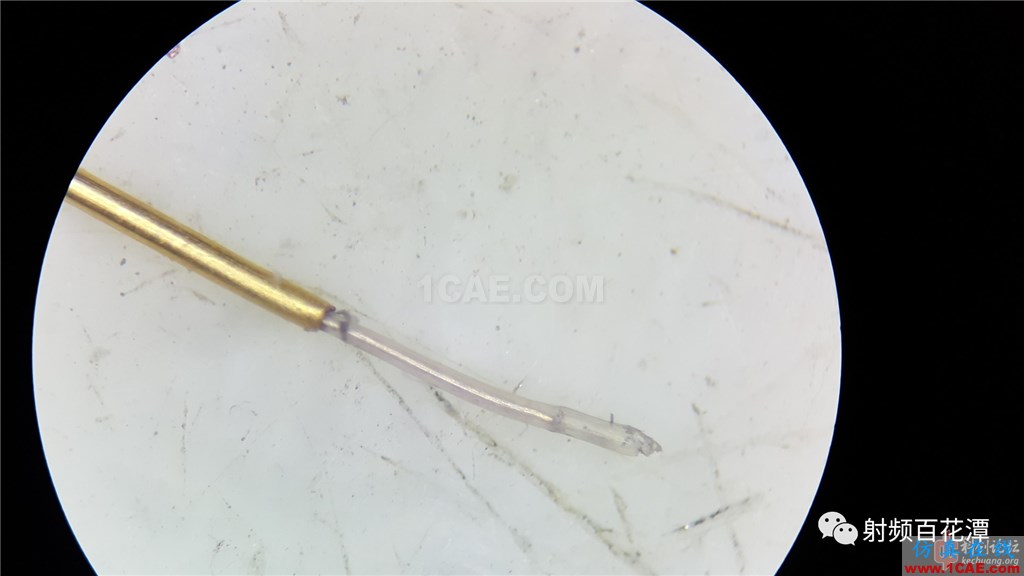

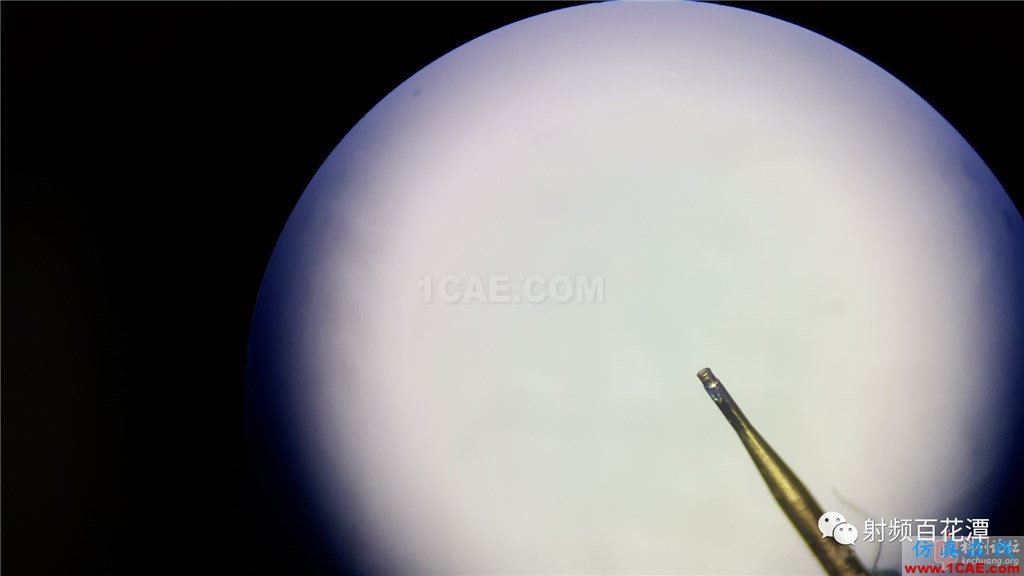

這個線需要用顯微鏡看

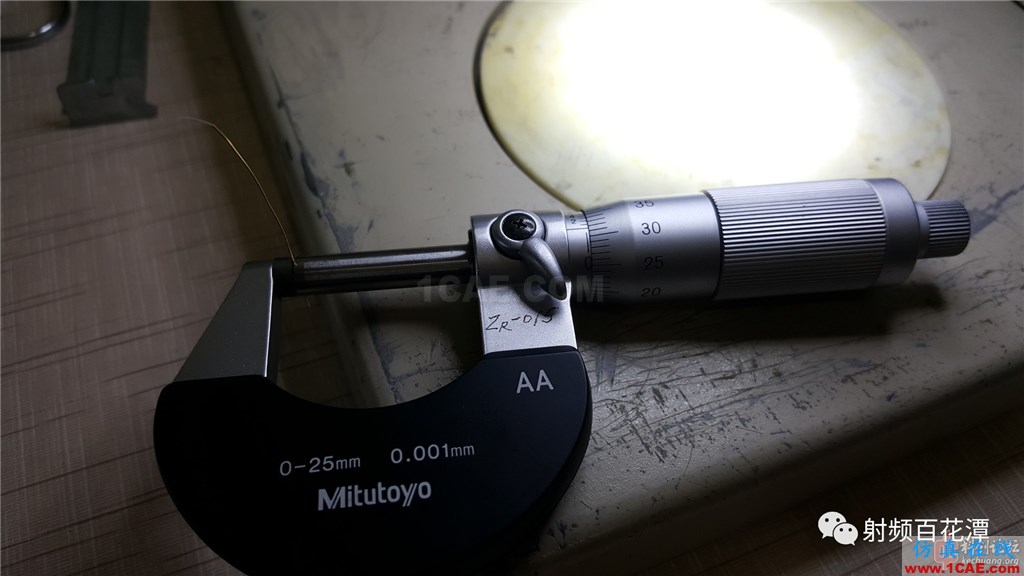

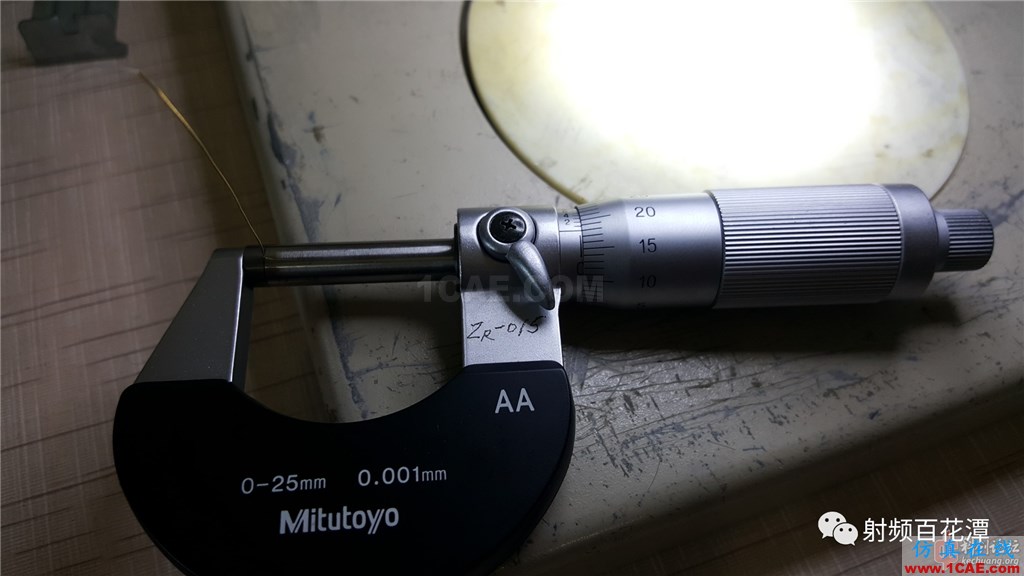

外殼直徑0.3mm

絕緣體外徑0.18mm。芯線直徑……不好意思,我就從來沒有完整的剝開過。

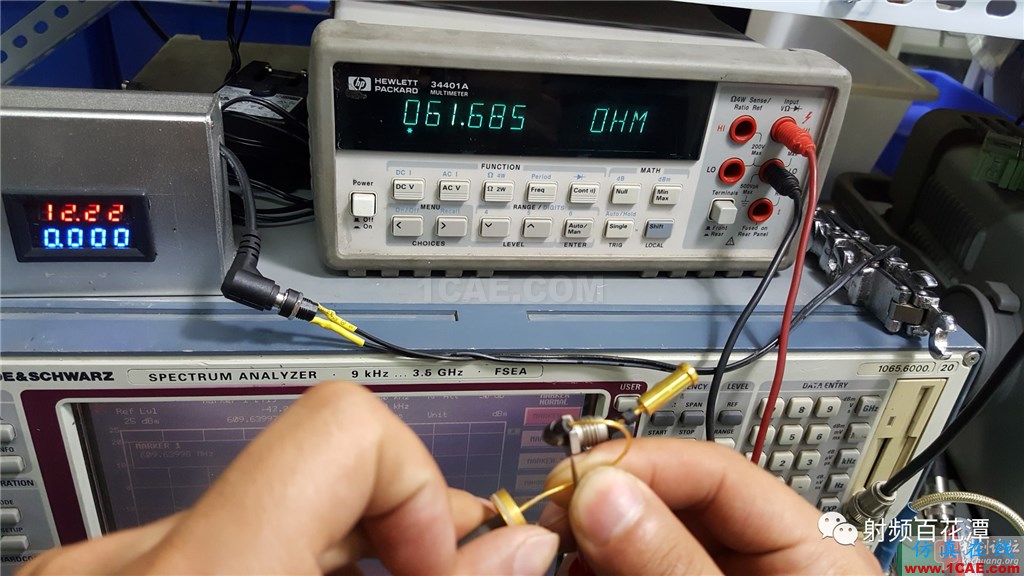

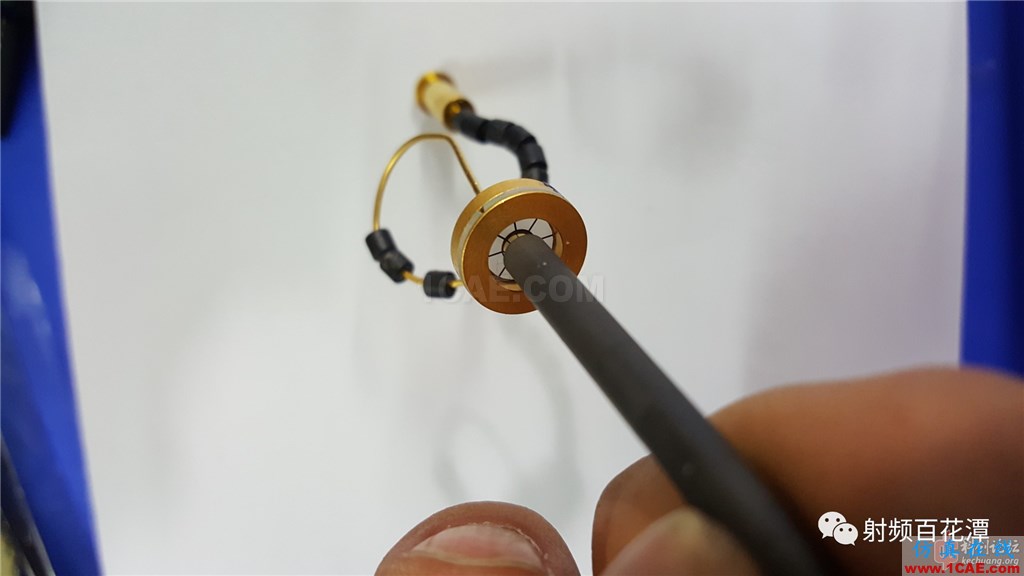

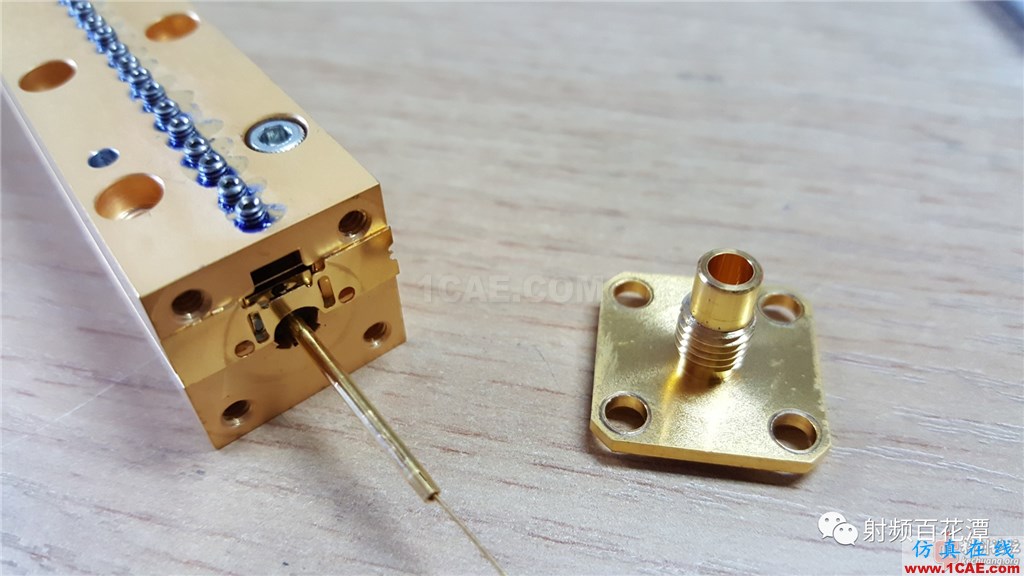

繼續看巴倫,細同軸線此時套在了一個稍微粗點(大約1mm直徑)的銅管內,構成空氣線

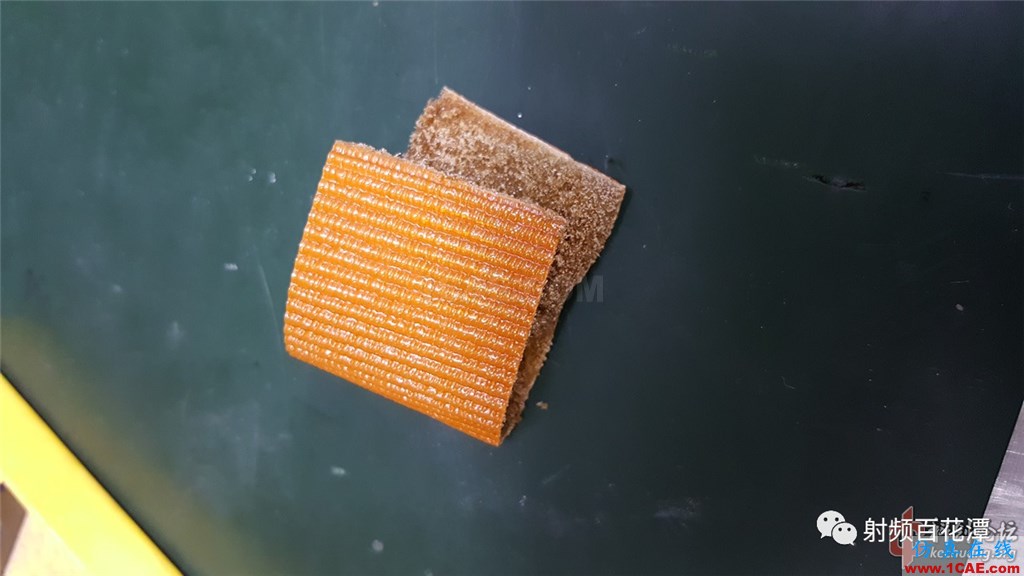

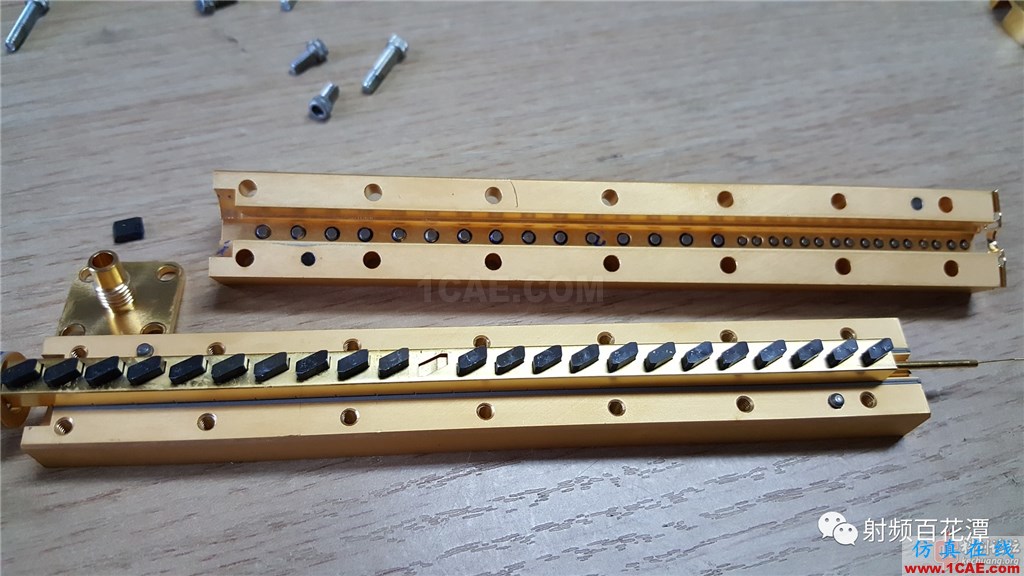

拆開以后——彈性的支架上放滿了磁體材料,調節螺絲可以調整這些磁體的松緊

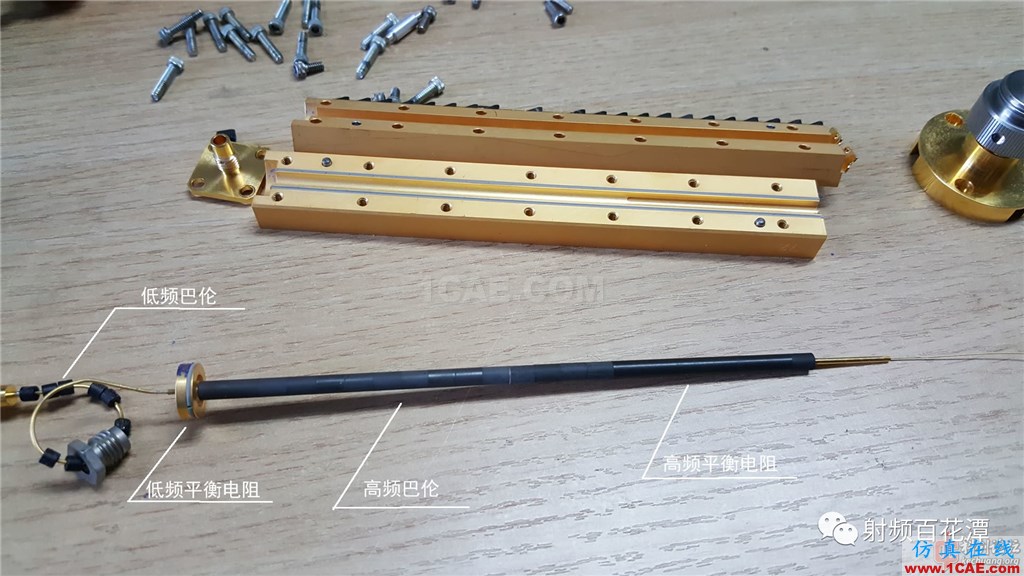

磁體灰飛煙滅啦,看到了巴倫的核心部分

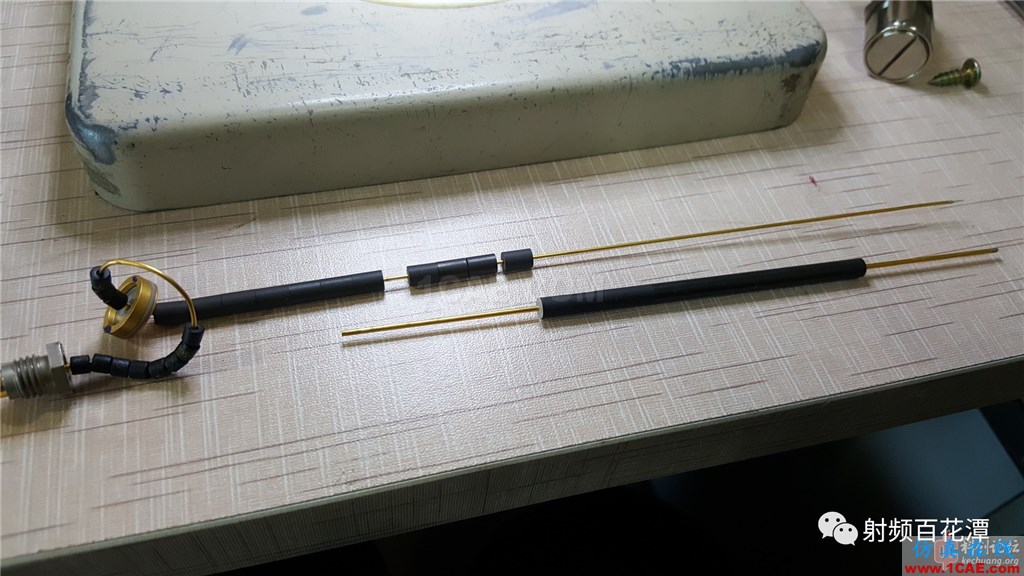

巴倫處是兩層套管,內層是0.8mm左右同軸線,然后裝在1.2mm左右的鍍金銅(不一定,看著像)管內。在最右側,內層同軸線才轉成剛才看到的0.3mm同軸線。由于最近實驗室裝修無法開倫琴機,轉換器內結構未知。
