用實例具體解釋PCB設計中的3W規則
電子玩家/文

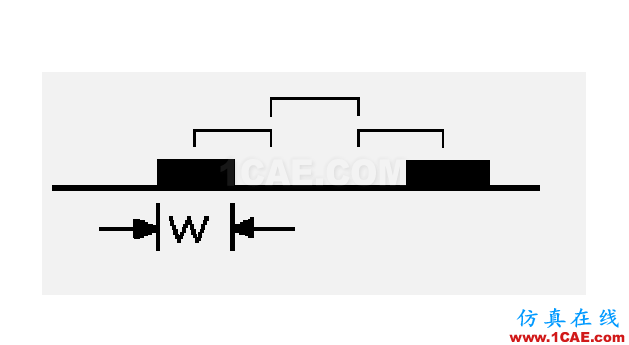

PCB設計中的3W規則主要是為了減少線間串?dāng)_,應保證線間距足夠大,當線中心間距不少于3倍線寬時,則可保持70%的電場不互相干擾, 稱為3W規則。 如要達到98%的電場不互相干擾, 可使用10W的間距。
下面我們從一個實際的例子中理解一下:
圖一
圖二
圖三

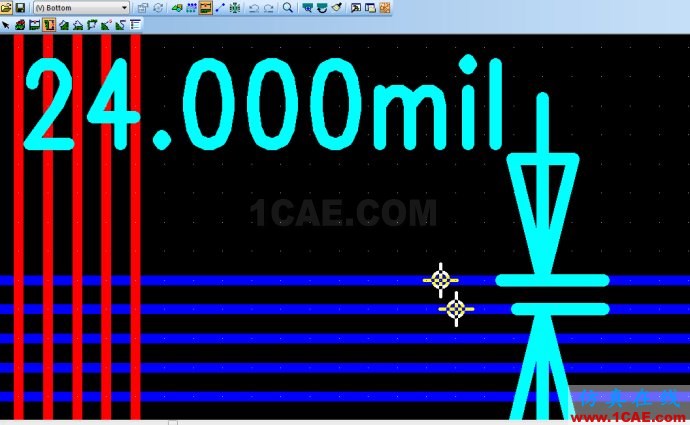

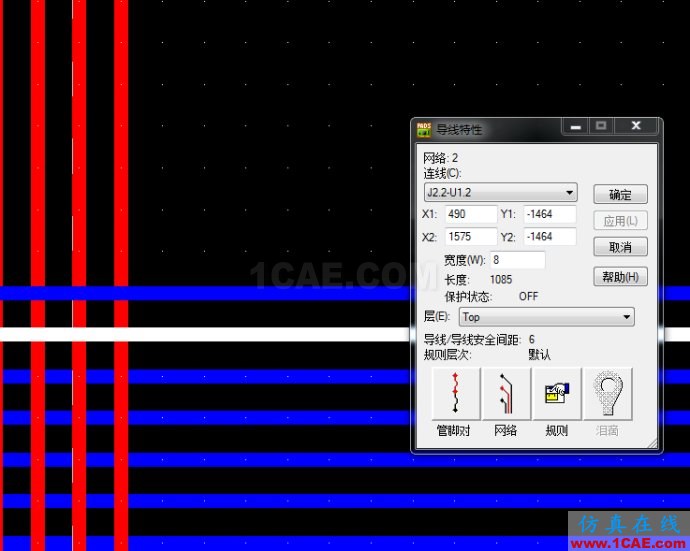

圖一和圖二是兩根相鄰的走線,線寬分別是8mil,圖三是測量了兩根線的中點到中點的距離,是24mil,剛好是8mil的3倍,正是我們常說的3W規則。
