PADS Layout做PCB封裝時是如何繪制異形焊盤的【轉發】

2017-05-21  by:CAE仿真在線  來源:互聯網

PADS Layout做PCB封裝時是如何繪制異形焊盤的



1. 放置一個標準的元件腳焊盤,因?yàn)楫愋魏副P對于元件焊盤只是在焊盤上去處理。
PADS Layout做PCB封裝時是如何繪制異形焊盤的

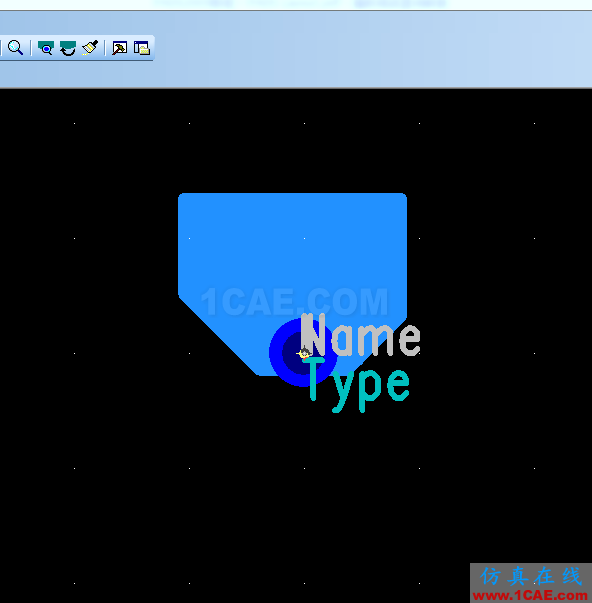

2. 點擊鋪皮( Copper)圖標 ,進入繪制銅皮模式,畫出一個所需要的異形焊盤形狀的銅皮,用這個銅皮充當所需的異形焊盤。
PADS Layout做PCB封裝時是如何繪制異形焊盤的

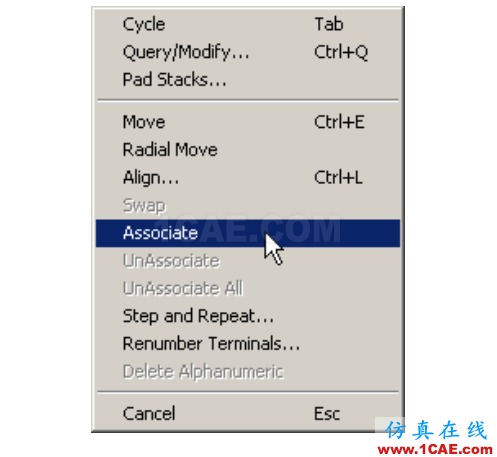

3. 這時焊盤和銅皮還都是獨立的對象,點擊焊盤右鍵鼠標,彈出菜單,在彈出的菜單中選擇 Associate(使聯合),再點擊銅皮,這時兩者都處于高亮狀態,這時它們兩已聯合成一體做為一個異形的管腳了。移動它,它們會同時被移動。

PADS Layout做PCB封裝時是如何繪制異形焊盤的



PADS Layout做PCB封裝時是如何繪制異形焊盤的



電子玩家/文
