搜索T44 25Gbps Etherenet 信號仿真和設計【轉發】
2017-04-14 by:CAE仿真在線 來源:互聯網

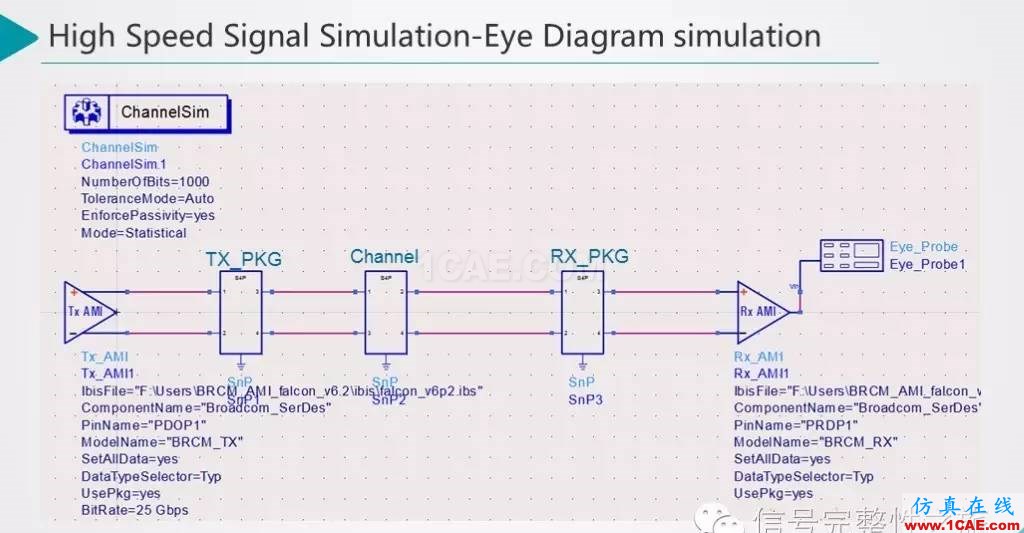

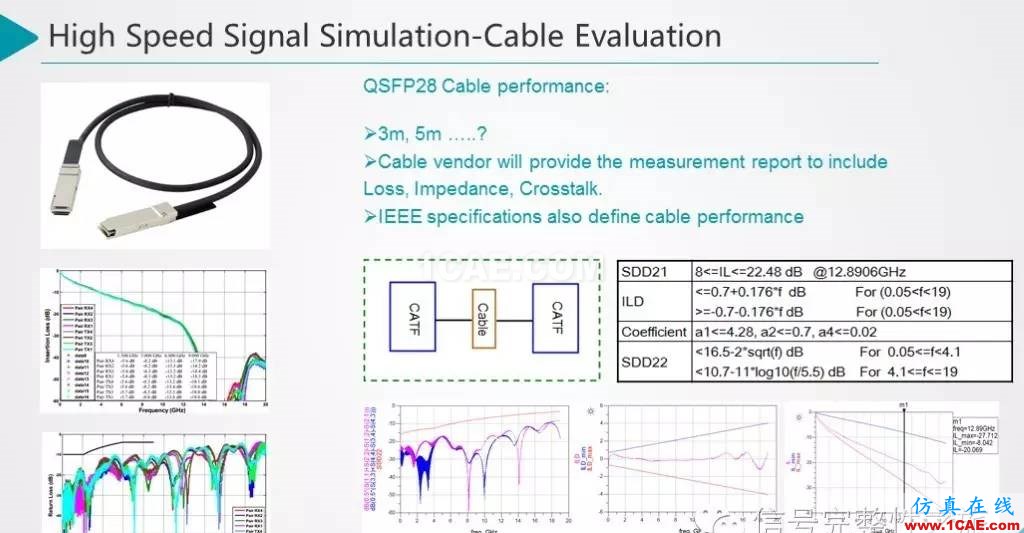

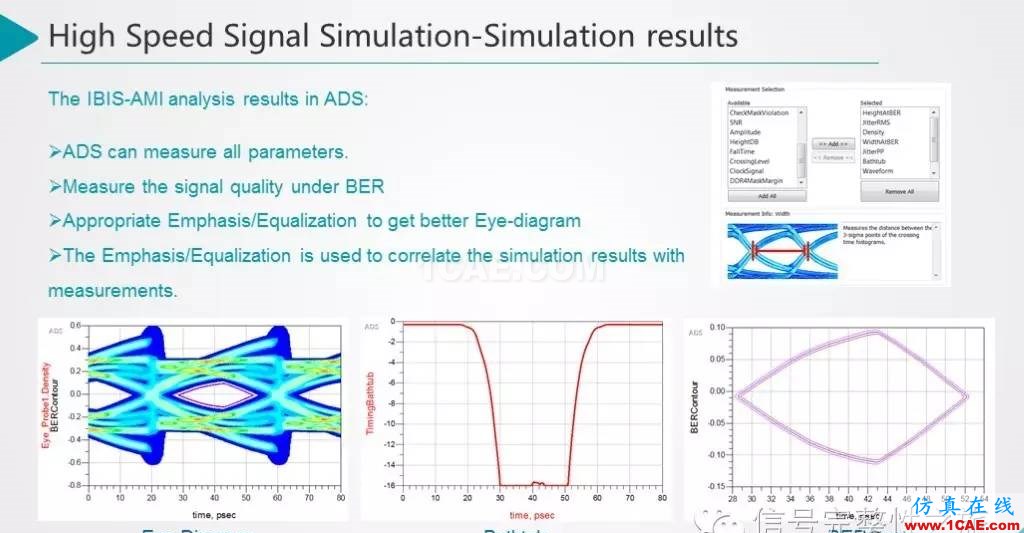

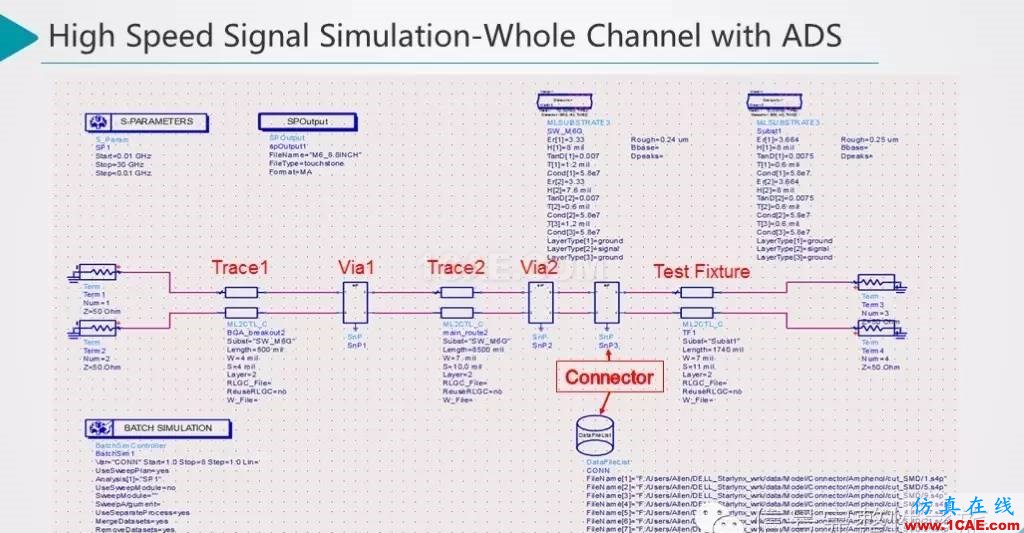

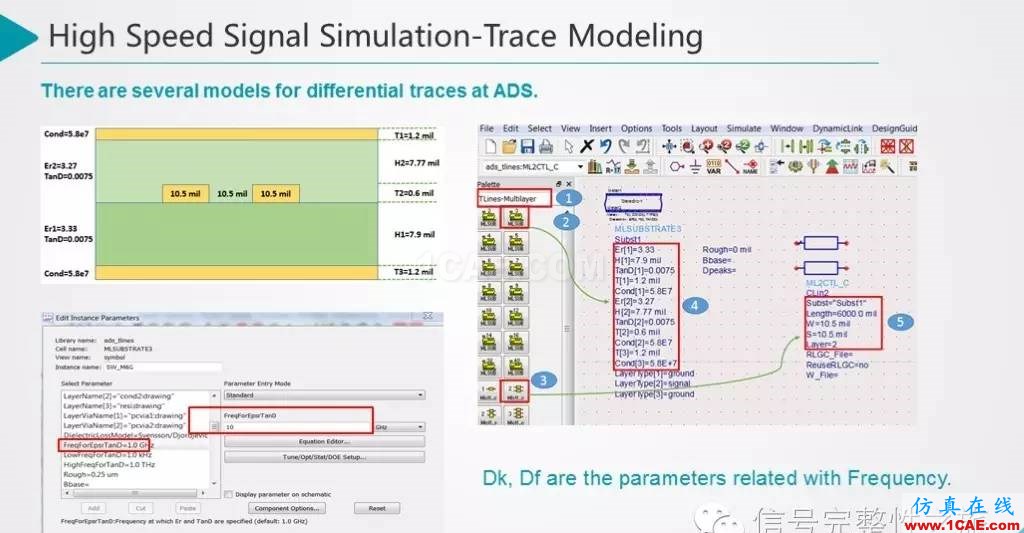

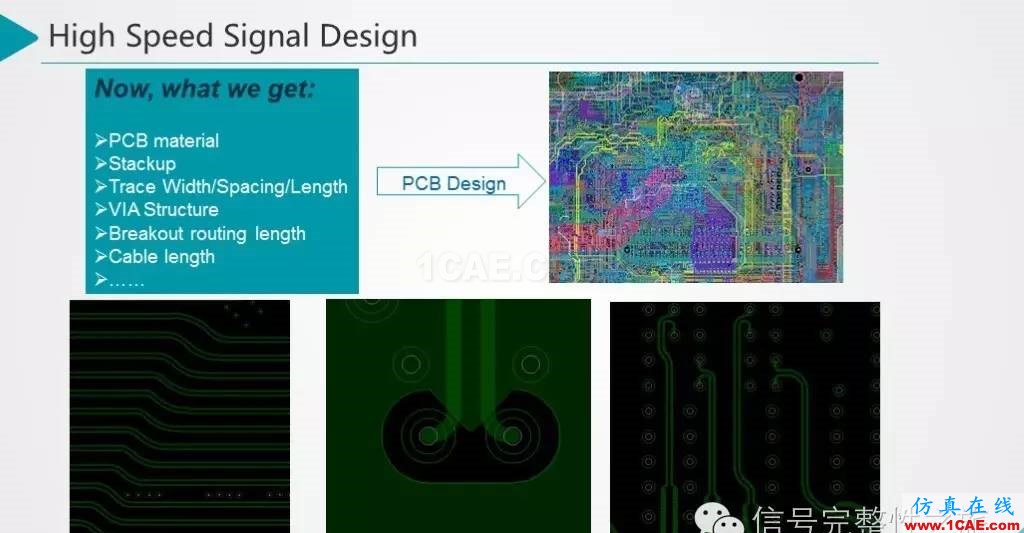

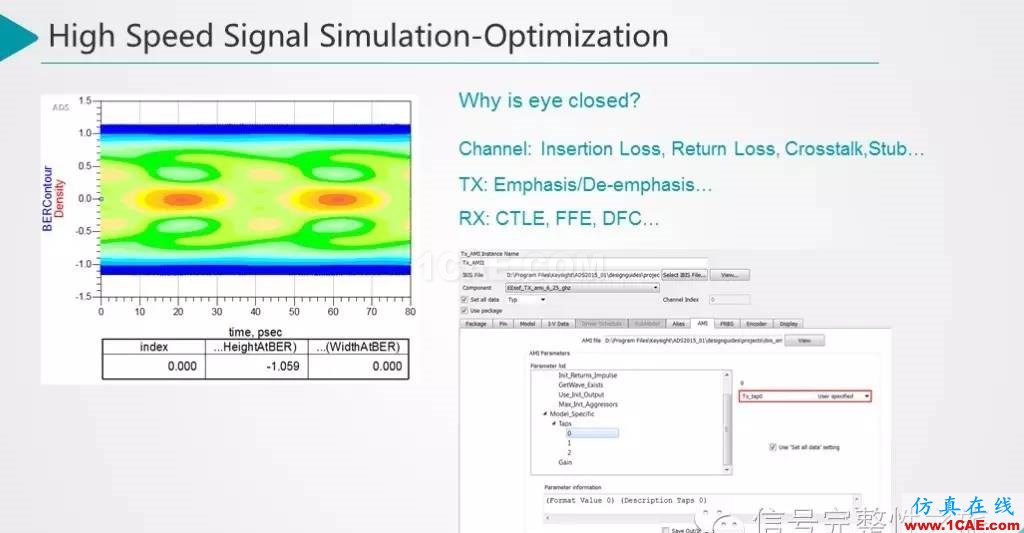

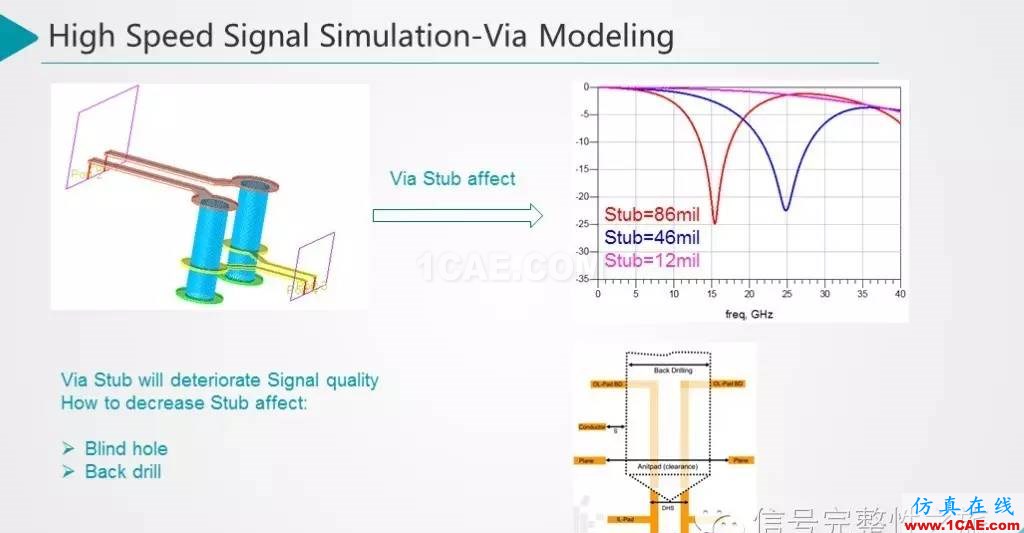

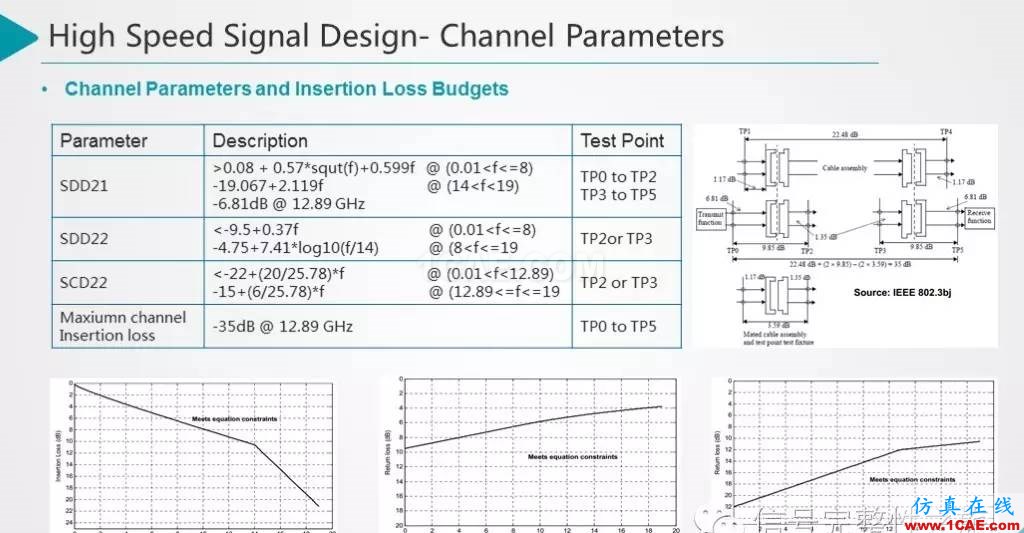

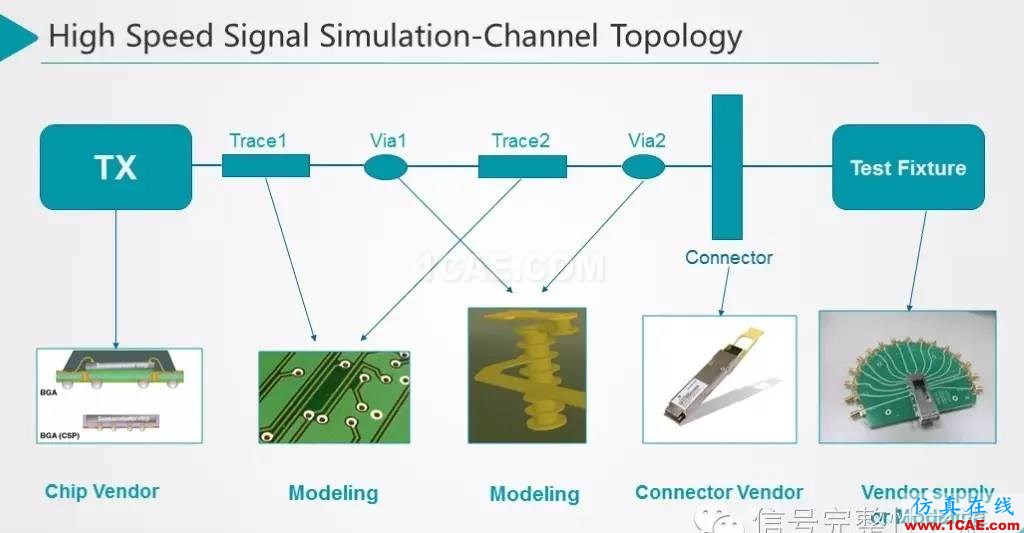

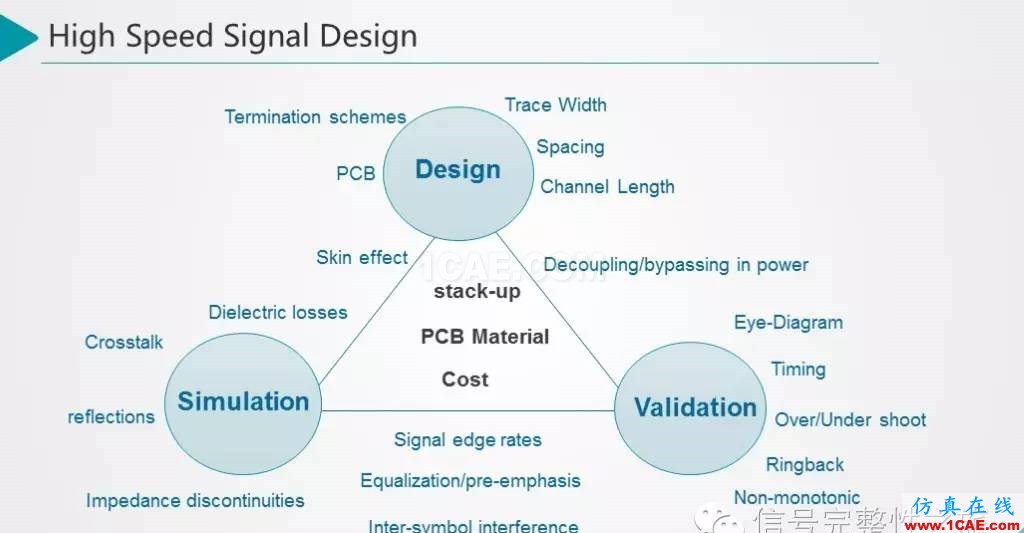

對于25Gbps Etherenet信號的設計和仿真,有時候覺得會很難,其中包括PCB疊層設計,PCB材料選擇,過孔建模,傳輸線建模,連接器,線纜等等模型驗證,整體信號鏈路無源通道仿真,IBIS-AMI仿真, Crosstalk仿真,以及Layout實際設計,測試驗證,等等……
然而,當我們把所有的思路都理清以后,就會覺得其實和其他信號設計一樣,需要經歷的,一樣不會少,同樣也不會多。
10月份,承蒙Keysight邀請,匆匆忙忙做了如下內容,近日不斷有朋友要求共享,所以發布于此,希望對剛剛接觸的朋友有借鑒的作用。
謝謝各位!
