HFSS布爾操作控制雙邊切割深度

1設置全局變量

4 總結(jié)

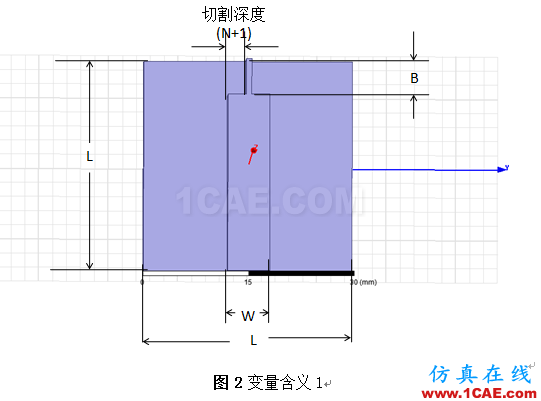

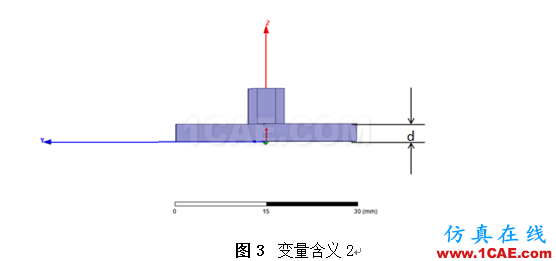

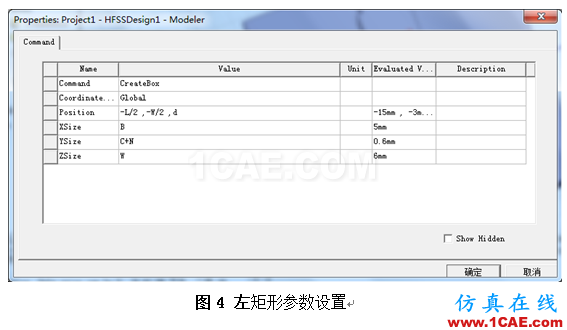

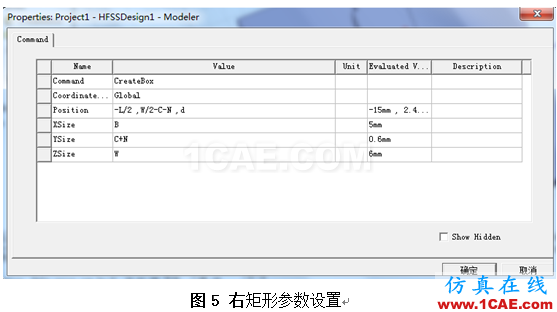

切割的深度是和位置有關的,對于左矩形來說僅僅改變Y Size,但對右矩形來說要改變兩個變量,Y Size要變,Y position也要進行改變,如果把Y size設置成C+N,僅僅把Y position設置成W/2-C,則一旦控制因子增加或者減少了就會直接在Y Size直接改變,得不到控制的實際效果。HFSS坐標點是由圖形的左后下角來算起的,所以在Y Size的基礎上加N,則要在Y Position 的基礎上減N。切割的雙邊深度不小于總寬度的條件:C+N<=W/2,W為切割物體的總寬度。
