搜索【ANSYS技巧】使用HFSS仿真比較微帶天線輻射面開槽對增益的影響
2017-04-22 by:CAE仿真在線 來源:互聯網
使用HFSS仿真比較微帶天線輻射面開槽對增益的影響。一般的想法是建幾個文件,一個輻射面不開槽,一個輻射面開2條槽,一個開4條槽……。本實例使用參數化建模,在一個文件里面設定多個變量,設定不同的變量值就可以實現不同的開槽。
畫草圖定義如下尺寸的變量
2

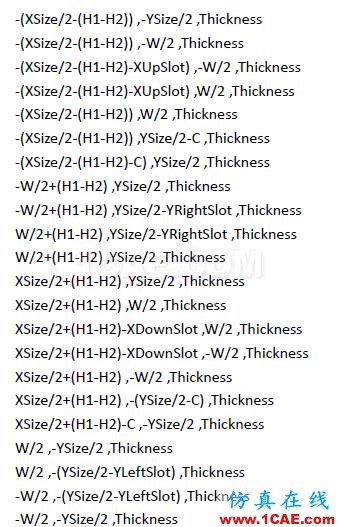

從點○1至○22繪制Polyline.坐標如下:
3

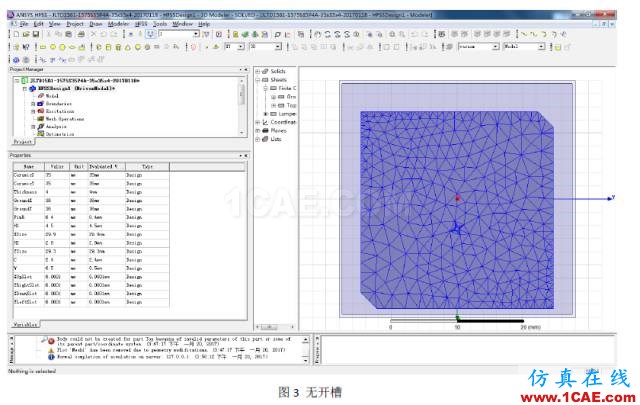

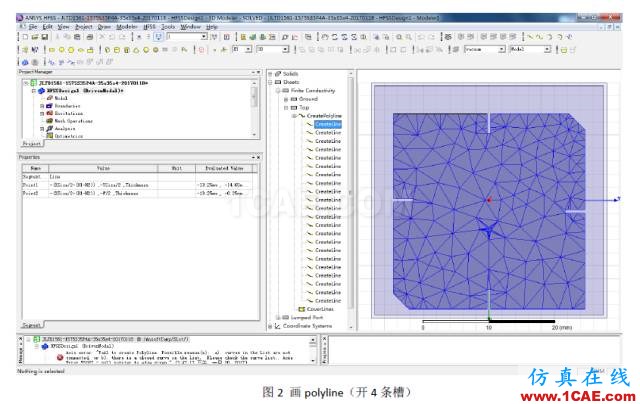

通過修改變量值可以實現不同開槽條數、位置、寬度和深度等等。修改W變量可以改變開槽的寬度,修改XUpSlot、YRightSlot、XDownSlot、YLeftSlot四個變量可以改變開槽的深度。在不需要開槽的一邊將對應的變量值改為一個很小的數字,如0.0001。圖2 ~圖6是各種開槽位置的情況。
4

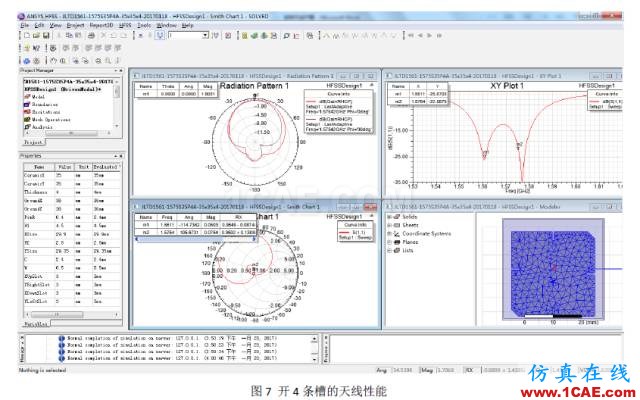

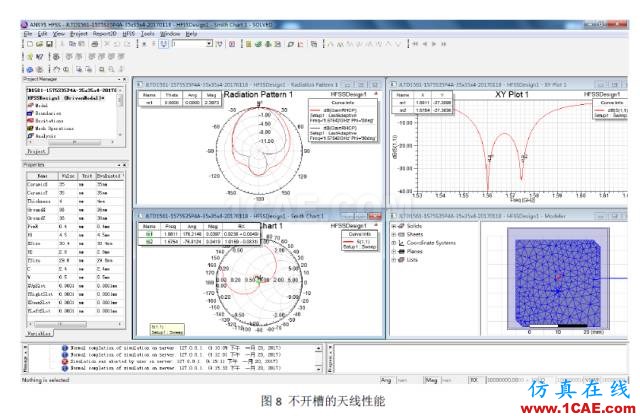

在不同的開槽情況下,再修改其它變量?jī)?yōu)化天線性能,便可以比較不同情況的天線性能的差異。以下圖7與圖8是開4條槽和不開槽的情況。前者增益為1.90dBi后者增益為2.39dBi。這樣比較可以看出開槽的天線比不開槽的天線的增益低0.49dB。
5

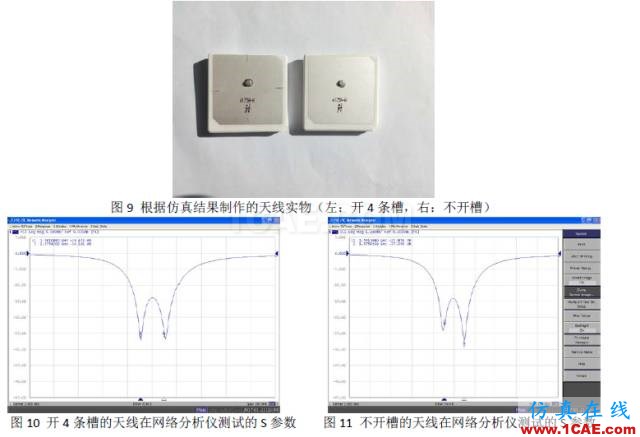

根據圖7與圖8的仿真結果,制作天線測試。開4條槽的天線與不開槽的天線增益分別為2.88dBi和3.24dBi。前者比后者增益為0.36dB
6
總結:仿真的結果為開4條槽的天線增益比不開槽的天線低0.49dB,測試的結果為前者比后者增益地0.36dB。仿真與實測的結果都表明微帶天線輻射面開槽比不開槽的增益低。
