基于ANSYS的ADC無雜散動態范圍指標仿真分析

2017-04-03 by:CAE仿真在線來源:互聯網

概述:

ADC 的無雜散動態范圍(Spurious-free Dynamic Range,SFDR)是指載波頻率(基頻)的RMS 幅度與最大噪聲成分或者諧波成分的RMS 之比。SFDR 通常以dBc(相對于載波頻率幅度)或dBFS(相對于ADC 的滿量程范圍)來表示。下圖給出了SFDR 示意圖:

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys培訓課程圖片1

仿真思路:

為了更直觀的展示HFSS在ADC無雜散動態范圍設計優化方面的應用,這里以一個ADC的PCB板布線為例,介紹ANSYS在PCB板上ADC模擬輸入信號無雜散動態范圍性能優化方面的仿真分析方法。

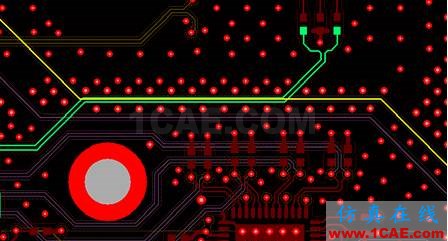

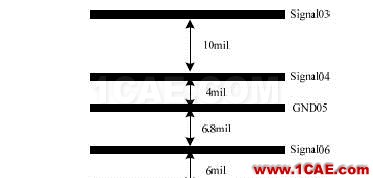

該ADC的PCB布線圖和層疊圖如下。(圖中綠色為L4層的ADC模擬輸入走線,黃色為L6層的時鐘信號走線,兩者平行走線長度約為10mm)

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys培訓課程圖片2

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys培訓課程圖片3

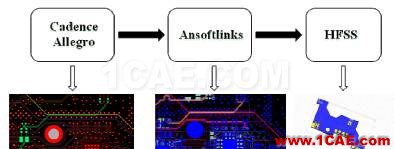

1)借助Ansoftlinks將PCB結構從PCB布線工具中導出到HFSS軟件中,提取6端口S參數,流程如下圖:

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys workbanch圖片4

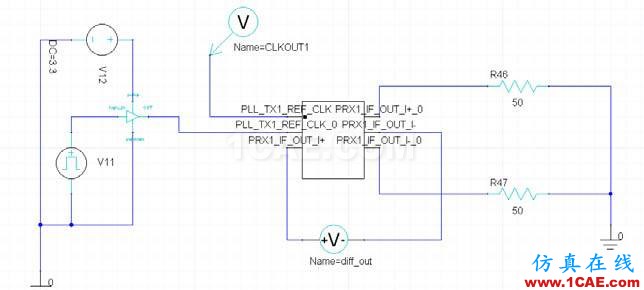

2)在 Ansoft Designer 中搭建仿真電路,包括時鐘激勵源V11(頻率為61.44MHz,幅度為3.3V),本振時鐘驅動BUFFER,然后調入1)中提取的6 端口S 參數,將本振時鐘驅動BUFFER 的輸出端接入S 參數中本振時鐘的輸入端口,輸出端口接一個觀察探針,并將模擬通道輸出端進行50 歐姆端接匹配,通過輸入端的差分探針觀察后向串?dāng)_時域波形和頻域頻譜,如下圖:

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys workbanch圖片5

3)對 PCB 上的走線進行調整,第一種調整方案是刪除模擬輸入信號和本振時鐘信號平行走線段的地過孔;第二種方案是保持地回流過孔不變,模擬信號表層走線不打換層過孔;第三種方案是保持走線層和地回流過孔不變,拉大時鐘信號線與模擬信號換層過孔間的距離。對這三種情況分別進行1)、2)步驟仿真,將仿真結果與原始走線情況下的仿真結果進行對比,以確認主要耦合路徑。

仿真結果:

1)原始走線

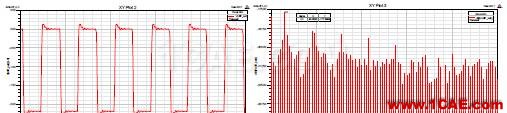

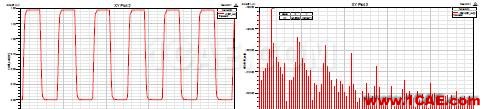

模擬信號輸入端時域信號波形以及信號頻譜如下圖:

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys workbanch圖片6

從串?dāng)_的時域波形可以看出,串?dāng)_的幅度非常小,只有nV 級,這符合我們對走線疊層的分析;從模擬信號輸出端信號頻譜上可以看到主要干擾頻率為60MHz,幅度為-155.5072dB。

2)刪除平行走線的地過孔

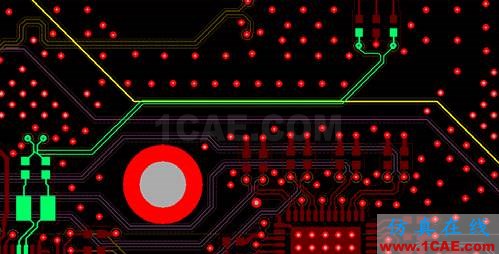

首先假設模擬信號與時鐘信號平行走線段地密集地過孔是串?dāng)_耦合的路徑,在PCB上將這一段的地過孔全部刪除,如下圖所示:

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys workbanch圖片7

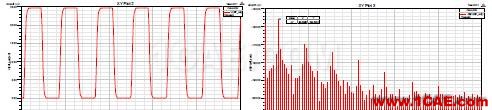

此時,模擬信號輸入端時域信號波形以及信號頻譜如下圖所示:

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys培訓的效果圖片8

從頻譜上看,串?dāng)_的主頻為60MHz,而幅度為-156.5310dB,與未刪過孔前的-155.507dB 相比下降1 個dB 左右。仿真結果表明平行走線地過孔不是主要的耦合路徑。

3)模擬輸入信號改為表層走線

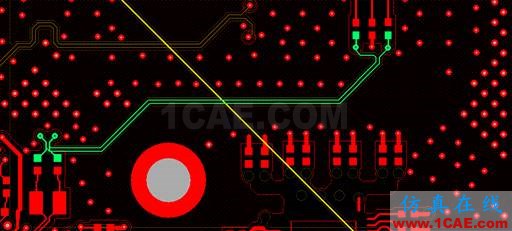

其次,假設串?dāng)_從模擬信號的換層過孔處耦合進入模擬通道,為此將模擬輸入信號改為表層走模擬輸入信號,如下圖所示。

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys培訓的效果圖片9

此時,模擬信號輸入端時域信號波形以及信號頻譜如下圖所示:

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys培訓的效果圖片10

從頻譜上看,串?dāng)_的主頻為60MHz,而幅度為-180.9671dB,與打孔換層情況下的-155.507dB 相比下降25.46 個dB。該仿真結果表明ADC 模擬信號輸入信號換層過孔可能是主要的耦合路徑。

4)拉大時鐘信號與模擬輸入信號換層過孔的距離

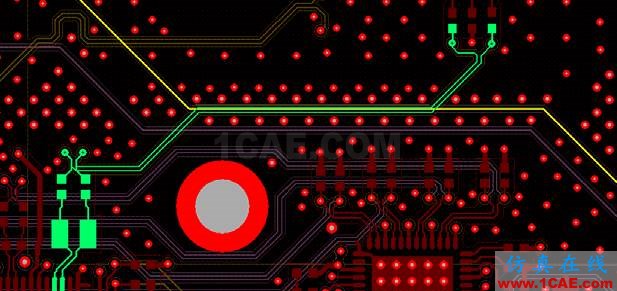

為了進一步驗證模擬信號換層過孔的影響,我們在PCB上拉大時鐘信號與換層過孔的距離,如下圖所示:

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys培訓的效果圖片11

此時,模擬信號輸入端時域信號波形以及信號頻譜如下圖所示:

基于ANSYS的ADC無雜散動態范圍指標仿真分析ansys結構分析圖片12

從頻譜上看,串?dāng)_的主頻為60MHz,而幅度為-177.3869dB,與未拉大距離之前相比下降了21.8797 個dB,相對下降幅度較大。板上時鐘信號線與模擬輸入信號換層過孔距離較近(4.3mm 左右),將該距離拉大之后(10mm 左右)串?dāng)_主頻幅度下降21.8 個dB 左右,說明模擬信號的換層過孔是主要的串?dāng)_耦合路徑。

通過仿真對比我們發現,模擬輸入信號的換層過孔為時鐘信號噪聲的主要耦合路徑。需要將時鐘信號與模擬信號的換層過孔進行充分的隔離,如采用拉大兩者之間的距離、模擬信號表層走線等方式。

結論:

Ansoft 系列仿真軟件間良好的接口性能,使得產品的PCB結構能容易導入到仿真軟件中進行協同仿真。利用高精度三維電磁場仿真軟件HFSS 進行S 參數提取保證了仿真結果的可靠性。
